S315 ELITE S - S400 ELITE S
RU
7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
7
Pag.
19/24
7.24.4
ЧЕТВЕРТЫЙ РЕЗ
(ev_7-24-4_0.0)
-

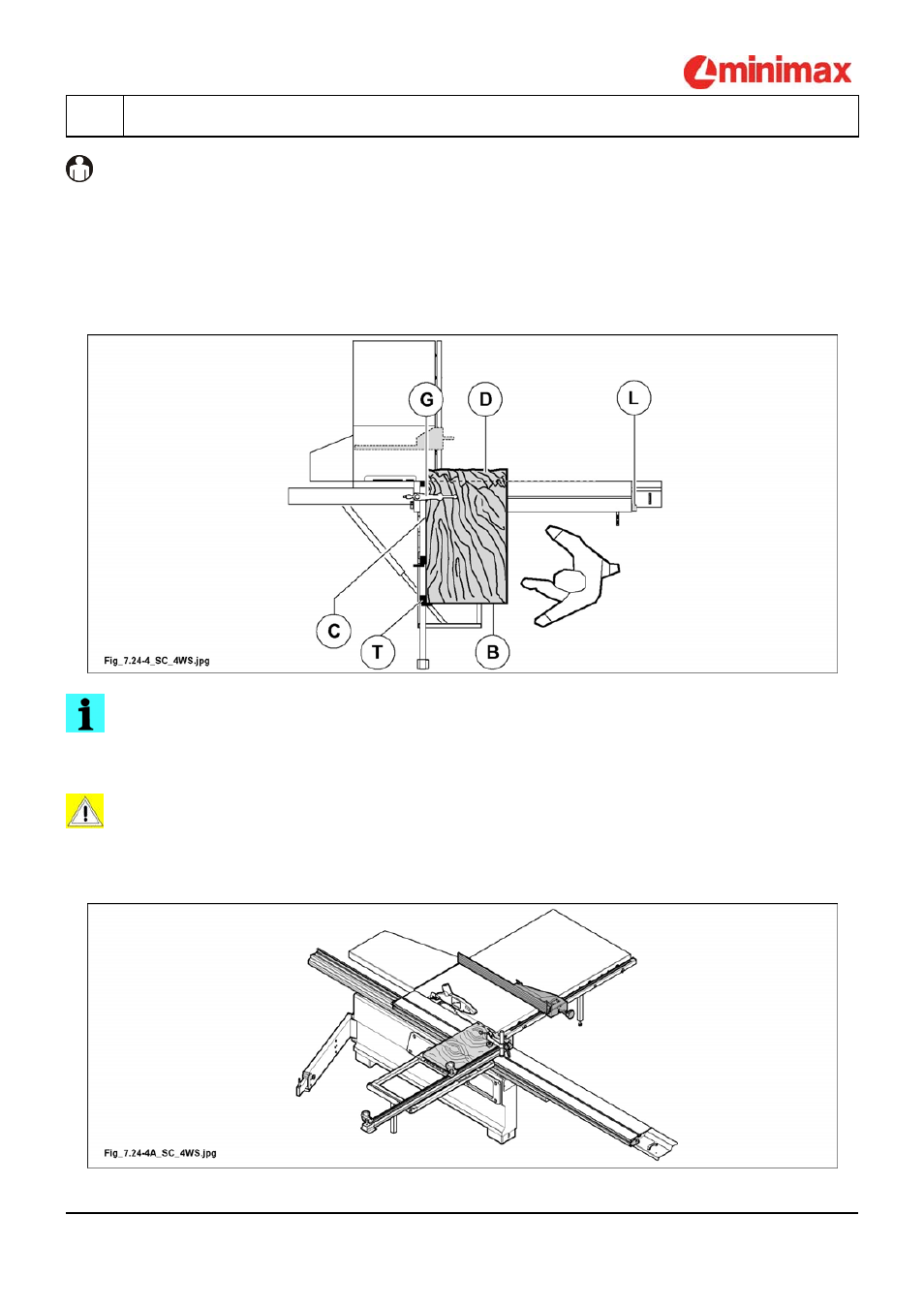

Полностью отркыть вагон, как указано на рис. 7.24-4 и заблокировать при помощи рычага (L рис. 7.24-
4).
-
Повернуть панель на 90°. Опереть только что отрезанную боковину (C рис. 7.24-4) на линейку из
алюминия, а обрабатываемую боковину (B рис. 7.24-4) опереть на упор (T рис. 7.24-4) линейки
(установлена на значении реза), блокировать при помощи толкателя (G рис. 7.24-4) и произвести
новый рез (D fig. 7.24-4).
Рис. 7.24-4
ЗАМЕЧАНИЕ:
для параллельного пиления более мелких деталей удобнее работать с опорной
телескопической линейкой (см. рис. 7.24-4A).
ОПАСНОСТЬ-ВНИМАНИЕ:
обработка с опорой на направляющую с использованием подрезной пилы должна
выполняться с особой осторожностью, поскольку вращение подрезной пилы совпадает с
подачей детали, создавая эффект протягивания.
Рис. 7.24-4A
