S315 ELITE S - S400 ELITE S
7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
RU
Pag.
18/24
- Cap.
7
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
7.24.2
ВТОРОЙ РЕЗ (ОБРАБОТКА)
(ev_7-24-2_0.0)
-

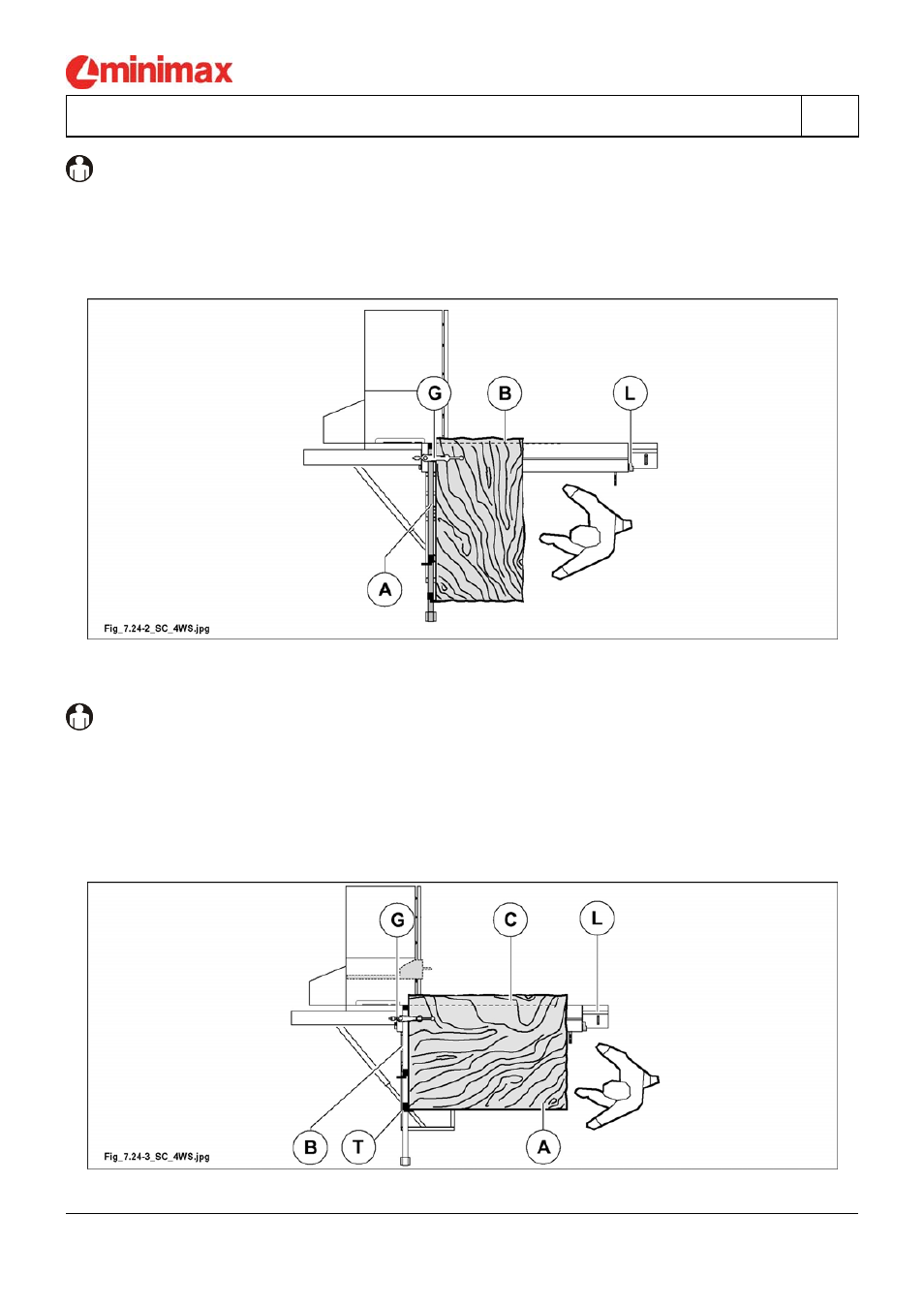

Полностью отркыть вагон, как указано на рис. 7.24-2 и заблокировать при помощи рычага (L рис. 7.24-
2).
-
Повернуть панель на 90°. Опереть обрабатываемую боковину (A рис. 7.24-2) на линейку из
алюминия, закрепить ее при помощи толкателя (G рис. 7.24-2) и произвести новый рез (B рис. 7.24-2).
Рис. 7.24-2
7.24.3
ТРЕТИЙ РЕЗ
(ev_7-24-3_0.0)
-
Полностью отркыть вагон, как указано на рис. 7.24-3 и заблокировать при помощи рычага (L рис. 7.24-
3).
-
Повернуть панель на 90°. Опереть только что отрезанную боковину (A рис. 7.24-3) на линейку из
алюминия, а обрабатываемую боковину (A рис. 7.24-3) опереть на упор (T рис. 7.24-3) линейки
(установлена на значении реза), блокировать при помощи толкателя (G рис. 7.24-3) и произвести
новый рез (B рис. 7.24-23).
Рис. 7.24-3
