Установка
3A2506ZAA
9
Система выпуска жидкости
1.
Используйте гибкие заземленные шланги (L) для
жидкостей, если это возможно.
2.
Для герметизации рекомендуется применять
стандартные санитарные прокладки Tri-Clamp
®
из таких гибких материалов, как каучук на основе
сополимера этилена, пропилена и диенового
мономера, бутадиенакрилонитрильный каучук,
фторкаучук и силикон.
3.
Установите клапан (J) для слива жидкости рядом
с выпускным отверстием для жидкости. См. Р
. 3.
4.
Установите запорный клапан (K) на трубопровод для
выпуска жидкости.
Типовая схема установки оборудования
Р
ИС

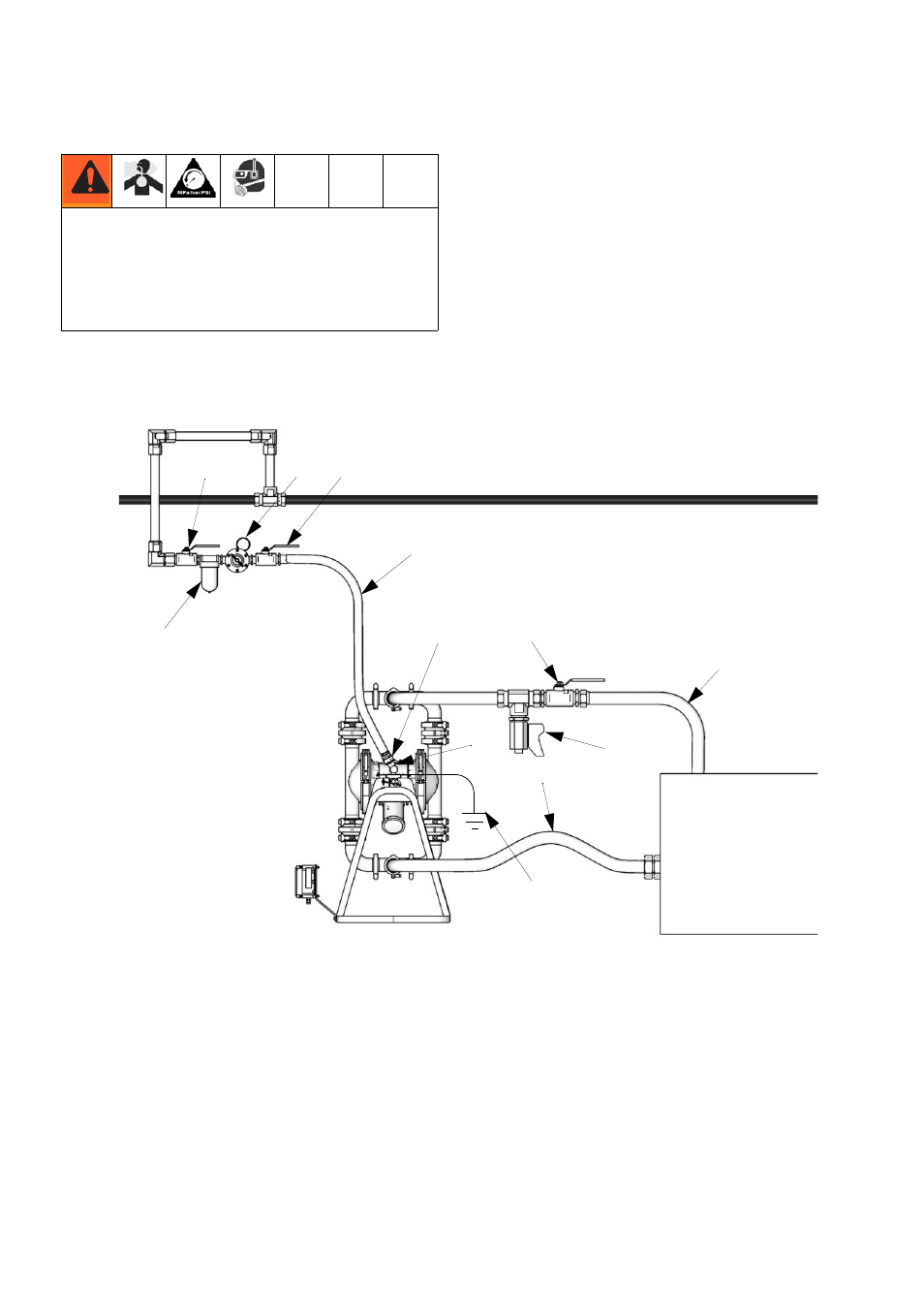

. 3. Типовая схема установки оборудования на полу
Клапан (J) слива жидкости присутствует в системе
для снятия давления в шланге в случае его закупорки.
Применение сливного клапана снижает риск получения
серьезных телесных повреждений в результате
попадания жидкости в глаза или на поверхность кожи
или соприкосновения с опасными жидкостями при
снятии давления. Клапан следует установить рядом
с отверстием для выпуска жидкости из насоса. См. Р
E
F
C
B
A
K
L
J
G
X
D
M
TI8766a
Обозначения
A
Трубопровод для подачи
воздуха
B
Главный переливной воздушный
клапан (обязательный
компонент системы)
C
Регулятор подачи воздуха
D
Быстроразъемная муфта
воздухопровода
E
Главный воздушный клапан
(для вспомогательных
приспособлений)
F
Фильтр для воздухопровода
G
Гибкий шланг для всасывания
жидкости
J
Клапан для слива жидкости
K
Запорный клапан для жидкости
L
Гибкий шланг для жидкости
M
Воздухоприемник, 1/2 npt(f)
X
Провод заземления
(обязательный компонент
системы; инструкции по
установке см. на стр. 7)
