Обслуживание
22
3A2506ZAA
6.
Разберите выпускной коллектор. Снимите фиксаторы
(130), тройник (339), прокладку (129) и коленчатый
патрубок (128). Очистите все детали и осмотрите
их на предмет признаков износа или повреждений.
При необходимости замените детали.
7.
Выполните те же действия применительно к впускному
коллектору.
Повторная сборка
ПРИМЕЧАНИЕ. Нанесите на фиксаторы, поверхности
прижима и прокладки водостойкую санитарную смазку.
1.
Соберите впускной и выпускной коллекторы для
жидкости, выполнив описанные выше действия
в обратном порядке. См. действие 6. Затяните
фиксаторы рукой.
2.
Соберите узел шарового или хлопушечного
обратного клапана, выполнив описанные выше
действия в обратном порядке. См. действие 5.
Затяните фиксаторы рукой.
ПРИМЕЧАНИЕ. При наличии хлопушечного обратного
клапана следует убедиться в том, что этот клапан (251)
правильно размещен в канавке корпуса (248). При этом
хлопушечный клапан должен двигаться свободно.
Ремонт стандартной мембраны
ПРИМЕЧАНИЕ. Сведения о ремонте повторно отлитых
мембран, включая все мембраны 3A, содержатся на
странице 25.
Необходимые инструменты
•
Гаечный ключ с ограничением по крутящему моменту.
•
Гаечный ключ 15,87 мм.
•
Ключ с открытым зевом 19 мм.
•
Съемник уплотнительных колец.
•
Консистентная смазка, загущенная литиевыми мылами.
•
Ключ для круглых гаек.
Разборка
1.
Выполните процедуру снятия давления, стр. 12.
2.
Снимите коллекторы и разберите шаровые обратные
клапаны, как описано на стр. 20.
3.

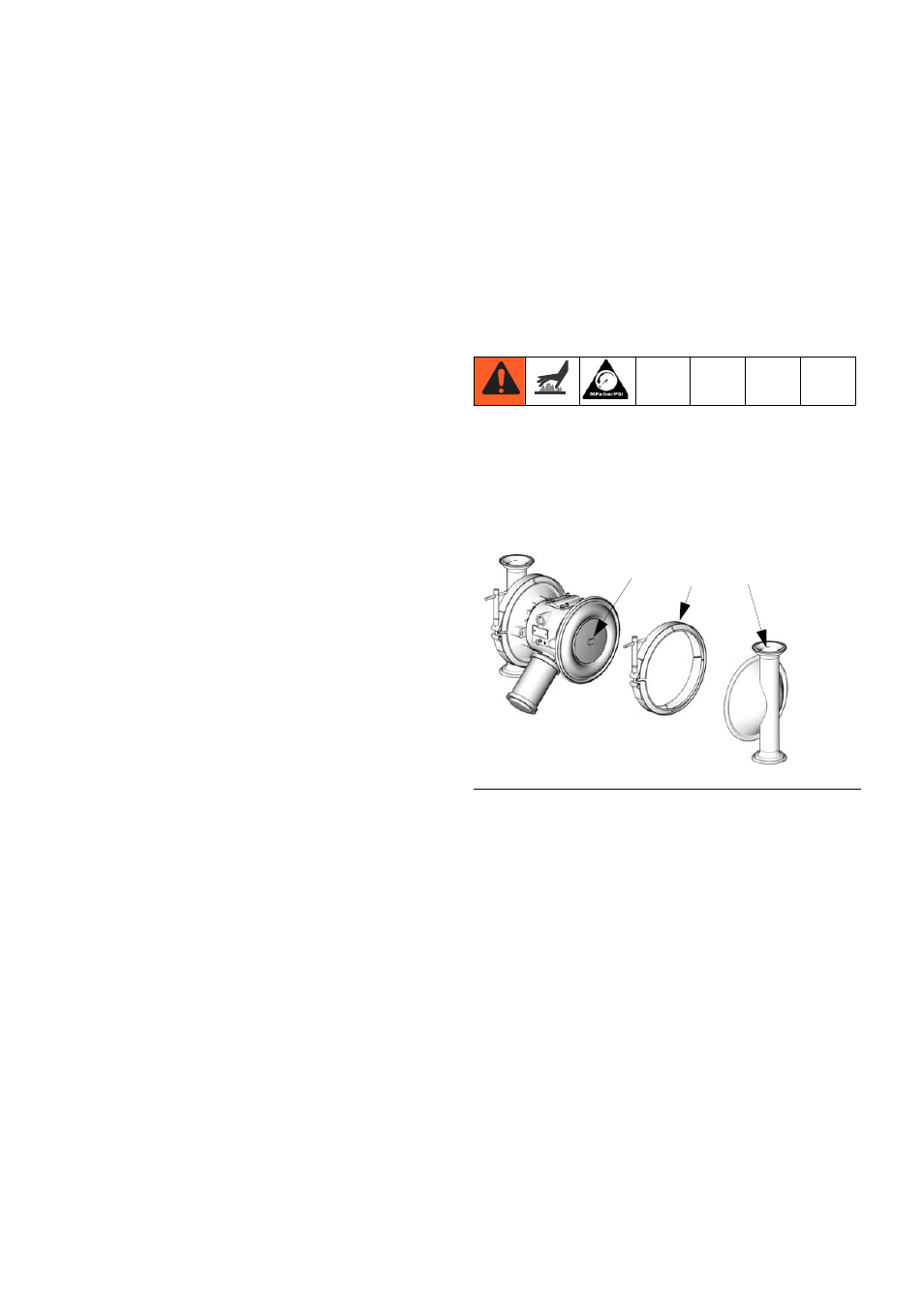

Снимите фиксаторы (135), удерживая крышки
жидкостной секции на месте. Снимите крышки (234)
жидкостной секции с насоса.
.
Р
ИС
. 16
TI8771a
135
234
Y
