Установка
8 3A2506ZAA

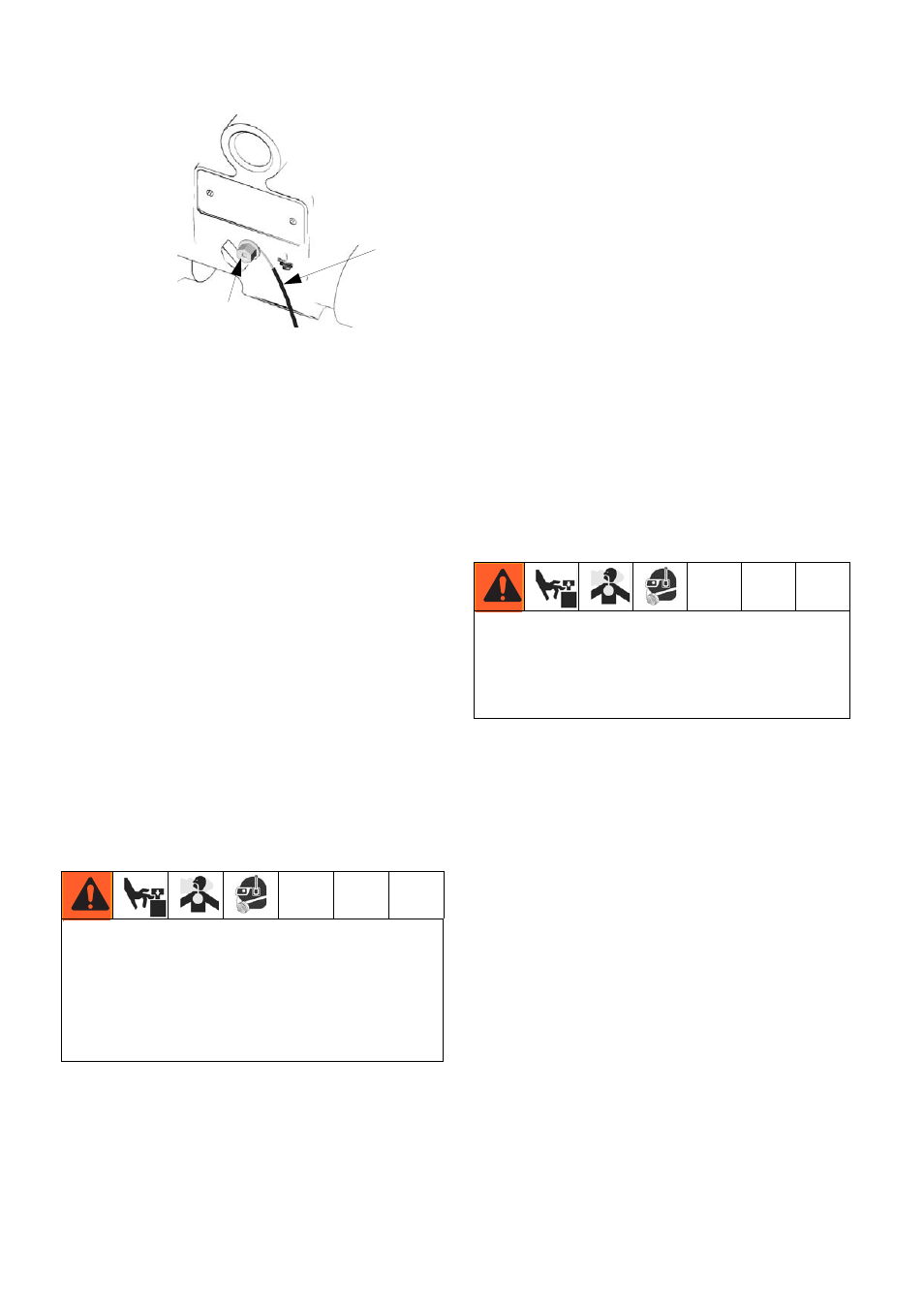

Р ИС . 2. Подключение провода заземления
• Шланги для воздуха и жидкостей. Используйте только
заземленные шланги. Для обеспечения надежности
заземления совокупная длина используемых шлангов
должна составлять не более 150 м.
• Воздушный компрессор. Выполняйте рекомендации
изготовителя.
• Емкость для подачи жидкости. Выполняйте местные
нормативные требования.
Монтаж
ПРИМЕЧАНИЕ. Выходящий из насоса воздух может
содержать загрязняющие вещества. Если загрязняющие
вещества могут повлиять на подачу жидкости,
осуществляйте вывод воздуха на расстоянии от
оборудования. См. раздел Вытяжная вентиляция, стр. 11.
• Убедитесь в том, что монтажная поверхность может
выдержать вес насоса, шлангов и вспомогательных
приспособлений, а также нагрузку в ходе
эксплуатации системы.
• В целях упрощения эксплуатации и технического
обслуживания оборудования насос следует установить
так, чтобы обеспечить доступ к крышке воздушного
клапана, воздухоприемнику насоса и впускному
и выпускному отверстиям для жидкости.
Воздухопровод
1. Установите вспомогательные приспособления
для воздухопровода, как показано на Р
ИС . 3.
Приспособления следует разместить на стене или
кронштейне. Воздухопровод со вспомогательными
приспособлениями следует заземлить.
a. Установите регулятор подачи воздуха (C)
и манометр для контроля давления жидкости.
Давление жидкости на выходе должно совпадать
со значением, установленным на регуляторе
подачи воздуха.
b. Установите один главный переливной воздушный
клапан (B) рядом с насосом и используйте его для
стравливания скопившегося воздуха. Установите
другой главный переливной воздушный клапан (E)
выше всех вспомогательных приспособлений
на воздухопроводе и используйте этот клапан для
изоляции данных приспособлений на время очистки
и ремонта оборудования.
c. Фильтр воздухопровода (F) удаляет вредные
загрязняющие вещества и влагу из подаваемого
сжатого воздуха.
2. Установите заземленный гибкий воздушный шланг (A)
между вспомогательными приспособлениями
и воздухоприемником (M) насоса с резьбой 1/2 npt(f).
Используйте шланг, внутренний диаметр которого
составляет не менее 9,5 мм. Накрутите
быстроразъемную пневматическую муфту (D)
воздухопровода на конец воздушного шланга (A)
и вкрутите соответствующий фитинг в воздухоприемник
насоса (до упора).
Система всасывания жидкости
1. Используйте гибкие заземленные шланги (G) для
жидкостей, если это возможно.
2. Для герметизации рекомендуется применять
стандартные санитарные прокладки Tri-Clamp
®
из таких гибких материалов, как каучук на основе
сополимера этилена, пропилена и диенового
мономера, бутадиенакрилонитрильный каучук,
фторкаучук и силикон.
3. Если давление жидкости на входе в насос составляет
более чем 25% от рабочего давления на выходе
из насоса, шаровые обратные клапаны закрываются
недостаточно быстро, в результате чего насос
работает неэффективно. Избыточное давление
жидкости на входе сокращает срок службы мембраны.
Оптимальное давление для большинства материалов
составляет 0,02–0,03 МПа (0,21–0,34 бар, 3–5 фунтов
на кв. дюйм.
4. Максимальные значения высоты всасывания для
мокрых и сухих насосов см. в разделах «Технические
характеристики» на страницах 41 и 44. Для
максимизации производительности насос следует
установить как можно ближе к источнику рабочей
жидкости.
Главный переливной воздушный клапан (B) присутствует
в системе для выпуска воздуха, который скапливается
между этим клапаном и насосом. Накапливание воздуха
может вызвать неожиданное приведение насоса
в действие, что, в свою очередь, может привести
к серьезным травмам в результате попадания жидкости
в глаза или на поверхность кожи, ударов движущихся
деталей или отравления опасными жидкостями.
См. Р
ИС . 3.
X
W
TI4736A
Не подключайте муфту (D) к фитингу до тех пор,
пока насос не будет готов к эксплуатации. В случае
преждевременного подключения муфты насос
может включиться неожиданно, что может привести
к серьезным травмам в результате ударов подвижных
деталей, попадания жидкости в глаза или на поверхность
кожи и соприкосновения с опасными жидкостями.
