Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
•
Гаечный ключ с ограничением по крутящему моменту.
•
Звездообразный ключ (T20) или торцовый ключ 7 мм
(9/32 дюйма).
•
Плоскогубцы с остроконечными губками.
•
Съемник уплотнительных колец.
•
Консистентная смазка, загущенная литиевыми мылами.
Выпускается комплект деталей для ремонта воздушного
клапана 255122. См. раздел «Детали», стр. 35. Детали,
входящие в этот комплект, отмечены символом
◆. Для
получения оптимальных результатов работы используйте
все входящие в комплект детали.
Разборка
1.
Выполните процедуру снятия давления, стр. 12.
2.

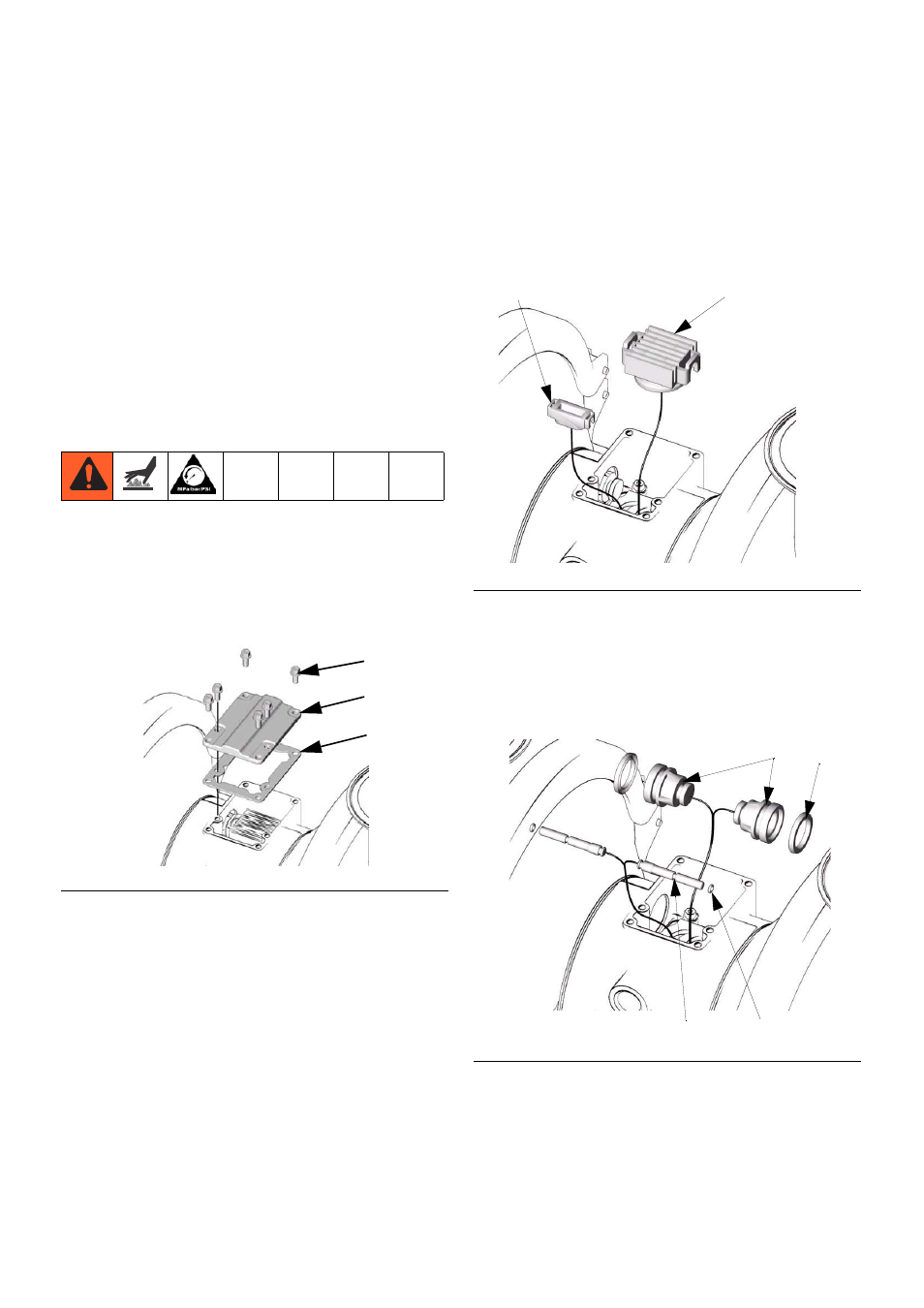

Пользуясь звездообразным ключом (T20) или торцовым
ключом 7 мм, выкрутите шесть винтов (103), снимите
крышку (102) воздушного клапана и извлеките
прокладку (104). См. Р
3.
Сместите каретку (105) клапана в центральное
положение и извлеките ее из углубления. Пользуясь
плоскогубцами с остроконечными губками, извлеките
из углубления блок управления (116), держа его
вертикально. См. Р
. 7.
4.
Извлеките два приводных поршня (111). Извлеките
из поршней П-образные кольца (110). Вытащите
направляющие стержни (114). Извлеките из
направляющих стержней уплотнительные кольца (115).
См. Р
Р
ИС
. 6
102
104
◆
103
TI4682b
Р
ИС
. 7
Р
ИС
. 8
TI4616b
116
◆
105
◆
TI4617b
110
◆
111
115
◆
114
