Обслуживание
3A2506ZAA
23
4.
После снятия крышек зафиксируйте специальные
грани (Y) пластин каждого узла мембраны с помощью
двух гаечных ключей 15,87 мм и ослабьте пластины.
Один из узлов мембраны будет освобожден, а другой
останется на валу.
5.

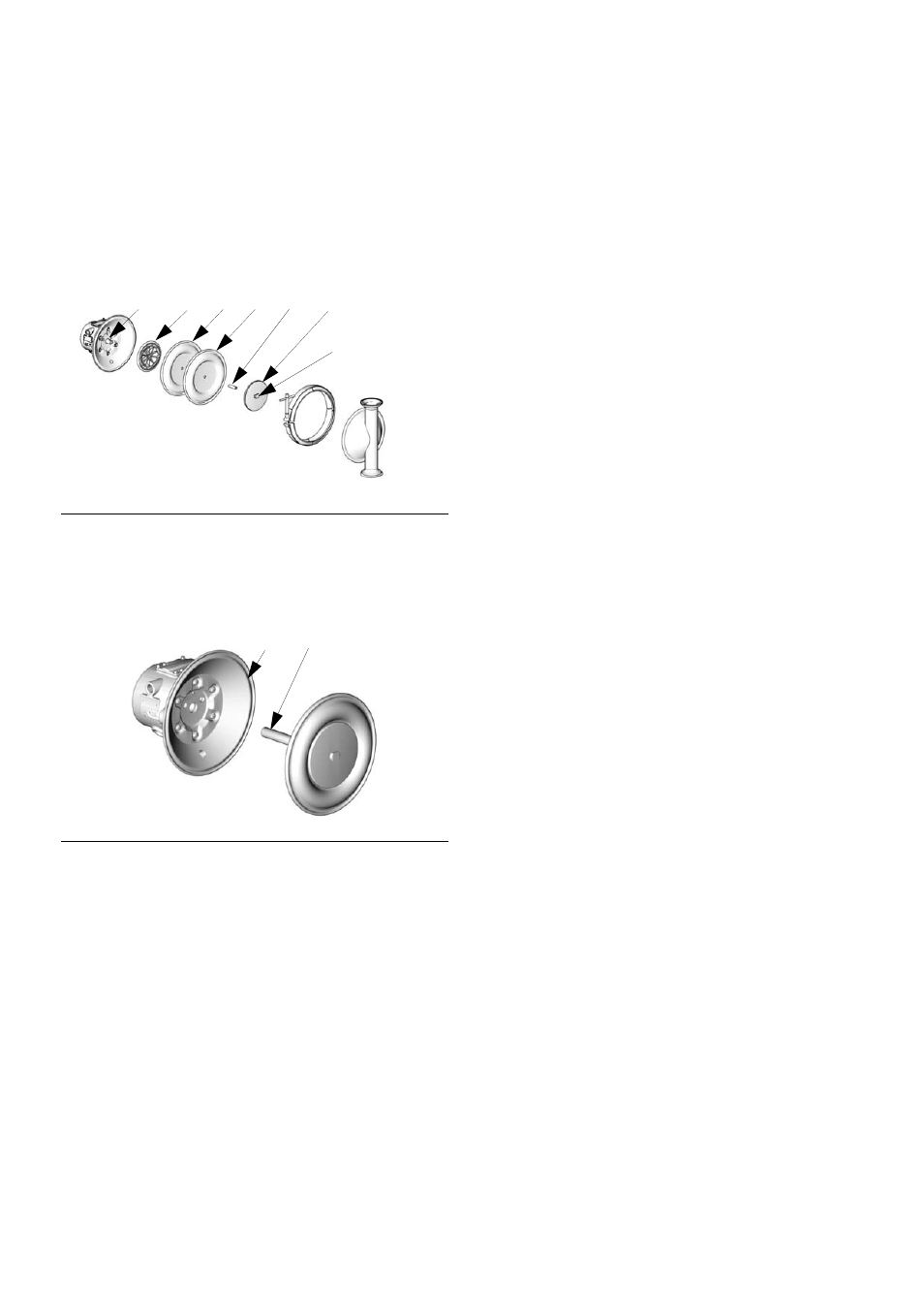

Разберите освобожденный узел мембраны.
6.
Снимите пластину (444) вместе с болтом (143),
мембрану (446), задник (447), если он присутствует
в системе, и пластину (445).
.
7.
Извлеките второй узел мембраны и вал (121)
мембраны из центрального корпуса (101). Зафиксируйте
специальные грани вала с помощью ключа с открытым
зевом 19 мм и снимите с вала узел мембраны. Разберите
узел мембраны до конца.
8.
Осмотрите вал (121) мембраны на предмет признаков
износа или царапин. Если вал поврежден, осмотрите
подшипники (117), не снимая их. Если подшипники
повреждены, см. раздел «Снятие подшипников
и прокладок крышки воздушной секции», стр. 27.
9.
Введите в центральный корпус (101) съемник
уплотнительных колец, подцепите П-образные
кольца (110) и извлеките их из корпуса. Снимать
подшипники (117) для этого не требуется.
См. Р
10. Очистите все детали и осмотрите их на предмет
признаков износа или повреждений. При необходимости
замените детали.
Р
ИС
. 17
Р
ИС
. 18
TI8772a
446*
444
445
121
Y
143
447
TI4789a
121
101
