Инструкция по эксплуатации Graco SaniForce 3150 3A
Страница 28
Обслуживание
28
3A2506ZAA
4.

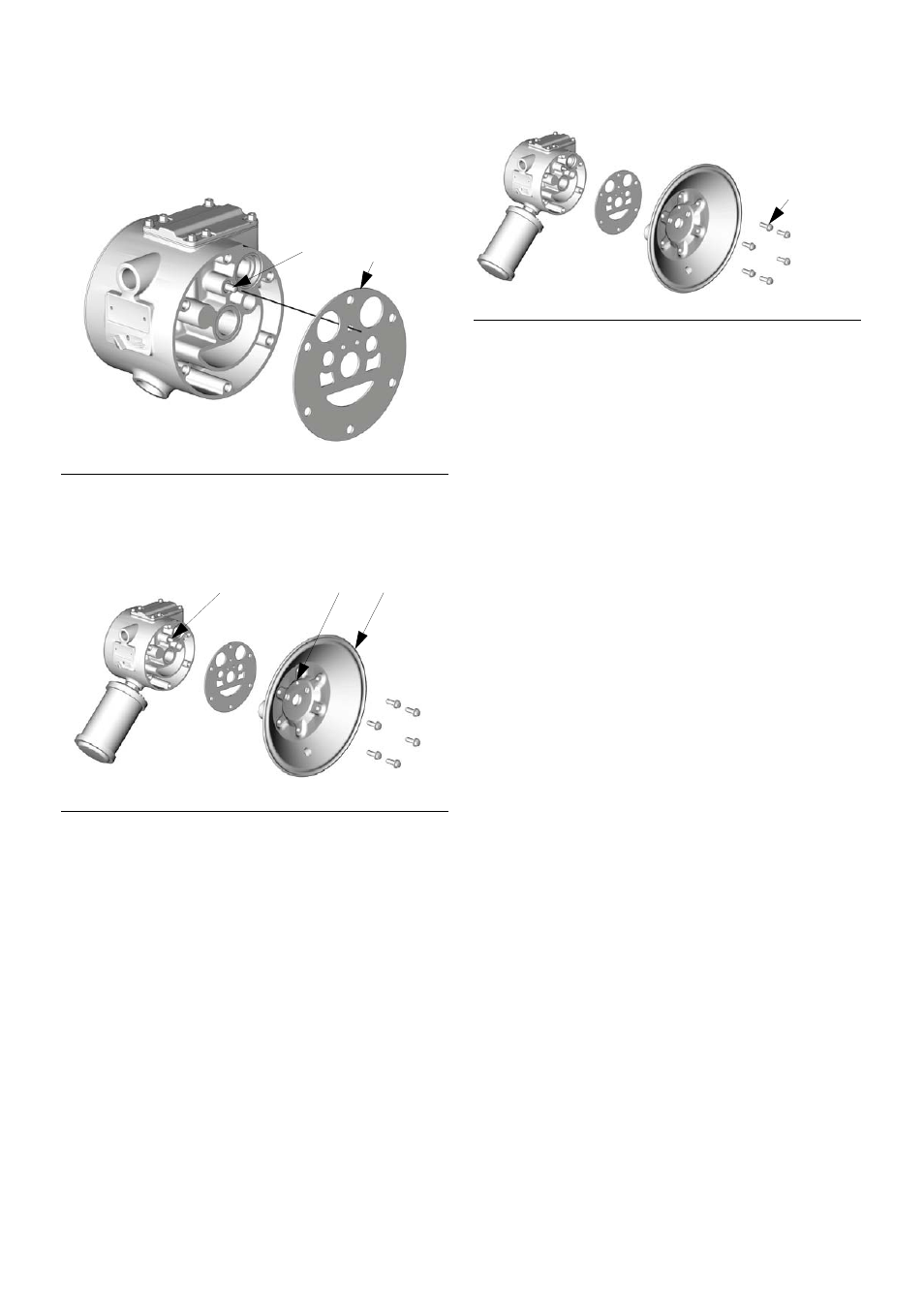

Выровняйте новую прокладку (119) крышки воздушной
секции так, чтобы направляющий стержень (114),
выступающий из центрального корпуса (101), прошел
через соответствующее отверстие в прокладке.
.
5.
Выровняйте крышку (120) воздушной секции так,
чтобы направляющий стержень (114) попал в среднее
отверстие (M) из трех небольших отверстий,
расположенных у центра крышки.
6.
Нанесите на резьбу винтов (122) синий состав Loctite
®
средней прочности или аналогичный закрепитель.
Вкрутите винты (122) и затяните их рукой. Пользуясь
торцовым ключом 10 мм, равномерно затяните
противоположные винты с усилием 15–17 Н•м
(130–150 футофунтов). Установите на место узлы
мембраны и крышки жидкостной секции, как описано
на стр. 22.
7.
Соберите шаровые обратные клапаны и коллекторы,
как описано на стр. 20.
Р
ИС
. 26
Р
ИС
. 27
114
119
TI4730a
M
114
TI4790a
120
Р
ИС
. 28
122
TI4790a
