Установка
3A2506ZAA
11
Вытяжная вентиляция
Выпускное отверстие для воздуха имеет резьбу 3/4 npt(f). Не
закрывайте выпускное отверстие для воздуха. В результате
ограничения протока выпускаемого воздуха насос может
начать работать неравномерно.
Для подключения дистанционного выпускного устройства
нужно выполнить следующие действия.
1.
Снимите шумоглушитель (P) с выпускного отверстия
насоса для воздуха. См. Р
2.
Подсоедините к насосу заземленный шланг (T)
для выпуска воздуха и подключите к концу шланга
шумоглушитель (P). Минимальный внутренний
диаметр выпускного шланга для воздуха составляет
19 мм. Если длина необходимого вам шланга
превышает 4,57 м (15 футов), используйте шланг
большего диаметра. Избегайте резких изгибов или
изломов шланга.
3.
Установите заземленную емкость (U) для сбора
жидкости у конца выпускного трубопровода для
воздуха на случай повреждения мембраны. См. Р
Р
ИС

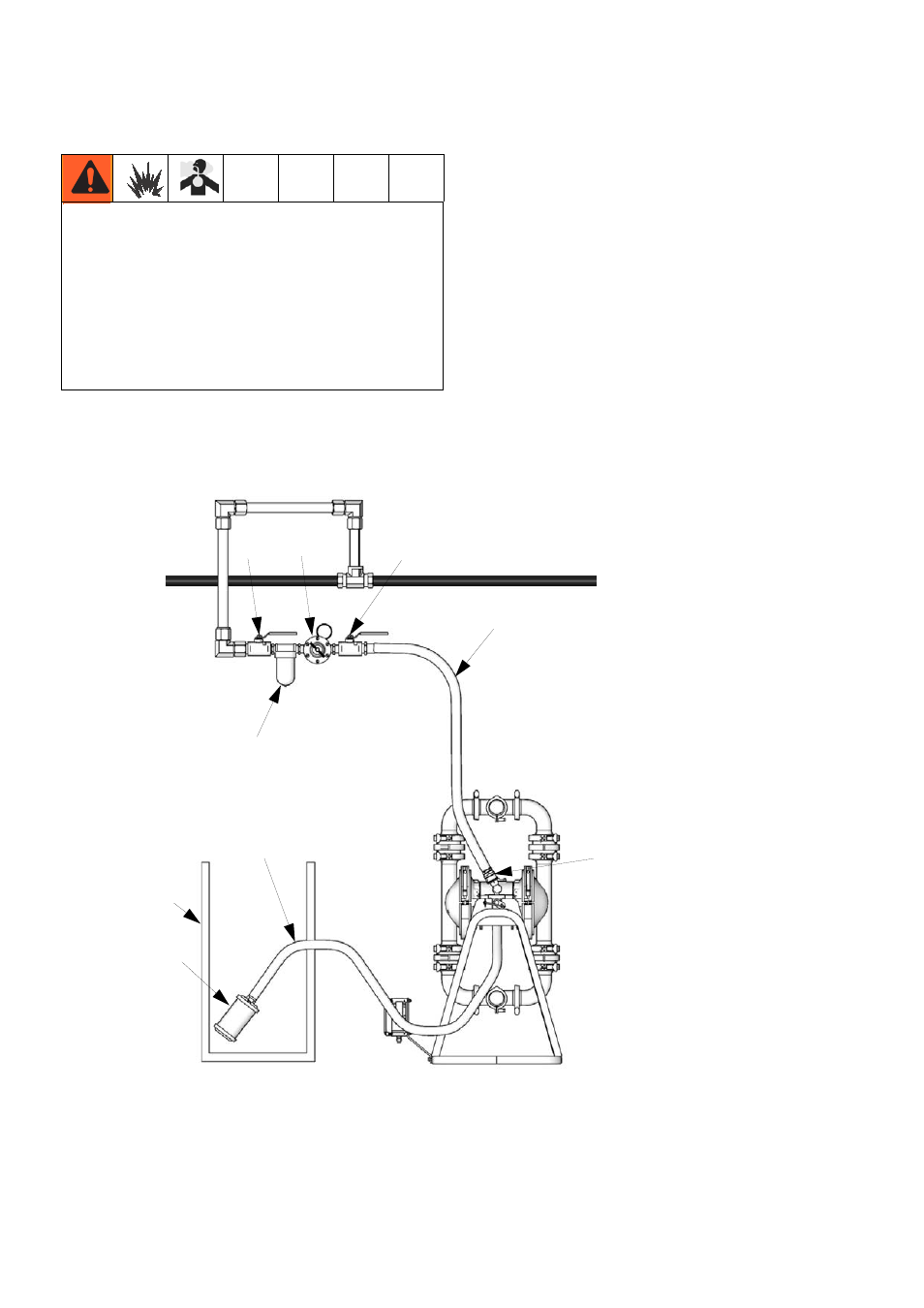

. 5. Удаление отработанного воздуха
Обеспечьте вентиляцию системы в соответствии
с применяемой вами схемой установки оборудования.
При перекачивании воспламеняемых или опасных
жидкостей выпускаемый воздух следует отводить
в безопасное место, подальше от людей, животных,
зон обработки пищевых продуктов и всевозможных
источников возгорания.
Поломка мембраны может привести к попаданию
перекачиваемой жидкости в выпускаемый воздух.
Установите подходящую емкость для сбора жидкости
у выпускного отверстия воздухопровода. См. Р
P
U
T
D
A
B
C
F
E
TI8767b
Обозначения
A
Трубопровод для
подачи воздуха
B
Главный переливной воздушный
клапан (обязательный
компонент системы)
C
Регулятор подачи воздуха
D
Быстроразъемная муфта
воздухопровода
E
Главный воздушный клапан
(для вспомогательных
приспособлений)
F
Фильтр для воздухопровода
P
Шумоглушитель
T
Заземленный выпускной шланг
для воздуха
U
Емкость для дистанционного
устройства выпуска воздуха
