Обслуживание
20
3A2506ZAA
Ремонт обратного клапана
Разборка
Детали со справочными номерами, отмеченными
звездочкой (*), являются сменными. Полный список
сменных деталей содержится в разделе «Детали»,
стр. 30 и далее.
1.
Выполните процедуру снятия давления, стр. 12.
Отсоедините все шланги.
2.
Потяните за быстросъемные штифты и наклоните насос,
чтобы опорожнить его.
3.
Снимите оба верхних фиксатора (132a) с выпускного
коллектора.
4.
Снимите выпускные патрубки (128) выпускного
коллектора, прокладки (129), фиксаторы (130)
и тройник (339) в сборе.
5.
При наличии насоса с шаровыми обратными клапанами
3A необходимо выполнить следующие действия.
Снимите шаровую прокладку (240). Снимите средний
фиксатор (132c) и корпус (2XA) шарового ограничителя.
Снимите среднюю прокладку (240) и шарик (541).
Снимите нижний фиксатор (132b), седло (2XB)
и прокладку (240). Очистите все детали и осмотрите
их на предмет признаков износа или повреждений.
При необходимости замените детали.

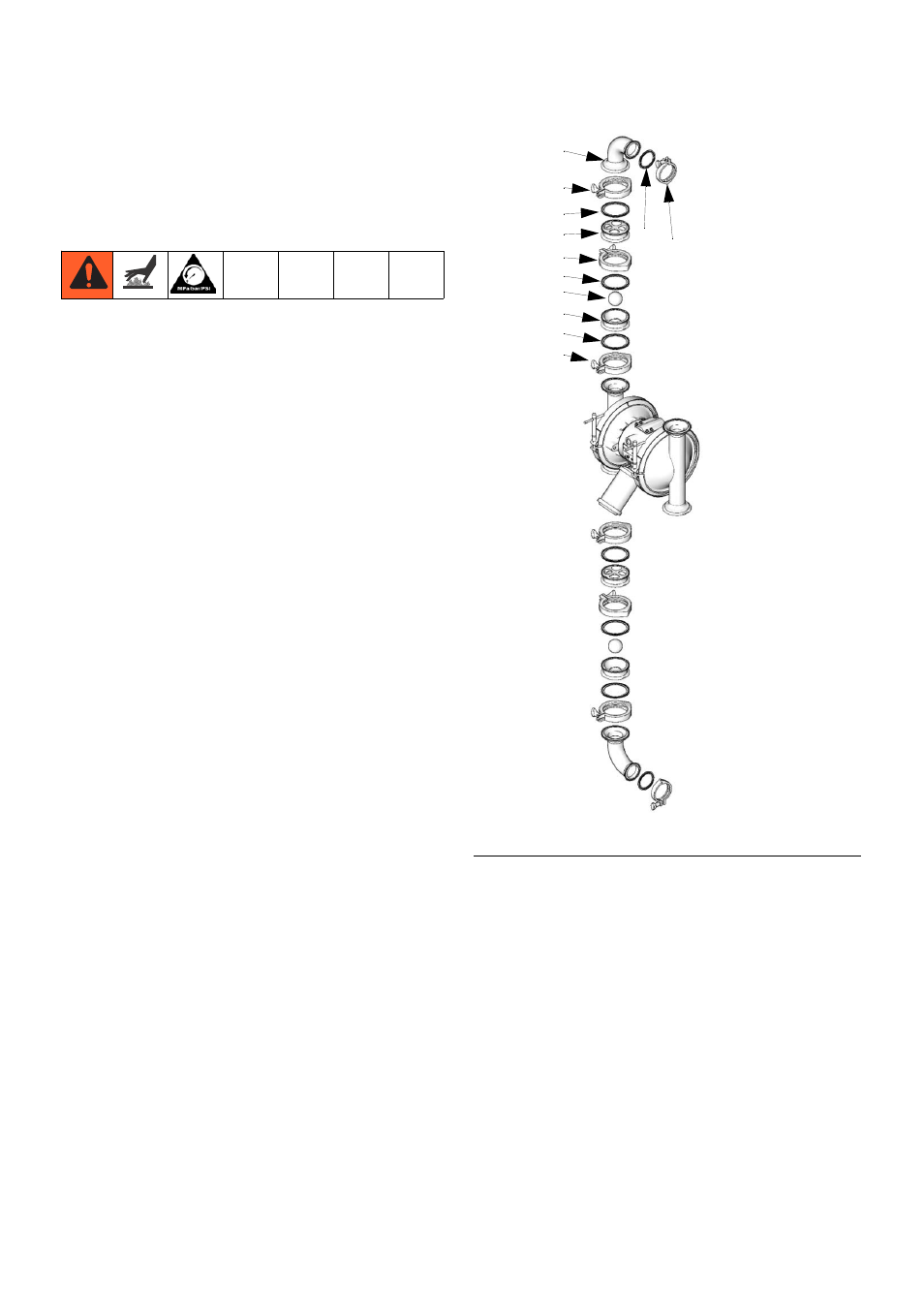

Р
ИС
. 13. Узел шарового обратного клапана 3A
TI8768a
128
129*
132c
*240
2XB
132a
*240
130
2XA
*240
132b
*541
