Обслуживание
3A2506ZAA
19
6.
Нанесите смазку на нижнюю поверхность блока
управления (116) и установите блок так, чтобы его
выступы зафиксировались в канавках на концах
направляющих стержней (114). См. Р
. 11.
7.
Нанесите смазку на нижнюю поверхность каретки (105)
клапана. См. Р
8.
Установите каретку (105) клапана так, чтобы
ее выступы вошли в канавки на узких концах
приводных поршней (111). См. Р
9.
Расположите прокладку (104) и крышку (102) клапана
на одном уровне с шестью отверстиями в центральном
корпусе (101). Закрепите детали шестью винтами (103)
с помощью звездообразного ключа (T20) или торцового
ключа 7 мм. Затяните с усилием 5,7–6,8 Н•м
(50–60 футофунтов). См. Р

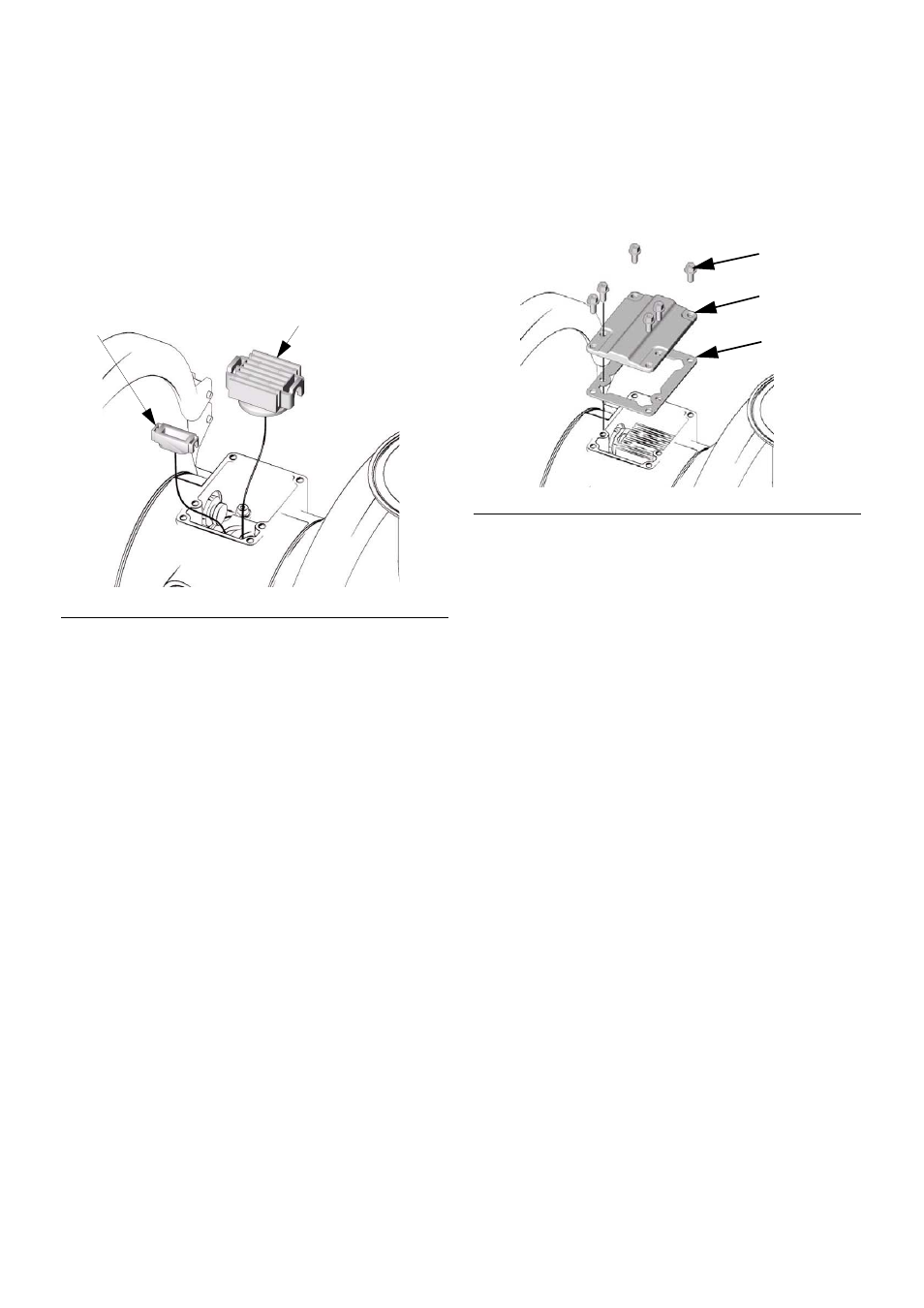

Р
ИС
. 11
TI4616b
116
◆
105
◆
Р
ИС
. 12
102
104
◆
103
TI4682b
