Инструкция по эксплуатации Graco SaniForce 3150 3A
Страница 21
Обслуживание
3A2506ZAA
21
При наличии санитарного насоса с шаровыми
обратными клапанами необходимо выполнить
следующие действия. Снимите шаровую прокладку
(242) и шарик (541). Снимите нижний фиксатор (132b),
седло (233) и прокладку (240). Очистите все детали
и осмотрите их на предмет признаков износа или
повреждений. При необходимости замените детали.
При наличии насоса с хлопушечными обратными
клапанами необходимо выполнить следующие
действия. Снимите прокладку (240). Снимите средний
фиксатор (132c) и корпус (252). Снимите среднюю
прокладку (240) и хлопушечный клапан (251). Снимите
нижний фиксатор (132b), корпус (248) нижней створки
и прокладку (240). Очистите все детали и осмотрите
их на предмет признаков износа или повреждений.
При необходимости замените детали.

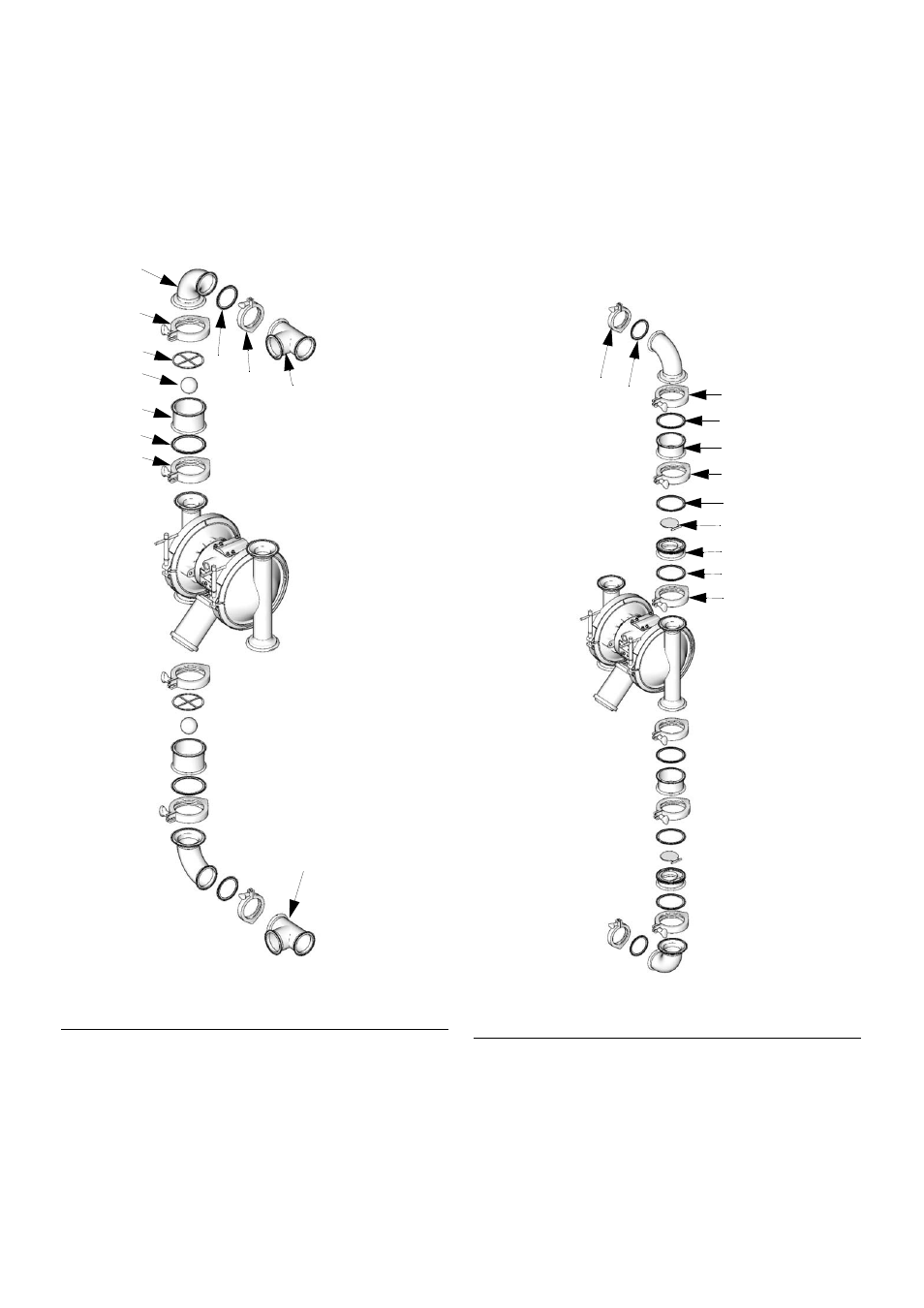

Р
ИС
. 14. Узел санитарного шарового обратного
клапана
TI8769a
128
129*
339*
233
*240
132b
132a
*242
130
*541
331*
Р
ИС
. 15. Узел хлопушечного обратного клапана
TI8770a
129*
130
132a
240*
252
132c
251
248
240*
132b
240*
