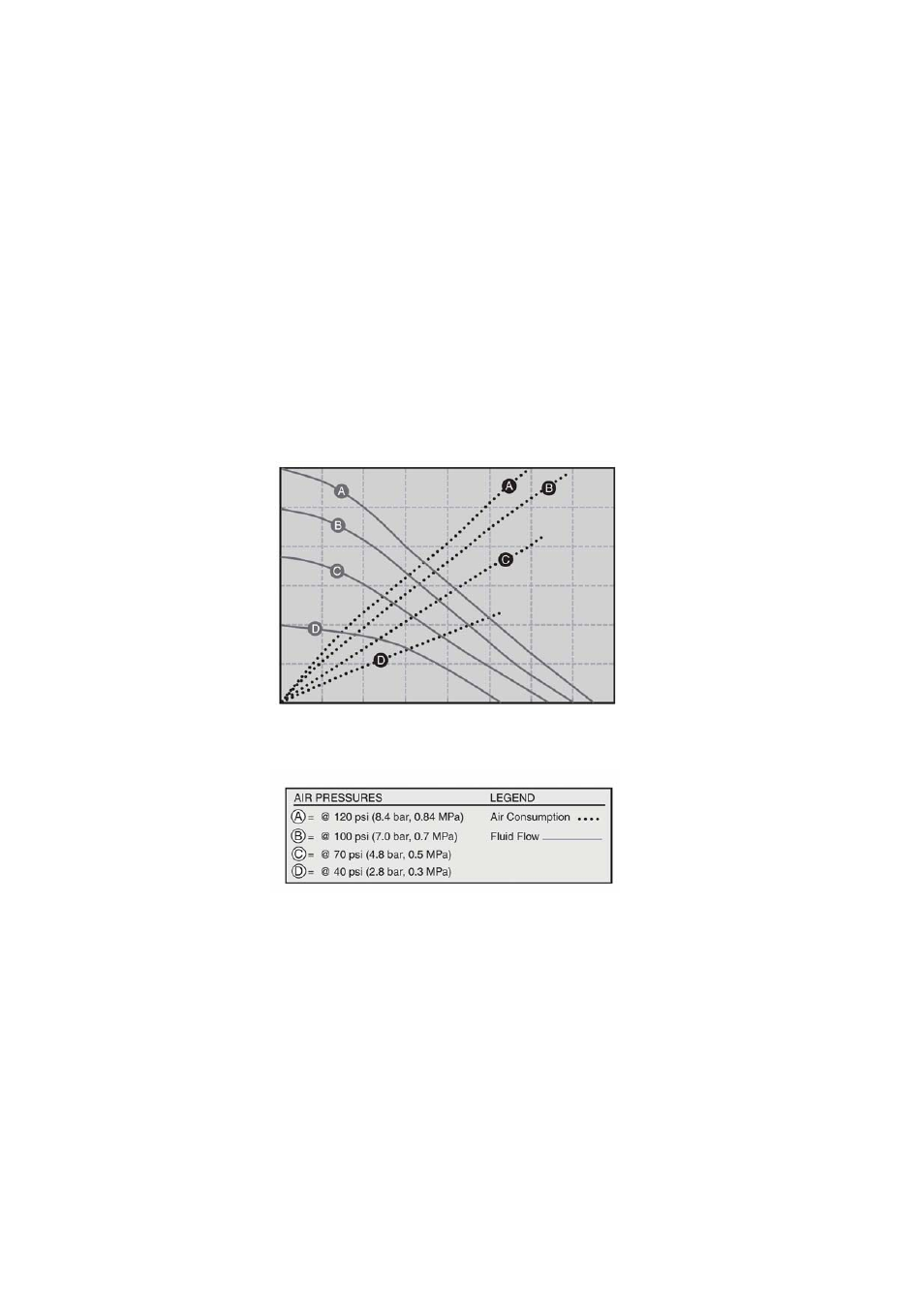

График характеристик модели 3150
3A2506ZAA
45
График характеристик модели 3150
Условия испытания. Насос испытывается в воде; впускное отверстие находится под водой.
Для расчета давления жидкости на выходе из насоса
(в фунтах на кв. дюйм, МПа или барах) при определенной
скорости потока жидкости (в галлонах/мин или л/мин)
и рабочем давлении воздуха (в фунтах на кв. дюйм,
МПа или барах) нужно выполнить следующие действия.
1. Найдите скорость потока жидкости в нижней части
графика.
2. Найдите точку пересечения вертикальной линии,
соответствующей желаемой скорости потока,
с избранной кривой выходного давления жидкости.
3. На шкале слева от этой точки указано давление
жидкости на выходе из насоса.
Для расчета давления воздуха в насосе
(в стандартных куб. футах/мин или м
3
/мин) при
определенной скорости потока жидкости (в галлонах/мин
или л/мин) и рабочем давлении воздуха (в фунтах на кв.
дюйм, МПа или барах) нужно выполнить следующие
действия.
1. Найдите скорость потока жидкости в нижней
части графика.
2. Найдите точку пересечения вертикальной линии,
соответствующей этой скорости потока, с избранной
кривой расхода воздуха.
3. На шкале слева от этой точки указано давление
жидкости на выходе из насоса.
График характеристик модели 3150 3A
4,2
(150)
3,5
(125)
2,8
(100)
2,1
(75)
1,4
(50)
0,7
(25)
0
0
76
(20)
152
(40)
227
(60)
303
(80)
379
(100)
454
(120)
531
(140)
606
(160)
0,14
(1,4, 20)
0,28
(2,8, 40)
0,42
(4,2, 60)
0,55
(5,5, 80)
0,7
(7, 100)
0,84
(8,4, 120)
Рас
х
о
д во
зд
ух
а
м
3
/ми
н
(в ста
н
дартных
куб. футах в минуту)
Давл
ени
е жид
кости на
в
ы
ход
е
из насоса
МПа (бар, фунтов
на кв. д
ю
йм)
TI8644a
TI8645a
Скорость потока жидкости
л/мин (галлонов/мин)
