Инструкция по эксплуатации Graco SaniForce 3150 3A
Страница 27
Обслуживание
3A2506ZAA
27
Снятие подшипников и прокладок
крышки воздушной секции
Необходимые инструменты
•
Гаечный ключ с ограничением по крутящему моменту.
•
Торцовый ключ 10 мм.
•
Съемник подшипников.
•
Съемник уплотнительных колец.
•
Пресс (или блок с молотком).
Разборка
ПРИМЕЧАНИЕ. Не снимайте неповрежденные подшипники.
1.
Выполните процедуру снятия давления, стр. 12.
2.
Снимите коллекторы и разберите шаровые обратные
клапаны, как описано на стр. 20.
3.
Снимите крышки жидкостной секции и узлы мембраны,
как описано на стр. 22 (при наличии стандартной
мембраны) или стр. 25 (при наличии повторно отлитой
мембраны или мембраны 3A).
ПРИМЕЧАНИЕ. Если вы намереваетесь снять только
подшипники (117) вала мембраны, пропустите действие 4.
4.
Разберите воздушный клапан согласно описанию
на стр. 17.
5.
С помощью торцового ключа 10 мм выкрутите винты
(122), с помощью которых крышки (120) воздушной
секции крепятся к центральному корпусу (101).
6.
Извлеките прокладки (119) крышки воздушной секции.
Всегда заменяйте прокладки новыми.
7.
С помощью съемника подшипников снимите
подшипники (117) вала мембраны, подшипники
(112) воздушного клапана или подшипники (113)
направляющих стержней. Не снимайте
неповрежденные подшипники.
.
8.
Если вы сняли подшипники (117) вала мембраны,
введите в центральный корпус (101) съемник
уплотнительных колец, подцепите П-образные
кольца (110) и извлеките их из корпуса. Нанесите
смазку на П-образные кольца. См. Р
. 24. При
необходимости замените детали.
Повторная сборка
ПРИМЕЧАНИЕ. Перед сборкой на наружную поверхность
подшипника (112) и внутреннюю поверхность отверстия (Z)
следует нанести клей.
1.
Установите на вал П-образные кольца (110) так, чтобы
их кромки были обращены из корпуса наружу.
2.
Вставьте новые подшипники(112, 113 и 117)
в центральный корпус (101) коническими концами
вперед. Используя пресс или блок с резиновым
молотком, установите подшипник методом прессования
так, чтобы он был заподлицо с поверхностью
центрального корпуса.
3.
Соберите воздушный клапан согласно описанию
на стр. 17.

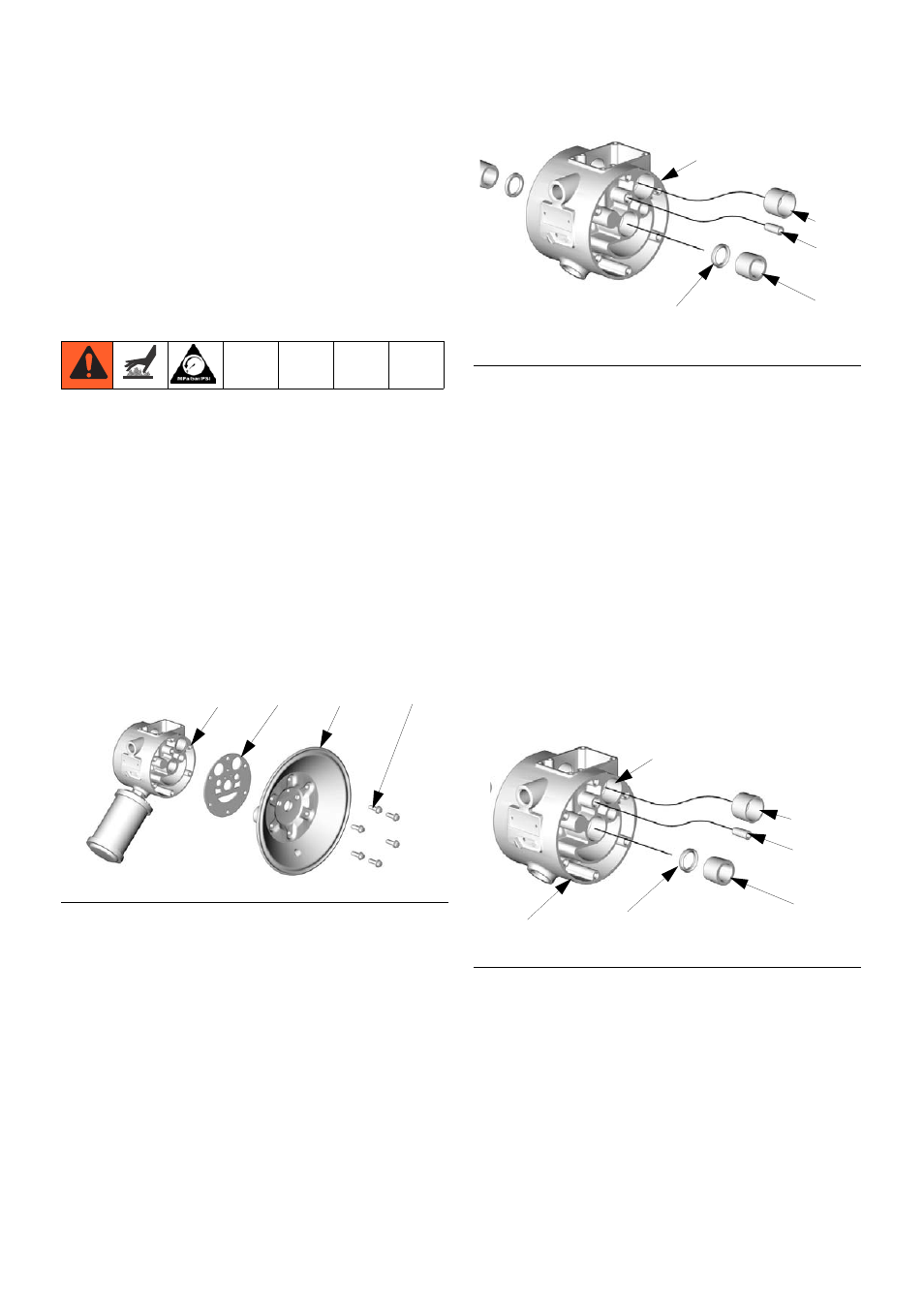

Р
ИС
. 23
TI4733a
119
120
122
101
Р
ИС
. 24
Р
ИС
. 25
110*
101
112
113
117
TI4731a
110*
Z
112
113
117
TI4731a
101
