Ремонт обратного клапана
32 3A2412A

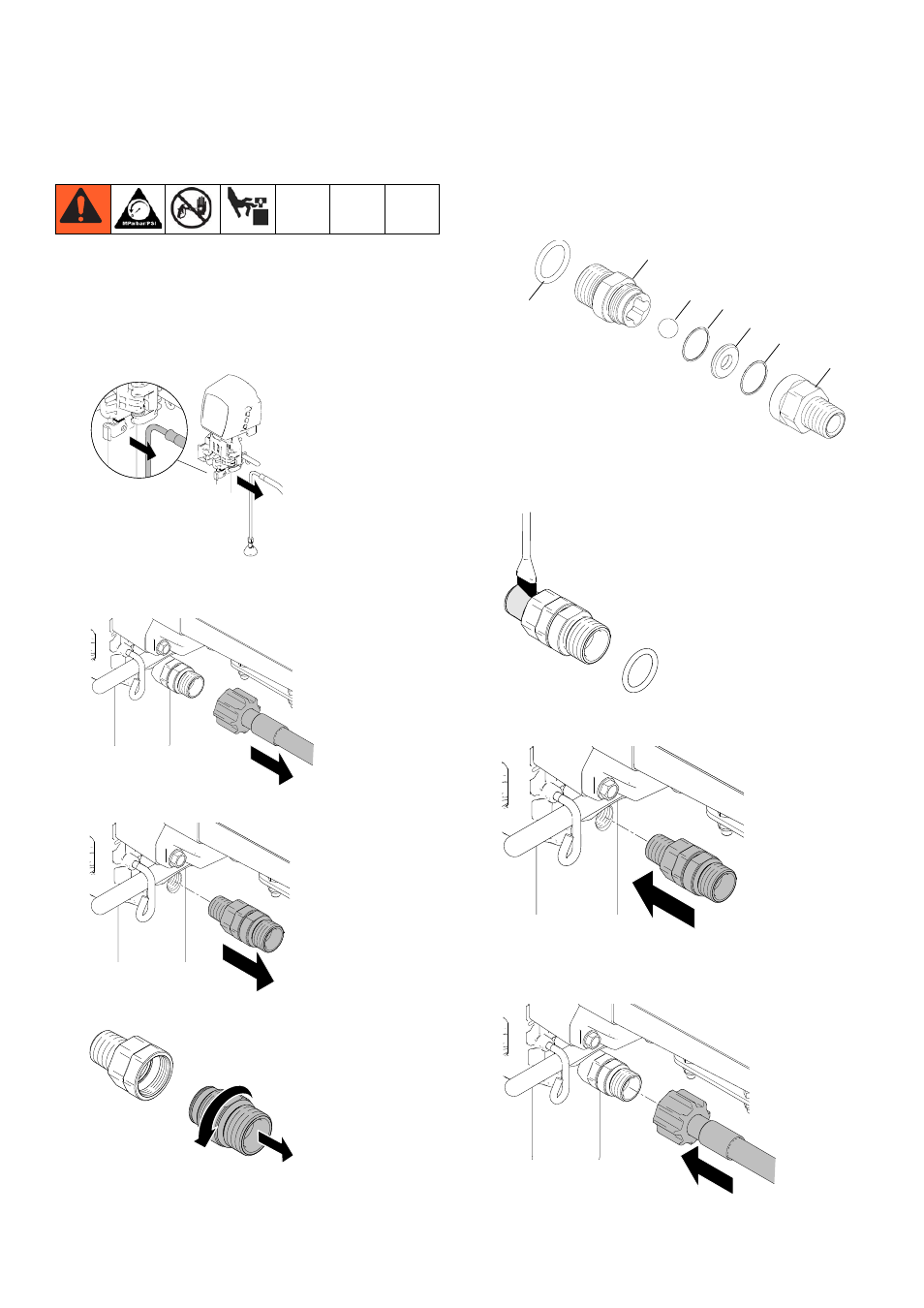

Ремонт обратного клапана
1. Промойте насос. ВЫКЛЮЧИТЕ питание.
Подождите 5 минут для рассеяния мощности.
Выполните Процедуру сброса давления, стр. 9.
2. Отсоедините дренажный шланг от
распылителя.
3. Отсоедините шланг краски от обратного
клапана.
4. Снимите узел обратного клапана с насоса.
5. Снимите выпускной патрубок обратного клапана.
6. Замените уплотнительные кольца (4), корпус
подшипника (2), керамический шарик (3) и
седло (5).
7. Нанесите трубный герметик на внутреннюю
резьбу обратного клапана.
8. С помощью гаечного ключа 38 мм (1,5 дюйм.)
надежно прикрутите обратный клапан к насосу.
9. Подсоедините шланг краски и вручную
затяните его от руки с усилием 70 дюйм-фунтов
(8 Н•м).
ti18433a
ti18594a
ti18595a
ti18596a
ti18593a
1
3b
2
3c
3d
3c
3a
ti18598a
ti18599a
ti18600a
