Датчик регулятора давления
24
3A2412A

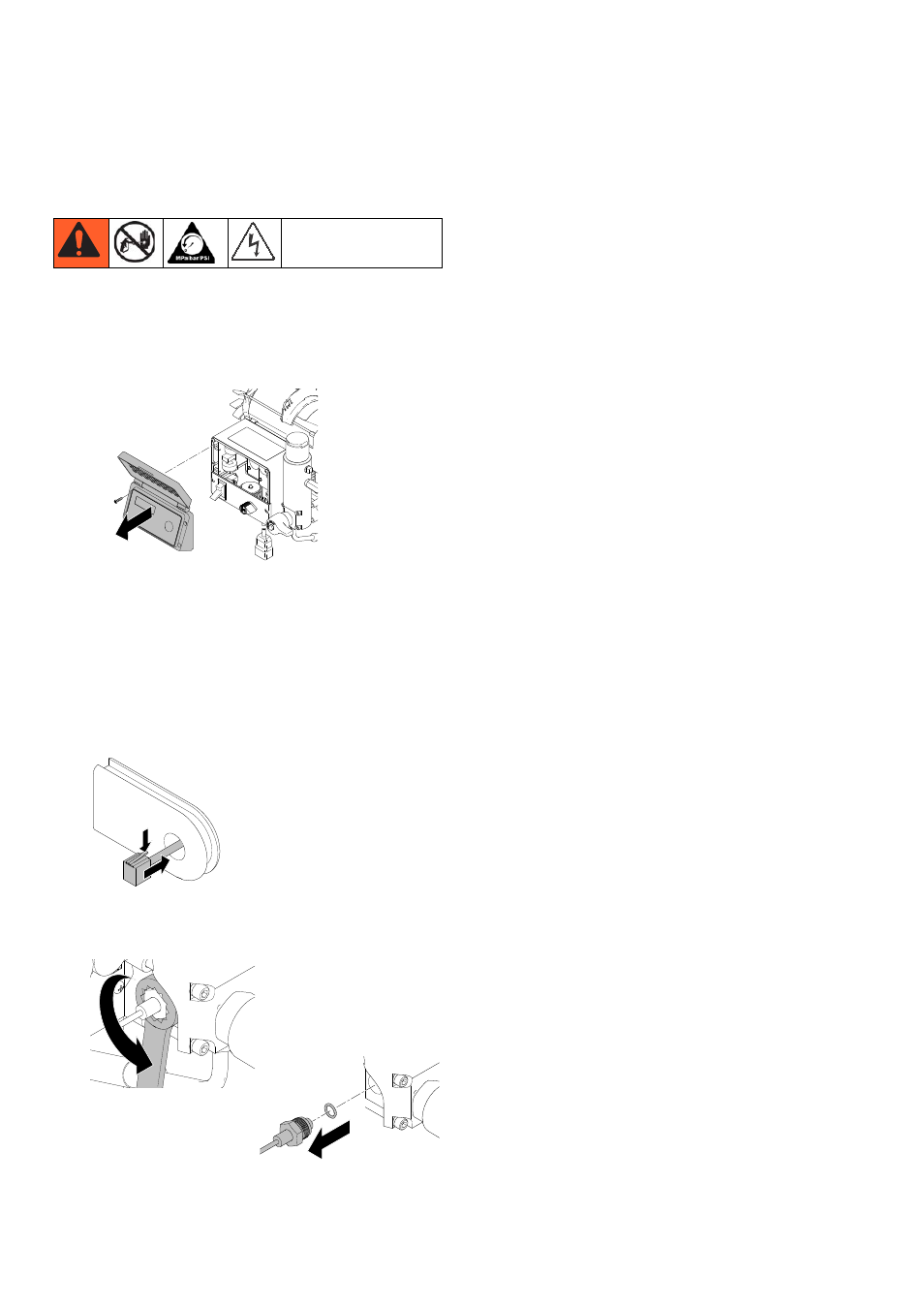

Датчик регулятора давления
Демонтаж
1.
ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2.
Снимите дисплей.
3.
Снимите панель управления.
4.
Отсоедините провод датчика от платы
управления электродвигателя.
5.
Отверните два нижних винта и позвольте
панели управления свободно повиснуть вниз.
6.
Надавите на выступ на разъеме датчика и
извлеките его провод через втулку.
7.
Пропустите провод датчика через накидной
ключ 19 мм (3/4 дюйма) и снимите датчик и
уплотнительное кольцо с блока клапана.
Установка
1.
Установите датчик и уплотнительное кольцо на
блок клапана. Затяните с усилием 47—61 Н•м
(35—45 футо-фунтов).
2.
Надавите на выступ разъема датчика и
пропустите его провод через втулку.
3.
Установите блок управления. Затяните винты с
усилием 3,4—3,9 Н•м (30—35 дюйм-фунтов).
4.
Подсоедините разъем датчика к плате
управления электродвигателя.
5.
Подсоедините разъем дисплея к плате
управления электродвигателя.
6.
Установите крышку и закрепите четырьмя
винтами.
ti18387a
ti18410a
ti18409a
ti18411a
