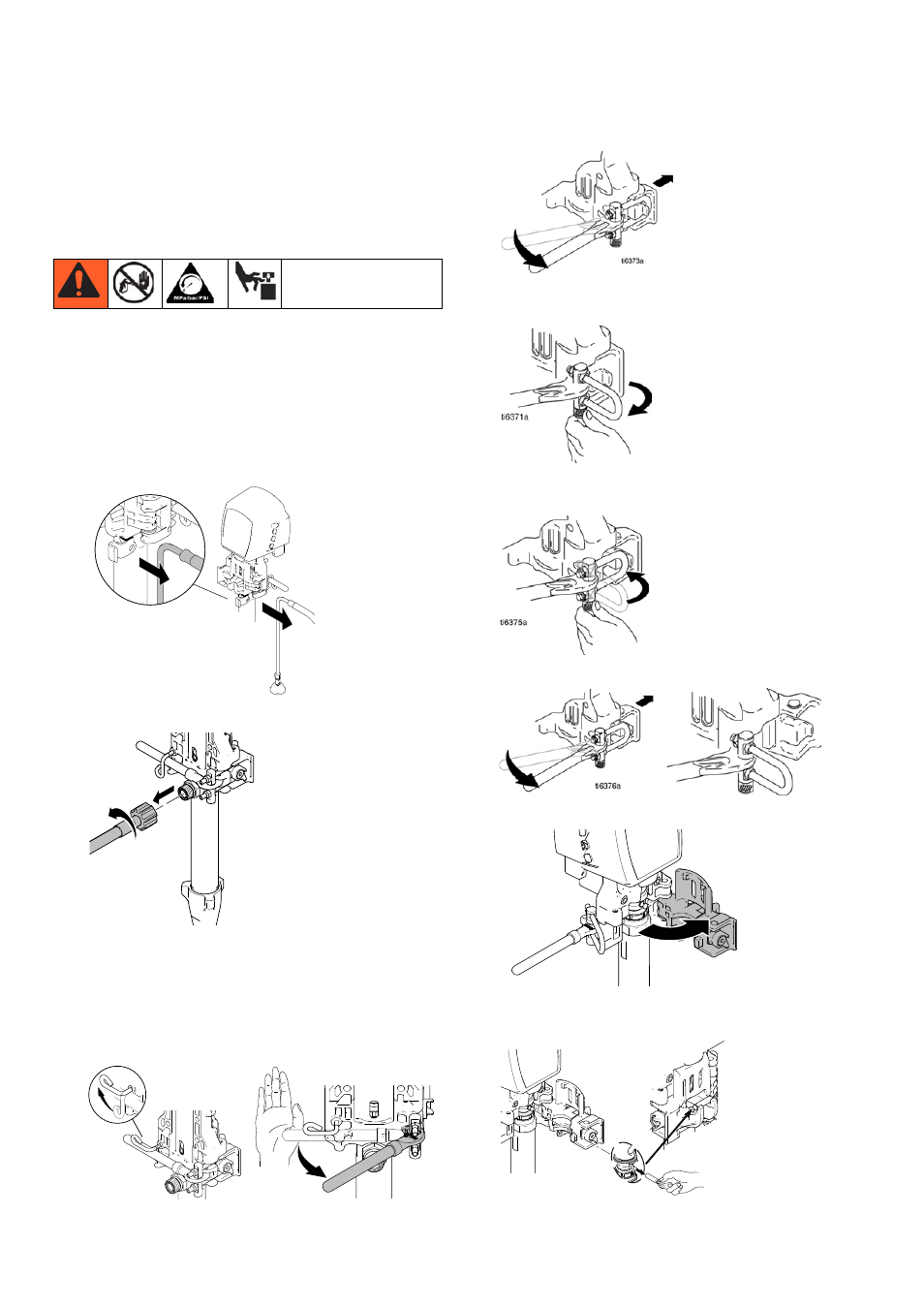

Замена поршневого насоса
28 3A2412A
Замена поршневого
насоса
Демонтаж
1. Промойте насос.
2. Остановите насос так, чтобы шток поршня
занял самое нижнее положение.
3. Выполните Процедуру сброса давления, стр. 9.
4. Отсоедините дренажный шланг от
распылителя.
5. Отсоедините шланг от распылителя.
ПРИМЕЧАНИЕ. Рекомендуется проводить
ремонт обратного клапана вместе с насосом.
Инструкции по ремонту обратного клапана см.
на стр. 32 (только для устройств Mark X).
6. Поднимите фиксатор защелки. Сдвиньте
защелку в открытое положение.
7. Сдвиньте дверцу насоса вперед.
8. Поверните П-образный болт замка из выемки в
дверце насоса.
9. Установите П-образный болт в паз дверцы
насоса.
10. Сдвиньте дверцу насоса вперед.
11. Откройте дверцу насоса.
12. Вытяните штифт насоса и установите в
держатель.
ti18433a
ti18428a
ti18432a ti18431a
ti6377a
ti18429a
ti18430a
