Потенциометр регулятора давления
3A2412A 23
Потенциометр регулятора давления

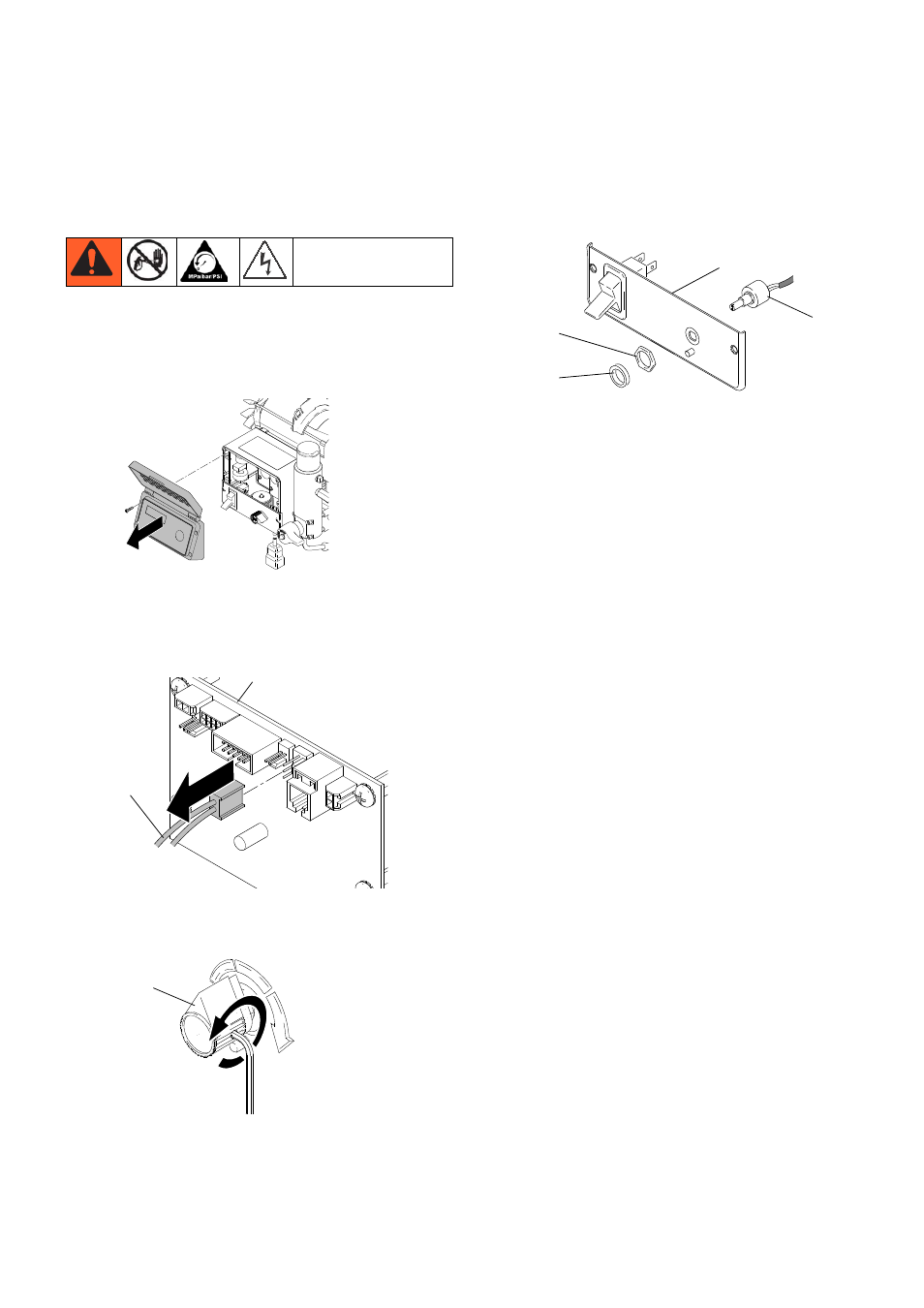

Демонтаж
1. ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2. Снимите дисплей.
3. Снимите панель управления.
4. Отсоедините разъем потенциометра (C) от
платы управления электродвигателя (95).
5. С помощью универсального гаечного ключа
ослабьте два винта на ручке (34).
6. Снимите прокладку (115), гайку и потенциометр
(82) с панели управления (68).
Установка
1. Установите прокладку (115), гайку и
потенциометр (82) на панель управления (68).
Затяните гайку с усилием 3,25—4,0 Н•м
(30—35 дюйм-фунтов).
2. Покрутите стержень нового потенциометра,
установив самое высокое давление (по часовой
стрелке до упора), и наденьте ручку (34). С
помощью универсального гаечного ключа
ослабьте два винта на ручке.
3. Подсоедините разъем потенциометра (C) к
плате управления электродвигателя.
4. Установите панель управления и закрепите
двумя винтами.
5. Установите крышку и закрепите четырьмя
винтами.
ti18387a
C
95
ti18385a
34
ti13207a
68
82
115
82
ti18393a
