Плата фильтра
22
3A2412A
Плата фильтра

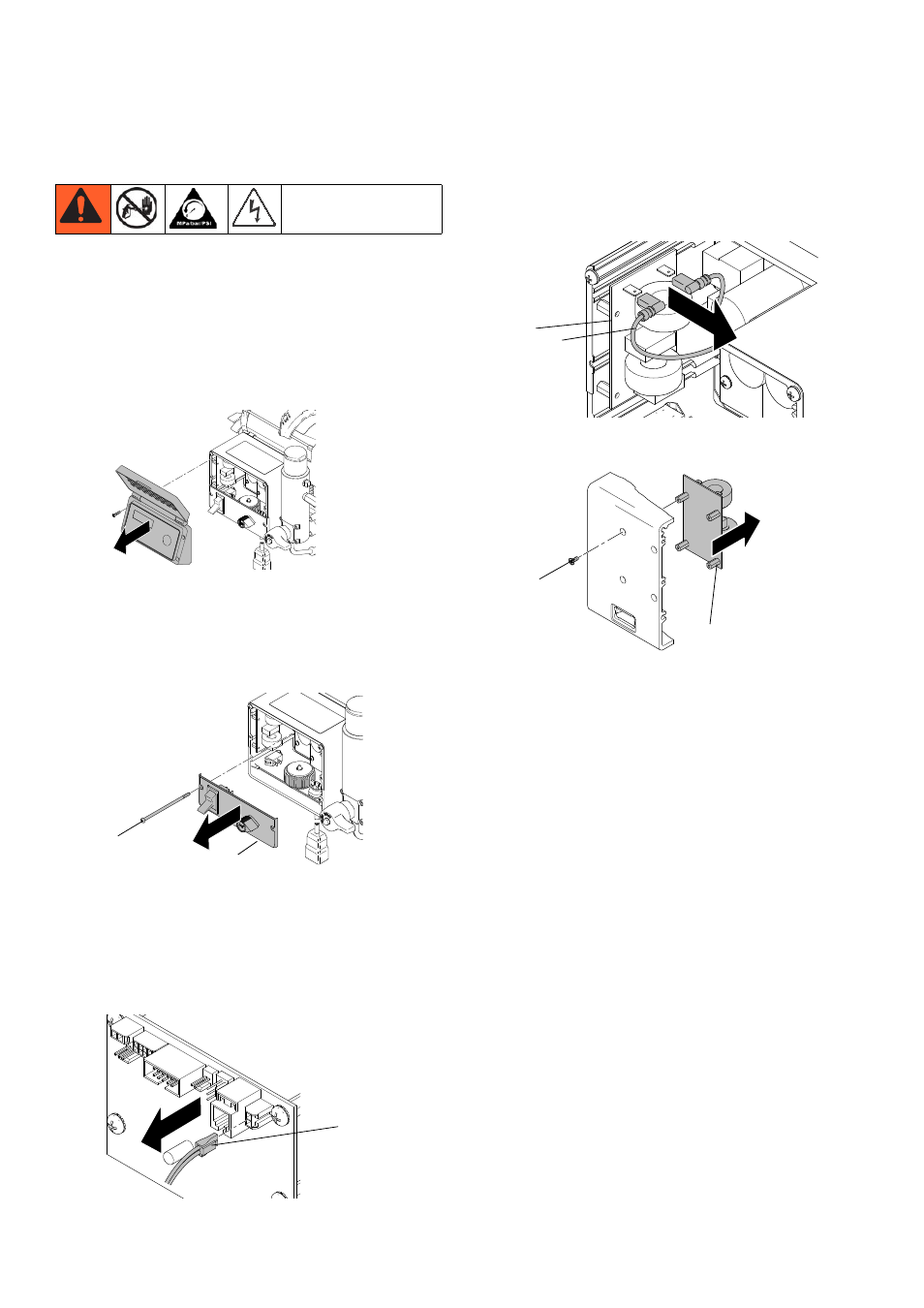

Демонтаж
1.
ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2.
Отверните четыре винта и снимите крышку
дисплея.
3.
Отсоедините разъем дисплея от платы
управления электродвигателя.
4.
Отверните два нижних винта (39). Отсоедините
разъем потенциометра от платы управления
электродвигателя.
5.
Отсоедините разъемы шнура питания и
разъемы платы фильтра от ВЫКЛЮЧАТЕЛЯ и
снимите панель управления.
6.
Устройства Mark VII. Отсоедините разъем
выключателя системы Fast Flush (L) от платы
управления электродвигателя.
7.
Отсоедините разъемы питания платы
управления электродвигателя (K) от платы
фильтра (146).
8.
Отверните четыре винта (163) на плате
фильтра (146).
Установка
1.
Установите плату фильтра (146) и закрепите
четырьмя винтами (163).
2.
Подсоедините разъемы питания платы
управления электродвигателя (K) к плате
фильтра (146).
3.
Подсоедините разъемы питания платы фильтра
к двум верхним клеммам ВЫКЛЮЧАТЕЛЯ и
разъемы шнура питания к двум нижним
клеммам ВЫКЛЮЧАТЕЛЯ. Подсоедините
разъем потенциометра к плате управления
электродвигателя.
4.
Устройства Mark VII. Подсоедините разъем
выключателя (L) системы Fast Flush к плате
управления электродвигателя.
5.
Установите панель управления (68) и закрепите
двумя винтами (39).
6.
Подсоедините разъем дисплея к плате
управления электродвигателя.
7.
Установите крышку и закрепите четырьмя
винтами.
