Замена выключателя системы Fast Flush (только Mark VII)
3A2412A 25

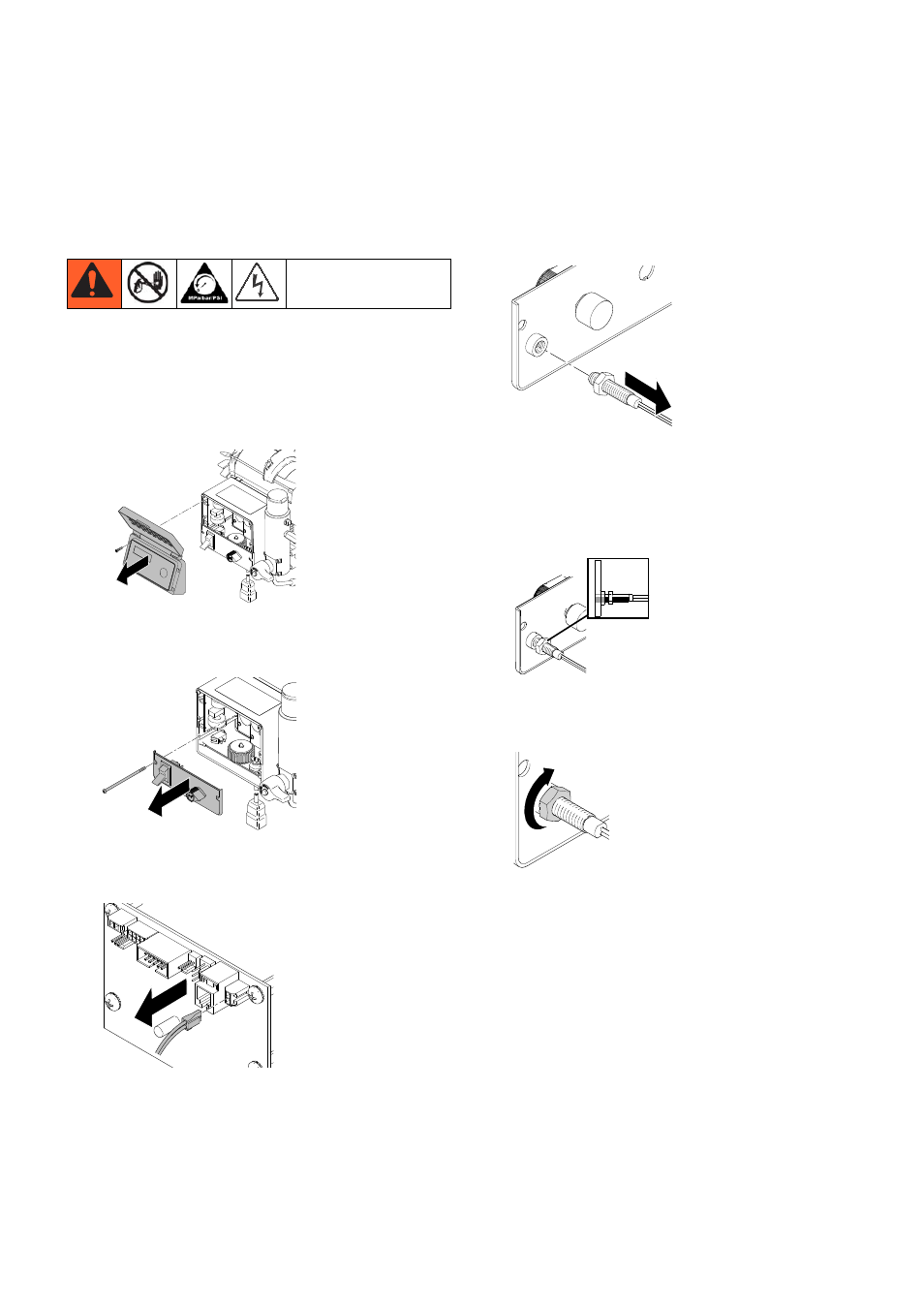

Замена выключателя системы Fast Flush
(только Mark VII)
Демонтаж
1. ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2. Отверните четыре винта и снимите крышку
дисплея.
3. Отверните два винта и снимите панель
управления.
4. Отсоедините выключатель системы Fast Flush
от платы управления.
5. Отвинтите выключатель Fast Flush с панели
управления.
Установка
1. Нанесите резьбовой герметик на край
выключателя системы Fast Flush. Затяните
вручную выключатель системы Fast Flush
вплотную к панели управления.
2. Нанесите резьбовой герметик и затяните
стопорную гайку впритык к резьбовой футорке.
3. Подсоедините разъем выключателя системы
Fast Flush к плате управления.
4. Установите обратно панель управления и
закрепите двумя винтами.
5. Установите обратно дисплей и закрепите
четырьмя винтами.
ti18387a
ti18386a
ti18388a
ti18403a
ti13574a
ti13576a
