Панель управления электродвигателя
3A2412A 21
Панель управления
электродвигателя
Демонтаж
1. ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2. Снимите дисплей, панель управления и блок
управления.
3. Отсоедините дисплей, переключатель 10/16 А,
потенциометр, датчик давления и разъем
выключателя системы Fast Flush (при наличии).
См. Схемы электрических соединений, стр. 34.
4. Снимите кожух электродвигателя. Отсоедините
провода с верхней части электродвигателя.
5. Отверните четыре винта спереди стакана
фильтра, затем демонтируйте узел стакана
фильтра и распор.
6. Отсоедините шланг от стойки питания.
7. Отсоедините провод заземления от узла
панели управления.
8. Отверните два винта из-под платформы
распылителя, чтобы снять узел платы
управления.
Установка
1. Подсоедините узел платы управления к раме.
Затяните с усилием 34—41 Н•м
(25—30 футо-фунтов).
2. Подсоедините провод заземления к узлу.
Затяните винты с усилием 2,5—3,2 Н•м
(22—28 дюйм-фунтов).
3. Подсоедините шланг к стойке питания.
4. Подсоедините стакан фильтра к стойке
питания и затяните четыре винта с усилием
7,3—9,0 Н•м (65—80 дюйм-фунтов).
5. Подсоедините провода обратно к
электродвигателю. Установите кожух
электродвигателя на место.
6. Подсоедините обратно разъем выключателя
системы Fast Flush, датчик давления,
потенциометр, переключатель 10/16 А и
дисплей. См. Схемы электрических
соединений, стр. 34.
7. Установите блок управления, панель
управления, дисплей.

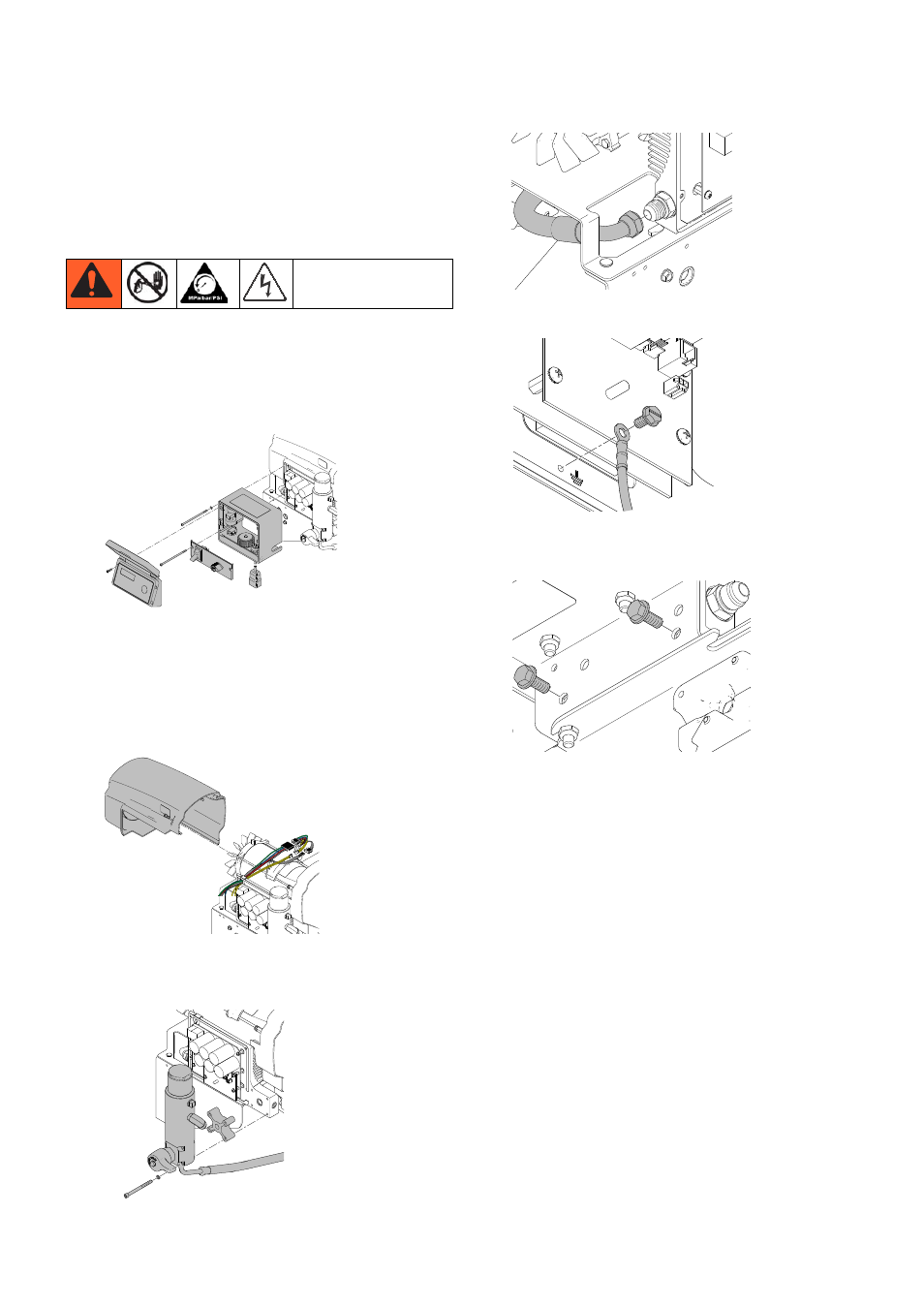

ti18284a
