Замена поршневого насоса
3A2412A
29

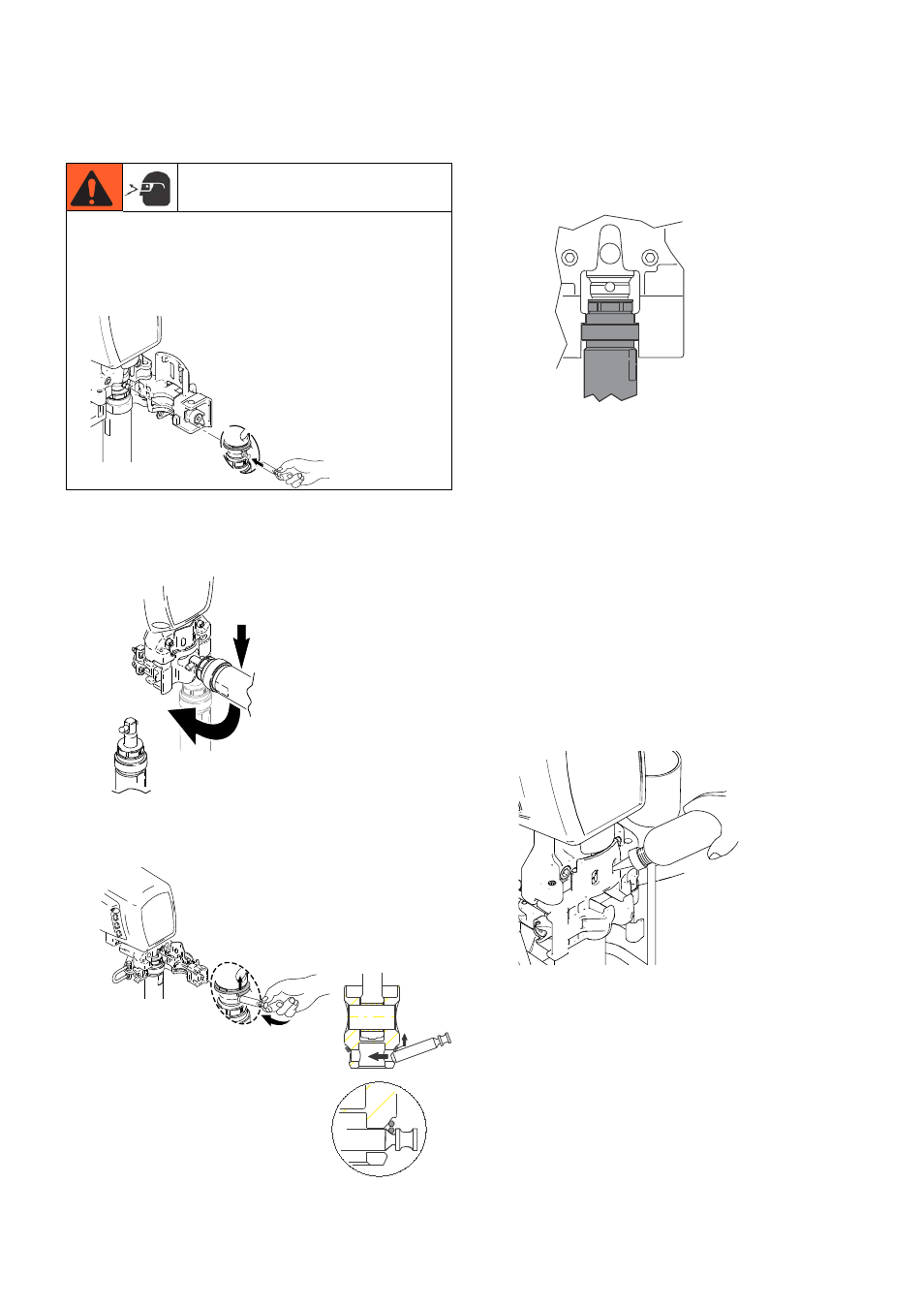

Установка
1.
Чтобы вытянуть шток поршня, выровняйте его
на держателе штифта. Постучите штоком
поршня по твердой поверхности, чтобы
задвинуть его на место.
2.
Задвиньте насос на шатун. Задвиньте штифт
насоса до полной фиксации. ПРИМЕЧАНИЕ.
Штифт защелкнется на месте.
3.
Установите обойму насоса на одном уровне с
краем корпуса подшипника, чтобы можно было
закрыть дверцу насоса.
4.
Закройте дверцу насоса и поверните защелку в
нормальное положение. Не затягивайте
защелку.
5.
Поверните насос, чтобы совместить со шлангом
краски. Подсоедините шланг и затяните с
усилием 8 Н•м (70 дюйм-фунтов).
6.
Затяните защелку и поверните ее фиксатор в
запертое положение.
7.
Подсоедините дренажный шланг к
распылителю.
8.
Залейте насос составом Graco TSL, пока
жидкость не начнет стекать на верхнюю часть
уплотнения.
Если штифт насоса установлен неправильно, это
может привести к ослаблению фиксации. Детали
могут сломаться и разлететься под давлением
насоса, что может привести к серьезной травме
или повреждению оборудования.
ti18435a
ti5492b
ti6378a
ti7328b
ti6325a
ti18421a
