Шланговый барабан
3A2412A
31
Установка

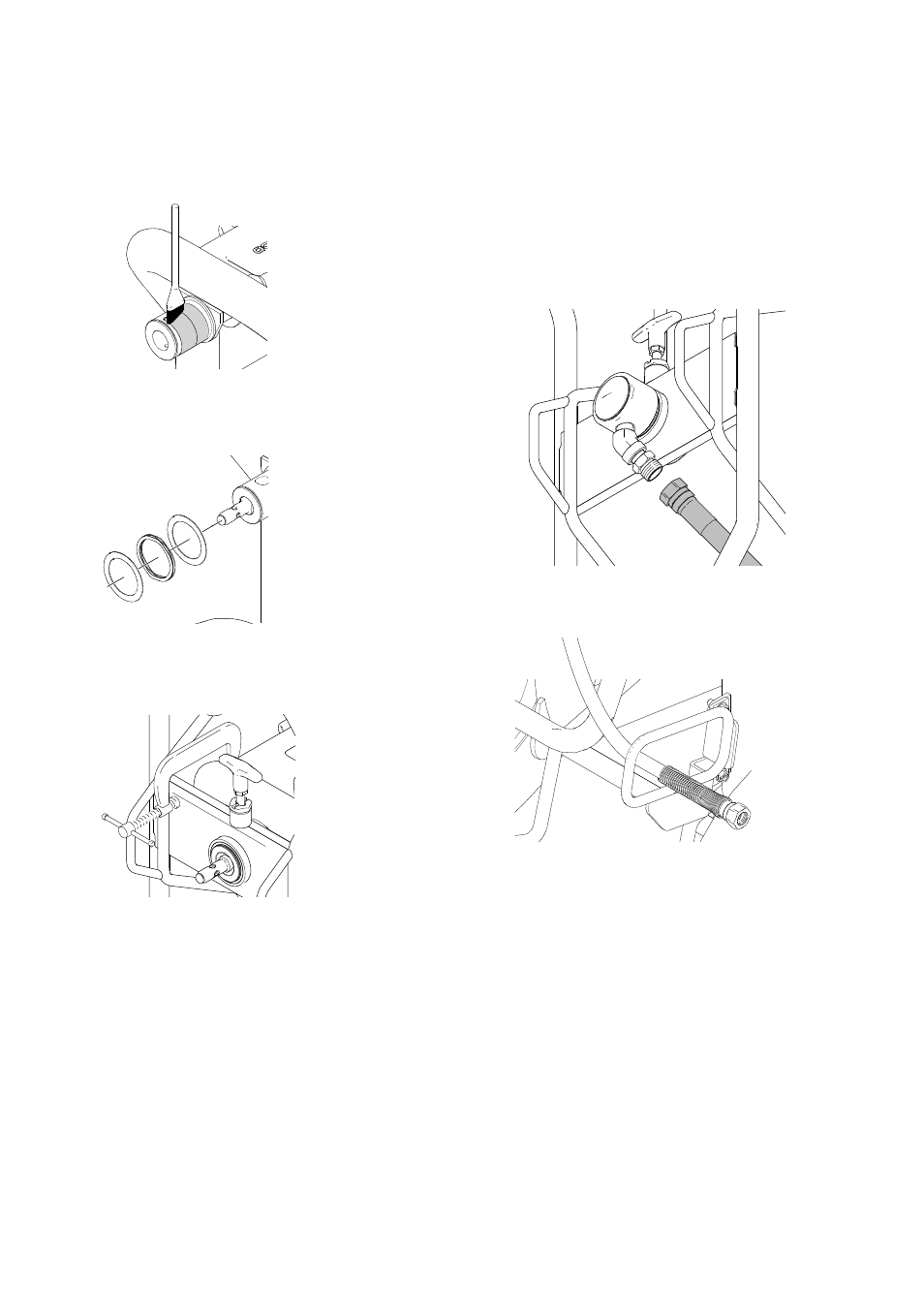

1.
Смажьте вал.
2.
Убедитесь в том, что две шайбы и волнистая
пружина уже находятся на бункере до
установки шлангового барабана.
3.
Установите шланговый барабан на раму.
Установите С-образный зажим на барабане и
раме, чтобы вставить на место упорное кольцо.
Установите упорное кольцо.
4.
Установите шарнир.
5.
Установите Е-образную скрепку и колпачок
шарнира.
6.
Проложите шланг через нижние направляющие
и подсоедините его к шарниру.
7.
Покрутите барабан по часовой стрелке, чтобы
намотать шланг. Убедитесь в том, что шланг
проложен через направляющую.
ti13537a
ti13545a
ti18436a
ti18462a
ti18438a
