Замена электродвигателя
3A2412A
27

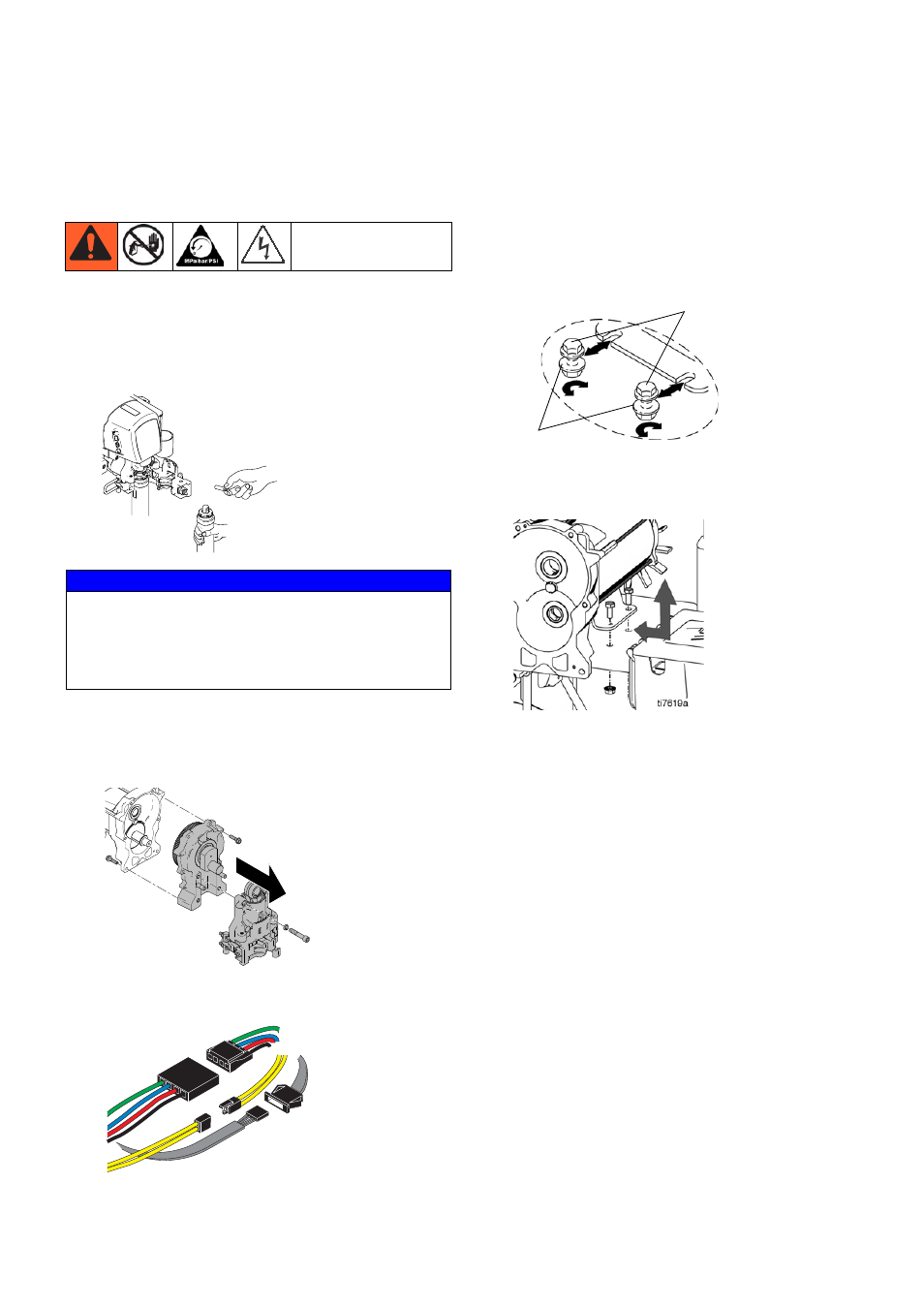

Замена электродвигателя
Демонтаж
1.
ВЫКЛЮЧИТЕ питание. Подождите 5 минут для
рассеяния мощности. Выполните Процедуру
сброса давления, стр. 9.
2.
Снимите Насос, стр. 28.
3.
Снимите корпус привода и корпус подшипника,
кожух электродвигателя и переднюю крышку;
см. Замена привода и корпуса подшипника,
стр. 26.
4.
Отсоедините кабели электродвигателя, его
датчика и теплового выключателя.
5.
Отсоедините провода электродвигателя от
пластинчатой перегородки и снимите
перегородку.
6.
Ослабьте две гайки (19) и винты (23) на стороне
рядом с блоком управления.
7.
Отверните два винта, отвинтите гайки с
противоположной блоку управления стороны и
снимите электродвигатель с рамы тележки.
Установка
1.
Задвиньте новый электродвигатель под
два винта (23) с гайками (19) в раму тележки
рядом с блоком управления.
2.
Установите два винта и гайки на
электродвигателе с противоположной блоку
управления стороны. Затяните все четыре
винта и гайки. Затяните гайки с усилием
25,59—28,98 Н•м (200—230 дюйм-фунтов).
3.
Подсоедините кабели электродвигателя, его
датчика и теплового выключателя.
4.
Подсоедините провода электродвигателя к
пластинчатой перегородке и установите ее.
5.
Установите корпус привода и корпус
подшипника, кожух электродвигателя и
переднюю крышку. Замена привода и корпуса
подшипника, стр. 26.
6.
Установите Насос, см. 28.
УВЕДОМЛЕНИЕ
При снятии корпуса не позволяйте упасть блоку
шестерен; это приведет к его повреждению. Блок
шестерен может оставаться в зацеплении в
переднем конусе электродвигателя или в корпусе
привода.
ti18423a
ti15887a
ti15847a
ti7218a
23
19
