Поиск и устранение неисправностей
3A2412A
17
Распылитель не работает
Позвольте распылителю остыть.
Если после остывания распылитель
работает нормально, устраните
причину перегрева. Используйте
распылитель в более прохладном
месте с хорошей вентиляцией.
Убедитесь в том, что канал забора
воздуха электродвигателя не забит.
Если распылитель по-прежнему не
работает, перейдите к шагу 1.
ПРИМЕЧАНИЕ. Для проведения теста электродвигатель
должен остыть.
1.
Проверьте разъем теплового устройства (желтые
провода) на плате управления.
2.
Отсоедините разъем теплового устройства от
разъема платы управления. Убедитесь в том, что
контакты датчика и платы управления чисты и
надежно установлены. Измерьте сопротивление
теплового устройства. Если показания неверны,
замените электродвигатель.
Проверьте тепловой выключатель
электродвигателя. Отсоедините провода теплового
устройства. Установите прибор на Омы. Прибор должен
регистрировать сопротивления, соответствующие
каждому устройству (см. таблицу ниже).
3.
Подсоедините разъем теплового устройства обратно
к разъему платы управления. Подключите питание,
ВКЛЮЧИТЕ распылитель и поверните ручку
регулятора по часовой стрелке на 1/2 оборота. Если
распылитель не работает, замените плату
управления.

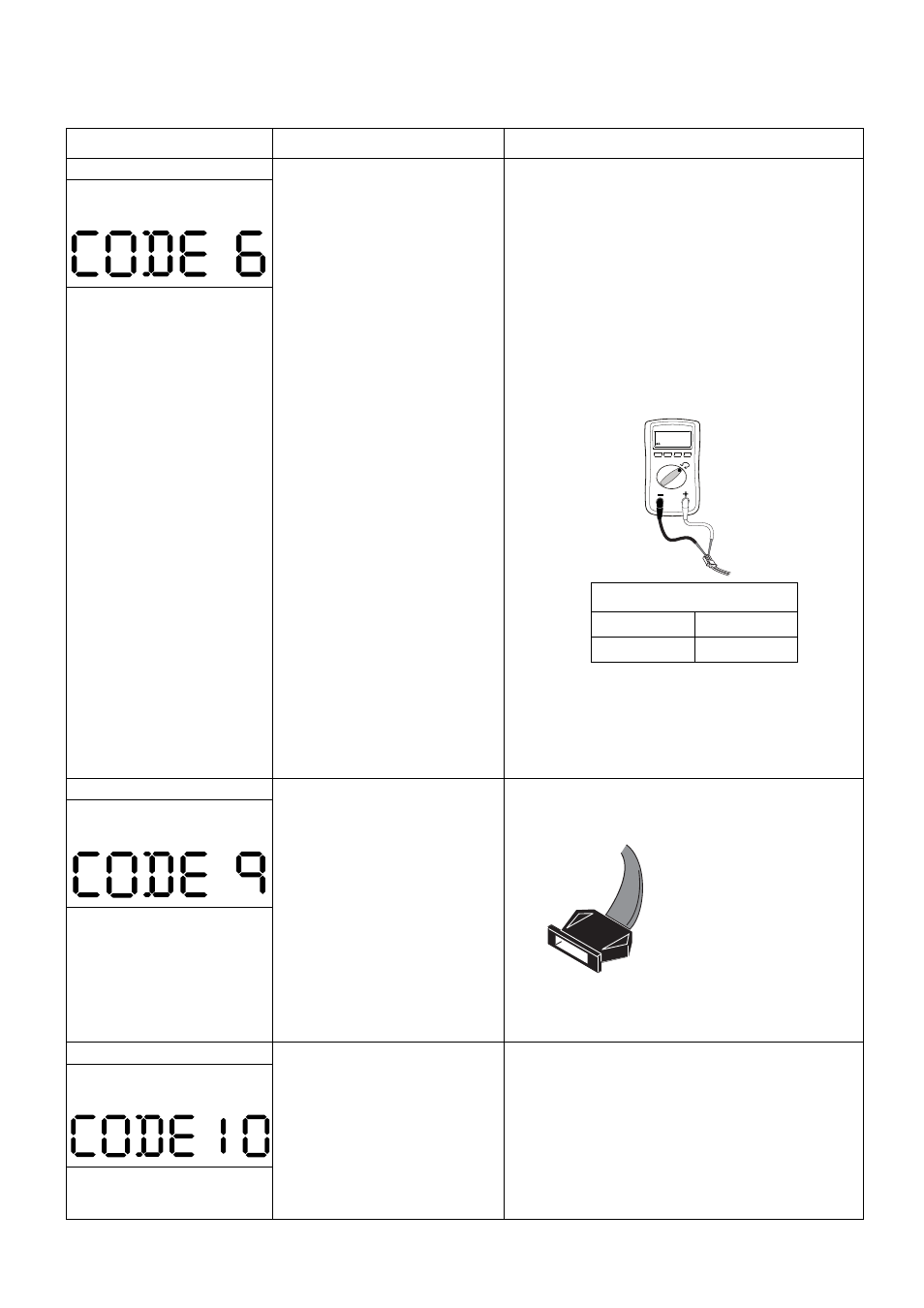

Показания цифрового дисплея:
CODE 6
Индикатор состояния платы
управления мигает циклически
по 6 раз
Распылитель не работает
Проверьте соединения. На плату
управления не поступает сигнал
датчика положения
электродвигателя
1.
ВЫКЛЮЧИТЕ питание.
2.
Отсоедините датчик положения электродвигателя и
осмотрите на наличие повреждений контактов.
3.
Подсоедините датчик обратно.
4.
ВКЛЮЧИТЕ питание. Если код не изменился,
замените электродвигатель.
Показания цифрового дисплея:
CODE 9
Индикатор состояния платы
управления мигает циклически
по 9 раз
Распылитель не работает
Проверьте плату управления на
предмет перегрева.
1.
Убедитесь в том, что канал забора воздуха
электродвигателя не забит.
2.
Убедитесь в исправности вентилятора.
3.
Убедитесь в том, что плата управления правильно
подключена к задней пластине и что на силовых
компонентах используется теплопроводная паста.
4.
Замените плату управления.
5.
Замените электродвигатель.
Показания цифрового дисплея:
CODE 10
Индикатор состояния платы
управления мигает циклически
по 10 раз
ТИП НЕПОЛАДКИ
ПЕРЕЧЕНЬ ПРОВЕРОК
СПОСОБ ПРОВЕРКИ
-
ti13140a
Таблица сопротивлений.
MARK VII
6,2 êÎì
MARK X
10,0 êÎì
