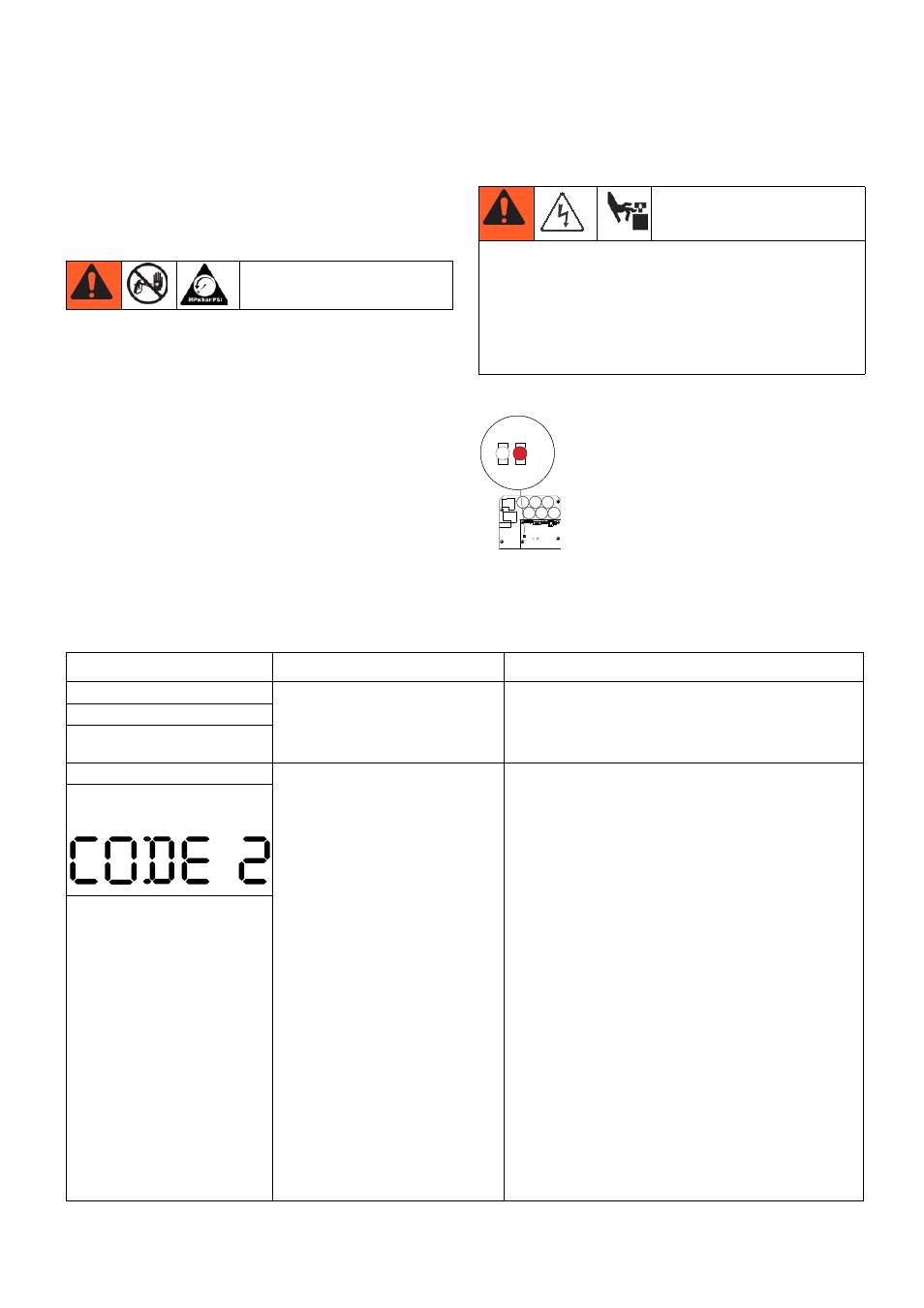

Поиск и устранение неисправностей
3A2412A 13
Электроприборы
Внешний признак. Распылитель не работает,
выключается или не выключается.
Выполните Процедуру сброса давления; стр. 9.
1. Подключите распылитель в заземленную
розетку с соответствующим напряжением
2. Переведите выключатель питания в положение
«OFF» (ВЫКЛ.) на 30 секунд, а затем обратно в
положение «ON» (ВКЛ.) (это обеспечит работу
распылителя в обычном режиме)
3. Поверните ручку регулятора давления по
часовой стрелке на 1/2 оборота
4. Посмотрите на цифровой дисплей
ПРЕДУПРЕЖДЕНИЕ
Если цифровой дисплей недоступен,
пользуйтесь индикатором состояния
платы управления для поиска и
устранения неполадок. Переведите
ВЫКЛЮЧАТЕЛЬ в положение «OFF»
(ВЫКЛ.), снимите крышку платы
управления, после чего снова
переведите в положение «ON» (ВКЛ.).
Посмотрите на индикатор состояния. Количество
миганий светодиода указывает на цифровой код,
например два мигания означают CODE=02.
При устранении неисправностей избегайте
контакта с электрическими и движущимися
частями оборудования. Во избежание поражения
электрическим током при снятии крышек для
устранения неисправностей подождите 5 минут
после выключения шнура питания из розетки для
исчезновения остаточного напряжения.
D20
D20
ТИП НЕПОЛАДКИ ПЕРЕЧЕНЬ ПРОВЕРОК СПОСОБ ПРОВЕРКИ
Распылитель не работает См. блок-схему, стр. 18.
Цифровой дисплей пуст
Индикатор состояния платы
управления не загорается
Распылитель не работает Проверьте датчик и его соединения 1. Убедитесь в отсутствии давления в системе (см.
Процедура сброса давления, стр. 9). Проверьте
наличие забивки какого-либо из элементов на пути
тока жидкости, например фильтра.
2. Используйте шланг безвоздушного
краскораспылителя без металлической оплетки
диаметром 6,35 мм (1/4 дюйм.) и длиной не менее
15,2 м (50 фт.). При использовании шланга меньшего
размера либо шланга с металлической опл¸ткой могут
происходить резкие скачки давления.
3. ВЫКЛЮЧИТЕ распылитель и отключите питание.
4. Проверьте датчик и соединения с платой управления.
5. Отсоедините датчик от разъема платы управления.
Проверьте чистоту и надежность контактов датчика и
платы управления.
6. Подсоедините датчик обратно к разъему платы
управления. Подключите питание, ВКЛЮЧИТЕ
распылитель и поверните ручку регулятора по
часовой стрелке на 1/2 оборота. Если распылитель не
работает исправно, ВЫКЛЮЧИТЕ его и перейдите к
следующему шагу.
7. Установите новый датчик. Подключите питание,
ВКЛЮЧИТЕ распылитель и поверните ручку
регулятора по часовой стрелке на 1/2 оборота. Если
распылитель не работает исправно, замените плату
управления.
Показания цифрового дисплея:
CODE 2
Индикатор состояния платы
управления мигает циклически
по 2 раза
