Страница 23
313298
23
Детали — Узлы корпуса привода
и шестерни
Ссыл. ¹ 24 и 25
Ссыл. ¹ 24: узел корпуса привода 287467 для
LineLazer IV 3900/R300; узел корпуса привода 287469
для LineLazer IV 5900
Ссылка
¹
Деталь ¹
Обозначение
Кол-во
Ссыл. ¹ 25: узел корпуса шестерни 287463 для
LineLazer IV 3900/R300; узел корпуса шестерни 287465
для LineLazer IV 5900
Ссылка
¹
Деталь ¹
Обозначение
Кол-во
24
287467
КОРПУС, привод (3900/R300)
1
287469
КОРПУС, привод (5900)
1
24g
ШАЙБА
107089
LineLazer IV 3900/R300
1
194173
LineLazer IV 5900
1
24h
ШАЙБА
116191
LineLazer IV 3900/R300
1
116192
LineLazer IV 5900
1
25
287463
КОРПУС, шестерни (3900/R300)
1
287465
КОРПУС, шестерни (5900)
1
25a
КОМПЛЕКТ, ремонтный, обмотка
287474
LineLazer IV 3900/R300
1
287476
LineLazer IV 5900
1
25b
105489
ШТИФТ
2
25d*
ВАЛ ШЕСТЕРНИ
241110
LineLazer IV 3900/R300
1
241114
LineLazer IV 5900
1
25e*
СТОПОРНОЕ КОЛЬЦО, широкое
113094
LineLazer IV 3900/R300
1
112770
LineLazer IV 5900
1
158
114528
ВИНТ, крепежный
2
181
116618
МАГНИТ
1
182
119562
ВЫКЛЮЧАТЕЛЬ, герконовый
с соединителем
1
*Заказывается отдельно.

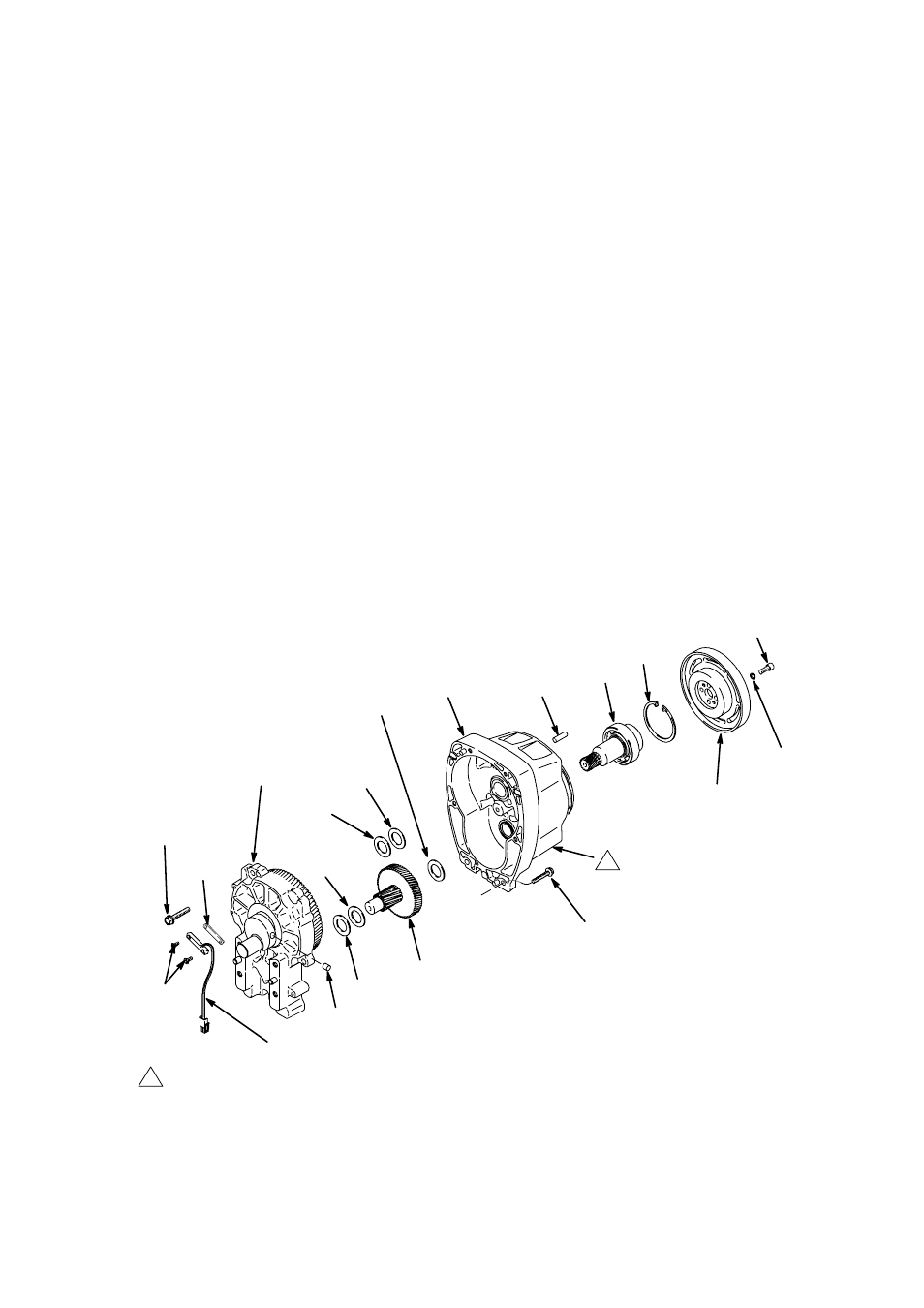

ti6407b
25d
25e
25b
24
1
1
Узел корпуса шестерни (25) включает обмотку муфты сцепления и разъем
182
181
Лист 2 из 7
158
25a
24h
24g
Ссылка 189
Ссылка 212
Ссылка 170
Ссылка 172
Ссылка 86
Ссылка 23
Ссылка 178
Ссылка 179
Ссылка 189
Ссылка 190
