Регулировка датчика пускового механизма, Регулировка датчика расстояния – Инструкция по эксплуатации Graco LineLazer IV 5900_repair
Страница 19
313298
19
Регулировка датчика пускового
механизма
Рекомендации по регулировке датчика пускового
механизма приведены в разделе Устранение
неисправностей и в руководстве по эксплуатации.
Регулировка датчика расстояния
Совмещение шестерни
1.
Сбросьте давление, стр. 7.
2.
См. Рис. 14. Снимите пылезащитный колпачок (142)
с колеса. Удалите гайку (127).
3.
Снимите колесо (120) с устройства LineLazer.
4.
Совместите шестерню (67) с датчиком.
a.
Смещайте шестерню по направлению «из
колеса» с помощью съемника.
b.
Смещайте шестерню по направлению «в
колесо» с помощью молотка.
5.
Установите колесо (120) на устройство LineLazer.
6.
Установите гайку (127) и затяните ее, затем
отвинтите на 1/4 оборота. Установите
пылезащитный колпачок (142) на колесо.
Регулировка высоты датчика
1.
Снимите колесо (120) с устройства LineLazer.
2.
Снимите датчик расстояния (66).
3.
Отрегулируйте высоту узла датчика с помощью
двух гаек на 17 мм так, чтобы нижняя поверхность
датчика находилась на расстоянии в 0,638 +/—0,020
от нижней поверхности экрана. Затяните их
усилием в 0,9 +/— 0,22 Нм.
4.
Снова соберите датчик расстояния (66) и колесо (82).
В
нутренняя сторона шины
16,2 мм
Шина
Датчик
расстояния (66)
Шестерня (67)
Рама
Ось
ti6400a

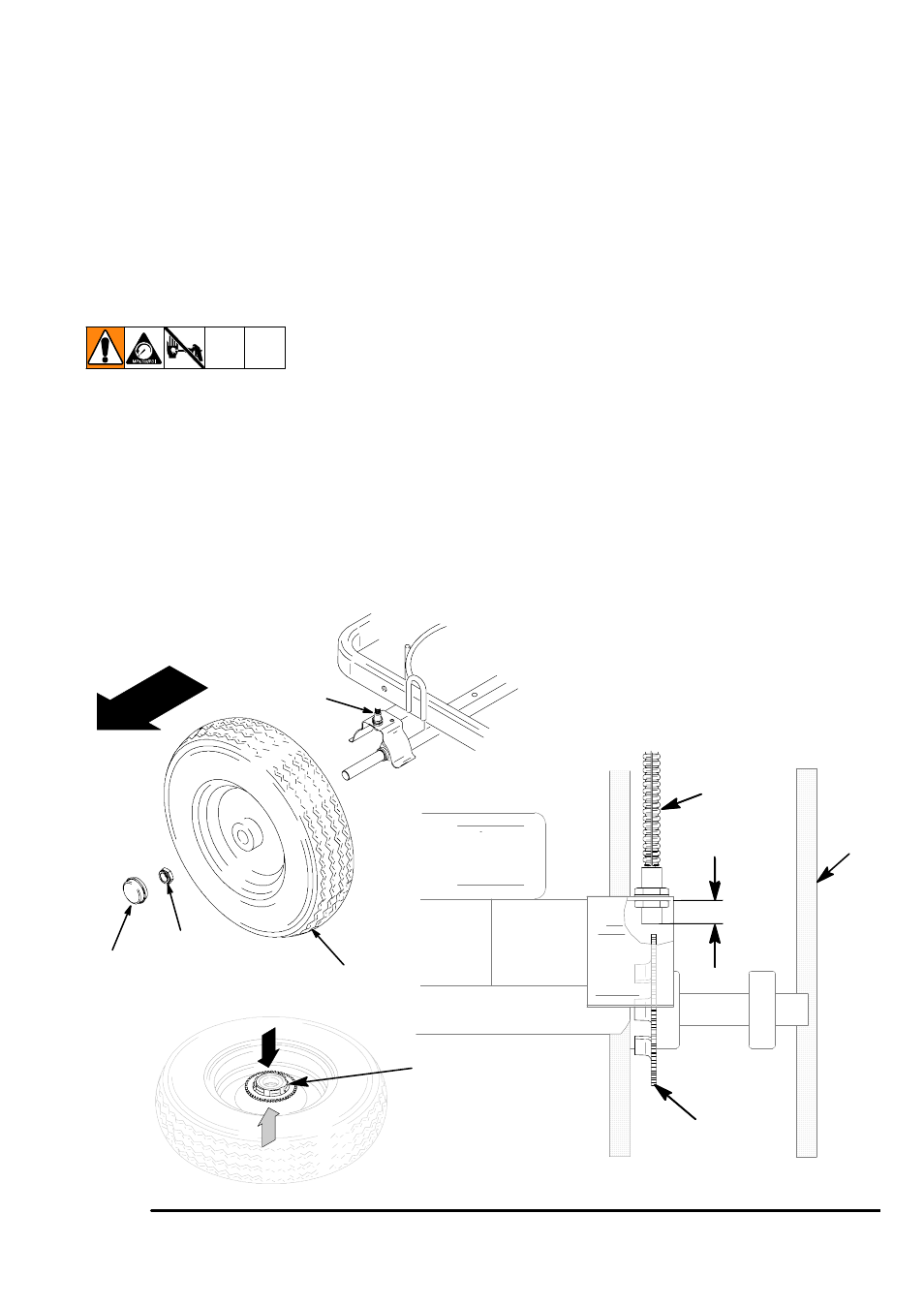

Рис. 14
142
127
120
(120)
66
Деталь датчика расстояния
Шестерня (67)
