Двигатель, Вид снизу – Инструкция по эксплуатации Graco LineLazer IV 5900_repair
Страница 16
313298
16
Двигатель
Демонтаж
1.
Снимите Узел шестерни / Якорь муфты
сцепления / Зажим и Корпус муфты сцепления.
См. страницы 11 — 15.
2.
См. Рис. 12. Снимите зажим (251) и
распределительную коробку (226).
3.
См. Рис. 11. Отсоедините все связанные с ними
провода.
4.
См. Рис. 12. Выкрутите винт (177). Снимите два
винта (117), контргайки (118) и заземляющий
провод (230, 260) с основания двигателя (185).
5.
Аккуратно поднимите двигатель и поместите его на
верстак.
ПРИМЕЧАНИЕ: Любое обслуживание двигателя
должно производиться уполномоченным дилером
компании HONDA.
Кабель главного блока управления
Кабель колесного датчика
Вид снизу
К двигателю
ti6397a
К главному
блоку
управления
Датчик
расстояния
К
Двигатель
Распределительная
коробка.
Счетчик числа ходов
поршня насоса
Муфта
сцепления

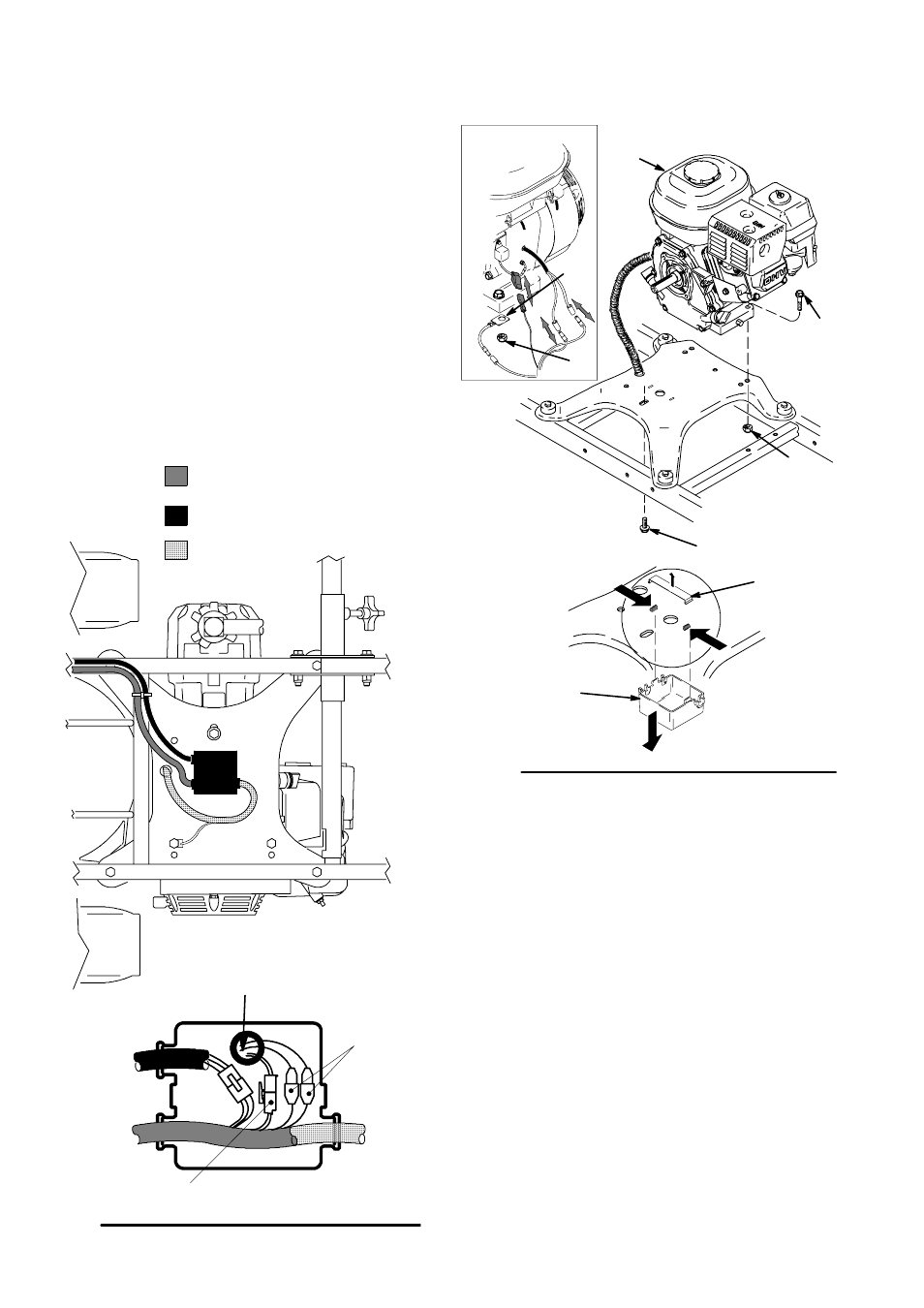

Рис. 11
ti6536a
Двигатель
ti6398a
Рис. 12
118
117
185
177
Ссылка 118
223
226
251
Установка
1.
Аккуратно поднимите двигатель и поместите его на
тележку.
2.
См. Рис. 12. Установите два винта (117) и
заземляющий провод (223, 260) на основания
двигателя, и закрепите их контргайками (118).
Затяните их усилием в 27 - 40,7 Нм.
3.
См. Рис. 11. Подсоедините все необходимые
провода.
4.
Установите Узел шестерни / Якорь муфты
сцепления / Зажим и Корпус муфты сцепления.
См. страницы 11 — 15.
