313298 21

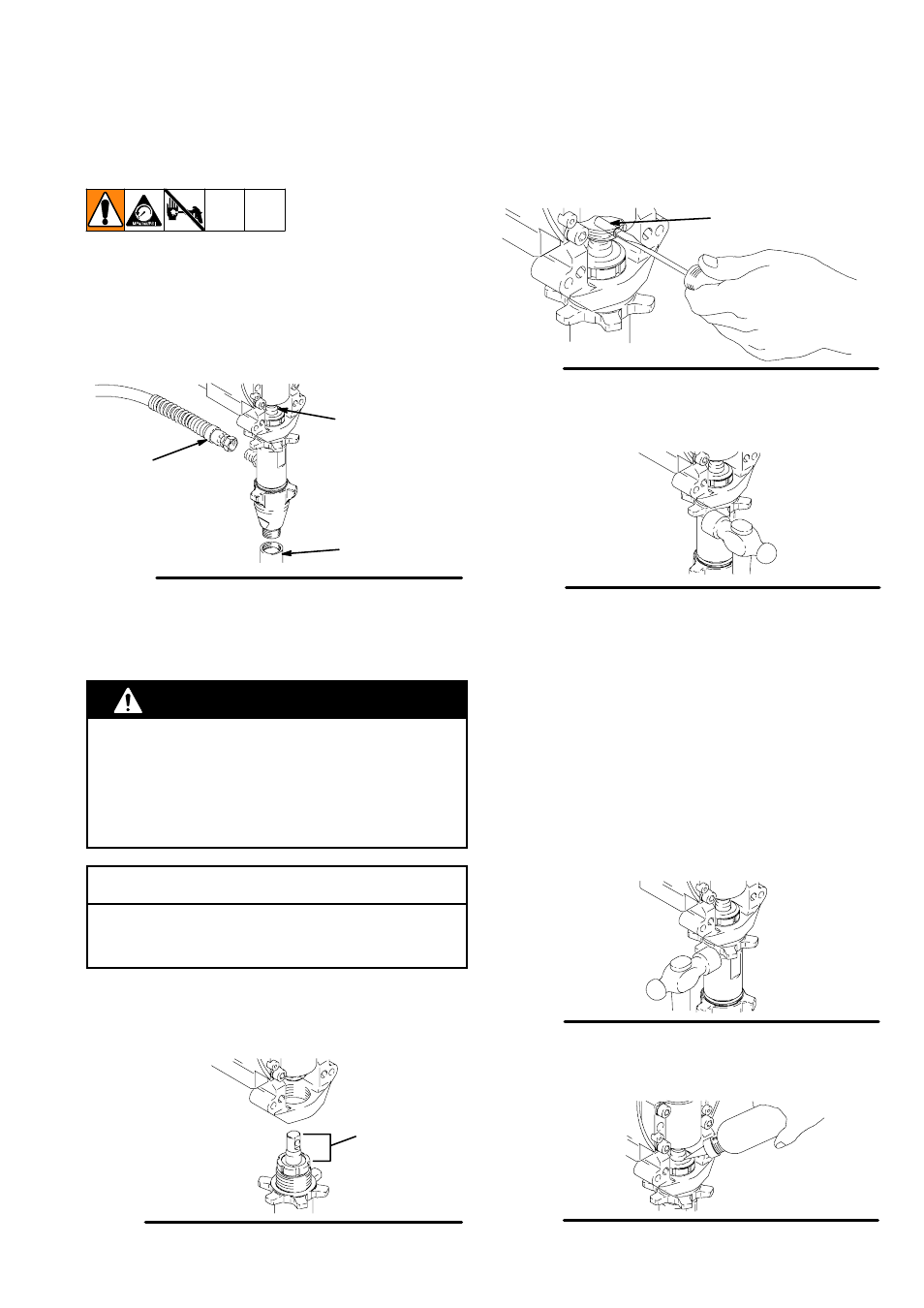

Поршневой насос
Демонтаж
1. Промойте насос.
2. Сбросьте давление, стр. 7.
3. См. Рис. 15. Проверните насос, чтобы шток поршня (A)
занял самое нижнее положение.
4. См. Рис. 15. Отсоедините трубку всасывания (34)
и шланг (100).
Рис. 15
7672C
A
100
34
5. См. Рис. 16. С помощью отвертки сдвиньте
стопорную шайбу вверх и вытолкните
шпильку (235).
Рис. 16 7675B
235
6. См. Рис. 17. Ослабьте контргайку сильным ударом
молотка весом 20 унций (максимум). Открутите
насос.
Рис. 17
7673B
Ремонт
Инструкции по ремонту насоса приведены в руководстве 310643.
Установка
ПРЕДУПРЕЖДЕНИЕ
Неплотная посадка шпильки может привести к
поломке деталей под воздействием усилий,
возникающих при работе насоса. Детали могут быть
выброшены наружу и могут причинить серьезную
травму или повреждения имущества. Убедитесь
в правильности установки шпильки и стопорной
шайбы.
ВНИМАНИЕ
Если контргайка насоса ослабнет при работе, будет
повреждена резьба корпуса подшипника. Убедитесь,
что контргайка надежно затянута.
1. См. Рис. 18. Вытащите шток поршня на 38 мм.
Вкручивайте насос до тех пор, пока не совпадут
отверстия в крестовине подшипника и в штоке
поршня.
Рис. 18 7676B
1,5 дюйма
2. См. Рис. 16. Протолкните шпильку (235)
в отверстие. Сдвиньте стопорную пружину
в кольцевую канавку шатуна.
См. Рис. 19. Навинтите контргайку на насос до упора.
Ввинтите насос в корпус подшипника до упора в
контргайку. Ослабьте насос и контргайку,
отрегулируйте положение насоса так, чтобы его выход
был направлен назад. Затяните контргайку вручную,
затем поверните ее еще на 1/8 - 1/4 оборота ударами
молотка весом 20 унций (максимум) с усилием около
102 Нм.
Рис. 19 7673B
См. Рис. 20. Залейте в гайку уплотнения состав Graco
TSL, пока жидкость не начнет стекать на верхнюю
часть уплотнения.
Рис. 20 7677B
