313298 17
Регулятор давления
Выключатель
Демонтаж
1. Сбросьте давление, стр. 7.
2. См. Рис. 13. Отверните два винта (125) и крышку (31).
3. Разведите защелки разъема дисплея (A) на плате
ПК и отсоедините разъем дисплея.
4. Отсоедините разъем выключателя (B) от платы ПК.
5. Нажмите на два остальных фиксирующих выступа
с каждой стороны выключателя (15g), и снимите
выключатель.
Установка
1. Установите новый выключатель (15g) таким
образом, чтобы его фиксирующие выступы
защелкнулись в внутри корпуса регулятора
давления.
2. Подсоедините разъем выключателя к плате ПК.
3. Подключите разъем дисплея к плате ПК, закройте
защелки разъема дисплея (A) на плате ПК.
4. Установите крышку (31) с двумя винтами (125).
ДВИГАТЕЛЬ
ЗАЗЕМЛЕНИЕ
ti6408a
Кабель
главного
блока
управления
Датчик

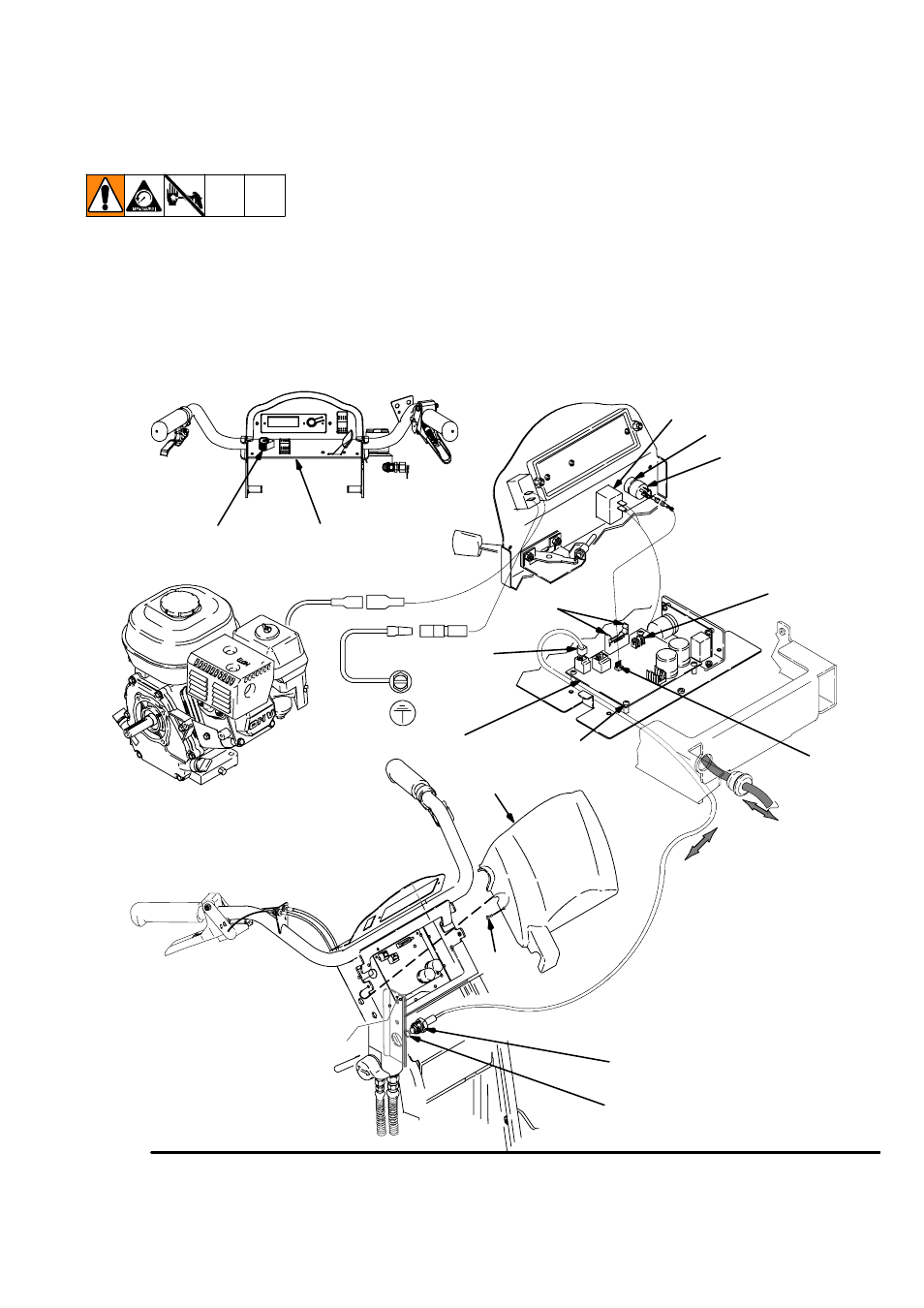

Рис. 13
A
B
15g
125
31
15d
15j
C
216
217
15o 15r
D
15i
15n
