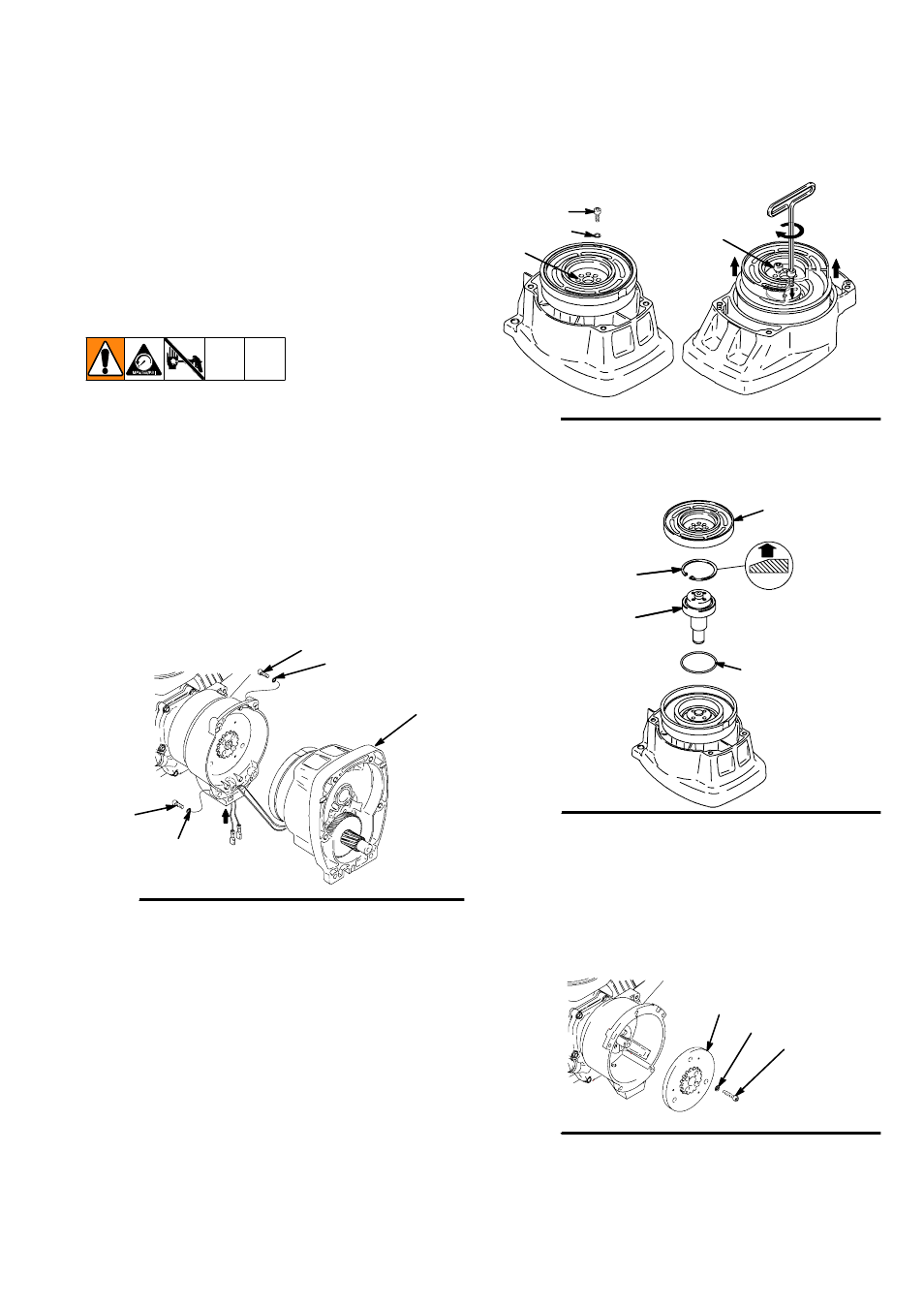

Узел шестерни /
Якорь муфты сцепления / Зажим
Снятие узла шестерни / якоря муфты
сцепления
Узел шестерни
Если узел шестерни (25) еще не извлечен из корпуса
муфты сцепления (85), то выполните операции с 1 по 3.
В противном случае, начните с операции 4.
1.
Снимите корпус привода, см. стр. 12.
2.
См. Рис. 12. Снимите зажим (251) и
распределительную коробку (226).
3.
См. Рис. 11. Отсоедините датчик хода поршня
насоса и кабели муфты сцепления.
4.
См. Рис. 4. Выкрутите четыре винта (189) с
пружинными шайбами (188) и снимите узел
шестерни (25).
ti5480b
189
188
189
188
Рис. 4
25
5.
См. Рис. 5. Поместите узел шестерни (25) на
верстак, сторона ротора должна быть направлена
вверх.
6.
Выкрутите четыре винта (170) с пружинными
шайбами (172). Установите два винта в отверстия
с резьбой (E) в роторе. Поочередно затягивайте
винты, чтобы извлечь ротор.
Рис. 5
E
ti5481b
175
172
ti5987c
E
7.
См. Рис. 6. Снимите стопорное кольцо (25e).
8.
Легкими ударами пластмассового молотка
извлеките вал шестерни (25d).
ti5482b
Ðèñ. 6
25e
25d
8703A
86
25c
Якорь муфты сцепления
9.
См. Рис.7. Воспользуйтесь гайковертом или клином,
установленным между якорем (87) и корпусом
муфты сцепления, чтобы удерживать вал двигателя
при демонтаже.
10. Отверните четыре винта (175) с пружинными
шайбами (172).
11. Снимите якорь (87).
Рис. 7
175
172
87
8704A
