313298
15
Корпус муфты сцепления
Демонтаж
1.
Рис. 10. Отверните четыре винта с круглой головкой
(186) с пружинными шайбами (188), которые крепят
корпус муфты (85) к двигателю.
2.
Отверните винт (177) с нижней стороны
монтажной пластины (96).
3.
Снимите корпус муфты (85).
Установка
1.
Рис. 10. Установите корпус муфты (5).
2.
Установите четыре винта с круглой головкой (186)
с пружинными шайбами (188), и закрепите корпус
муфты (85) на двигателе. Затяните с усилием
22,6 Нм.
3.
Установите крепежный винт с (177) с нижней
стороны
монтажной пластины (96). Затяните его усилием в
35,2 Нм.
ti6643a

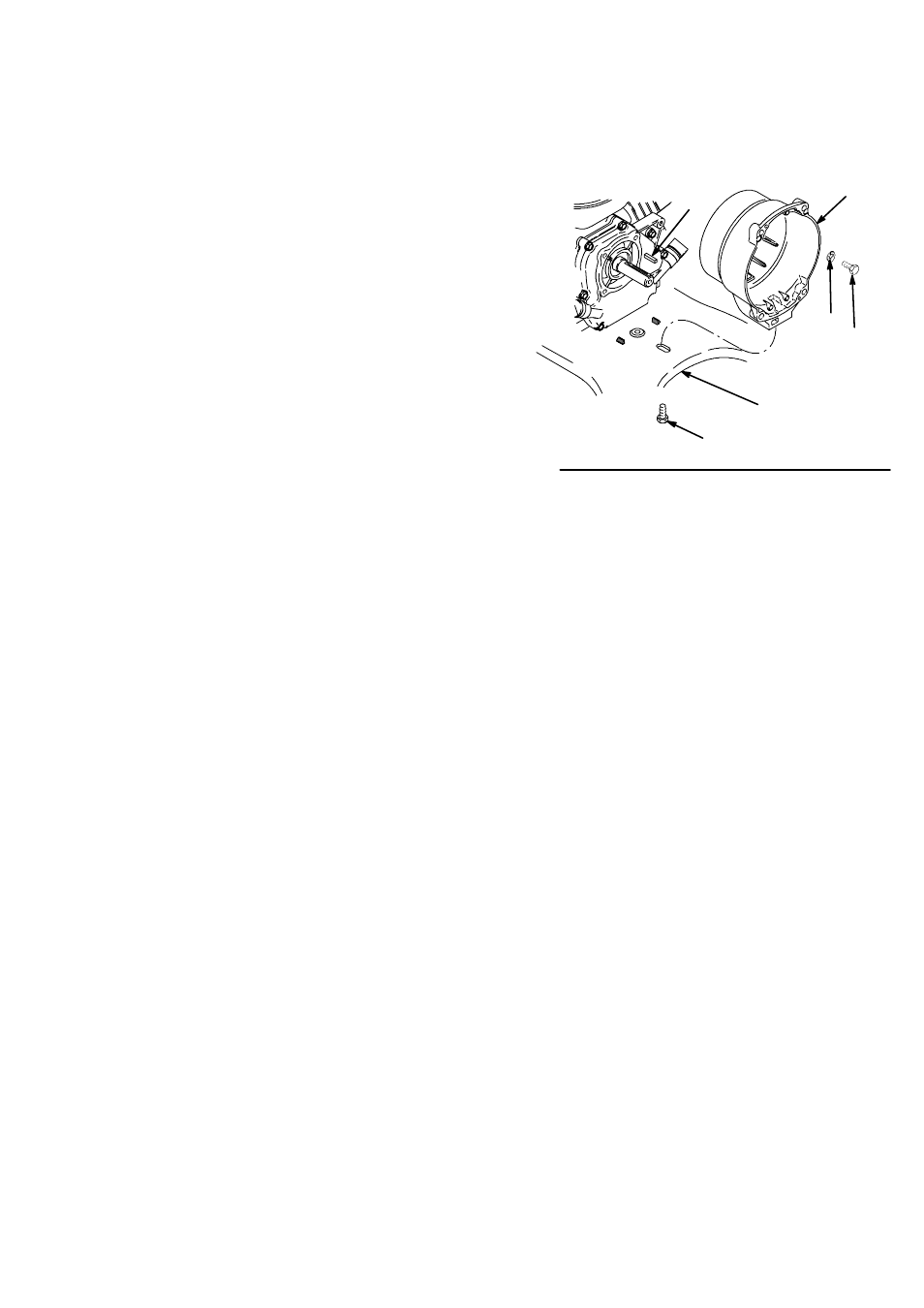

Рис. 10
186
188
85
88
177
96
