Корпус подшипника и шатун
Демонтаж
1.
Сбросьте давление, стр. 7.
2.

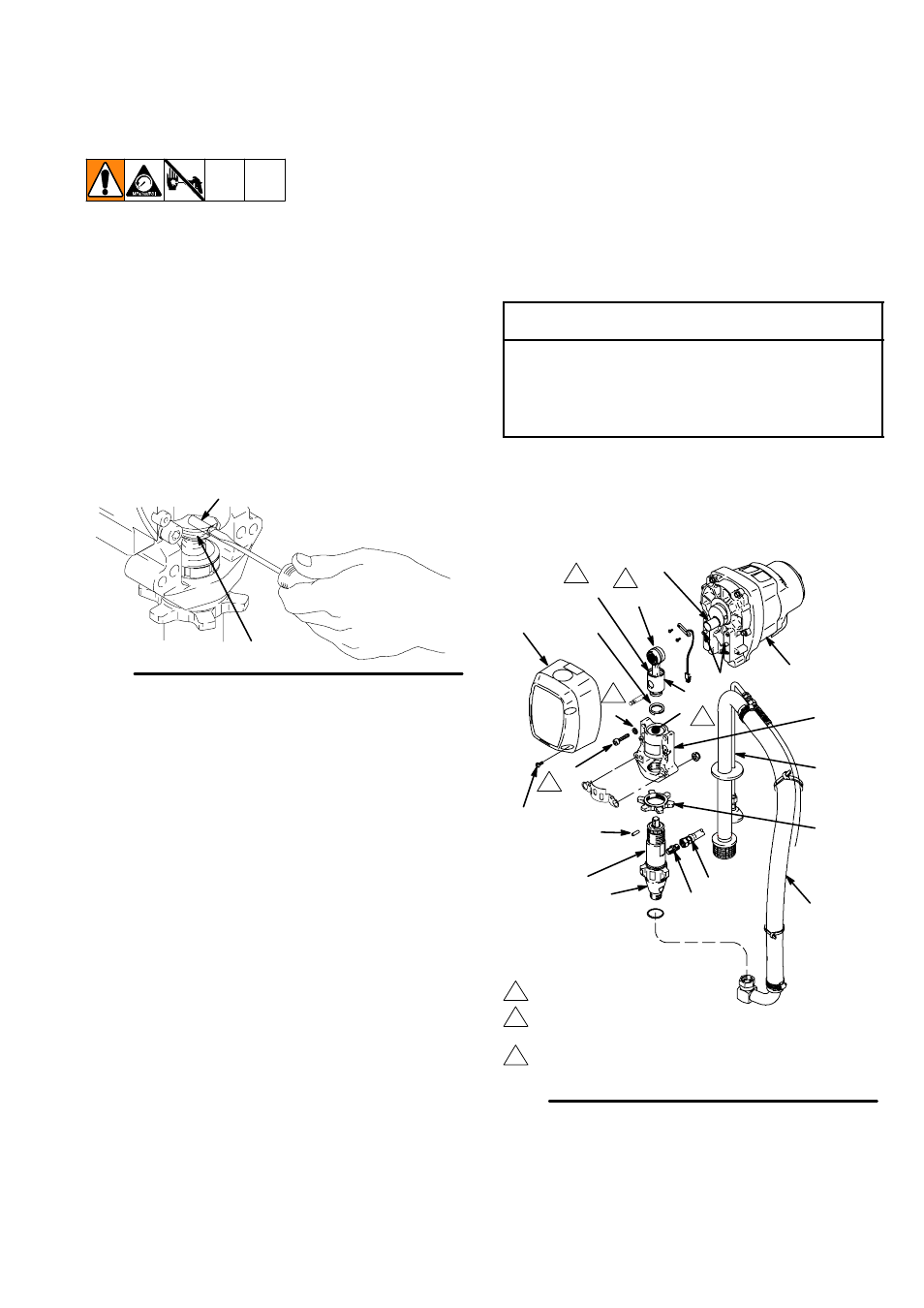

Рис. 2. Отверните винты (187) и снимите переднюю
крышку (83).
3.
Отвинтите от насоса трубку всасывания (34),
придерживайте ключом впускной клапан (A) насоса,
чтобы не ослабить крепление насоса.
4.
Отсоедините выходной шланг насоса (100) от
выходного патрубка поршневого насоса (60).
5.
См. Рис. 1. С помощью отвертки сдвиньте вверх
стопорную шайбу (236) в верхней части насоса.
Вытолкните шпильку (235).
Рис. 1
7675B
235
236
6.
См. Рис. 2. Ослабьте контргайку (84). Отвинтите
и снимите поршневой насос (21).
7.
Удалите четыре винта (183) с пружинными шайбами
(173) из корпуса подшипника (22).
8.
Вытяните шатун (26) и слегка постучите по нижней
задней части корпуса подшипника (22)
пластмассовым молотком, чтобы отделить его от
корпуса привода (24). Извлеките корпус
подшипника и узел шатуна (26) из корпуса привода.
9.
Осмотрите кривошип (B), чтобы выявить
чрезмерный износ; при необходимости замените
детали.
Установка
1.
Равномерно смажьте внутреннюю часть бронзового
подшипника (C) в корпусе подшипника (22)
высококачественным моторным маслом. Обильно
набейте подшипниковой смазкой верхний
роликовый подшипник (E) и нижний подшипник (D)
внутри узла шатуна (26).
2.
Соберите шатун (26) и корпус подшипника (22).
3.
Очистите сопряженные поверхности корпусов
подшипника и привода.
4.
Совместите шатун с кривошипом (B), затем
тщательно совместите установочные штифты (F)
в корпусе привода (24) с отверстиями в корпусе
подшипника (22). Протолкните корпус подшипника
в корпус привода или посадите его на место
легкими ударами пластмассового молотка.
ВНИМАНИЕ
НЕ ИСПОЛЬЗУЙТЕ винты корпуса подшипника (183)
для совмещения или посадки корпуса подшипника
в корпус привода. Совмещайте эти узлы с помощью
установочных штифтов (F), чтобы избежать
преждевременного износа подшипника.
5.
Установите винты (183) с пружинными шайбами
(173) в корпус подшипника. Равномерно затяните
их в соответствии с примечанием 3 к Рис. 2.
6.
Установите насос. Смотрите Поршневой насос,
установка, стр. 21.
ti6395a
LineLazer IV 3900/R300: Момент затяжки в 22,6 Нм
Набивать подшипниковой смазкой 114819
Масло
3
2
1
Рис. 2
Здесь показана модель 248862
LineLazer IV 5900: Момент затяжки в 34 Нм
E
2
C
1
235
187
83
173
3
D
A
34
34g
22
236
100
60
24
B
26
2
F
21
84
183
3
