Корпус привода – Инструкция по эксплуатации Graco LineLazer IV 5900_repair
Страница 12
313298
12
Корпус привода
Демонтаж
1.
Сбросьте давление, стр. 7.
2.
См. Рис. 3. Снимите корпус подшипника. Выполните
операции, описанные в разделе Корпус
подшипника и шатун на стр. 11.
3.
Выкрутите два винта (158) и снимите геркон (182).
4.
Выкрутите шесть винтов (189) из корпуса
шестерни (25).
5.
Легкими ударами молотка по окружности корпуса
привода (24) отделите его. Извлеките корпус
привода непосредственно из корпуса шестерни.
Будьте готовы подхватить блок шестерен (23),
который также может отделиться.
Установка
1.
Обильно набейте подшипниковой смазкой
(поставляемой с запасным блоком шестерен) блок
шестерен (23) и зоны, указанные в примечании 2.
2.
Наденьте шайбу бронзового цвета (24g) на вал,
выступающий из большого вала корпуса привода
(24). Наденьте шайбу серебристого цвета (24h) на
корпус шестерни. Очистите сопряженные
поверхности корпусов шестерни и привода.
Совместите шестерни, затем надвиньте корпус
нового привода непосредственно на корпус
шестерни с установочными штифтами (B).
3.
Вкрутите шесть винтов (189). Попеременно затяните
их в соответствии с примечанием 1 к Рис. 3.
4.
Установите геркон (182) с помощью двух
винтов (158).
5.
Установите корпус подшипника. Проделайте
операции с 1. по 6. раздела Корпус подшипника
и шатун на стр. 11.

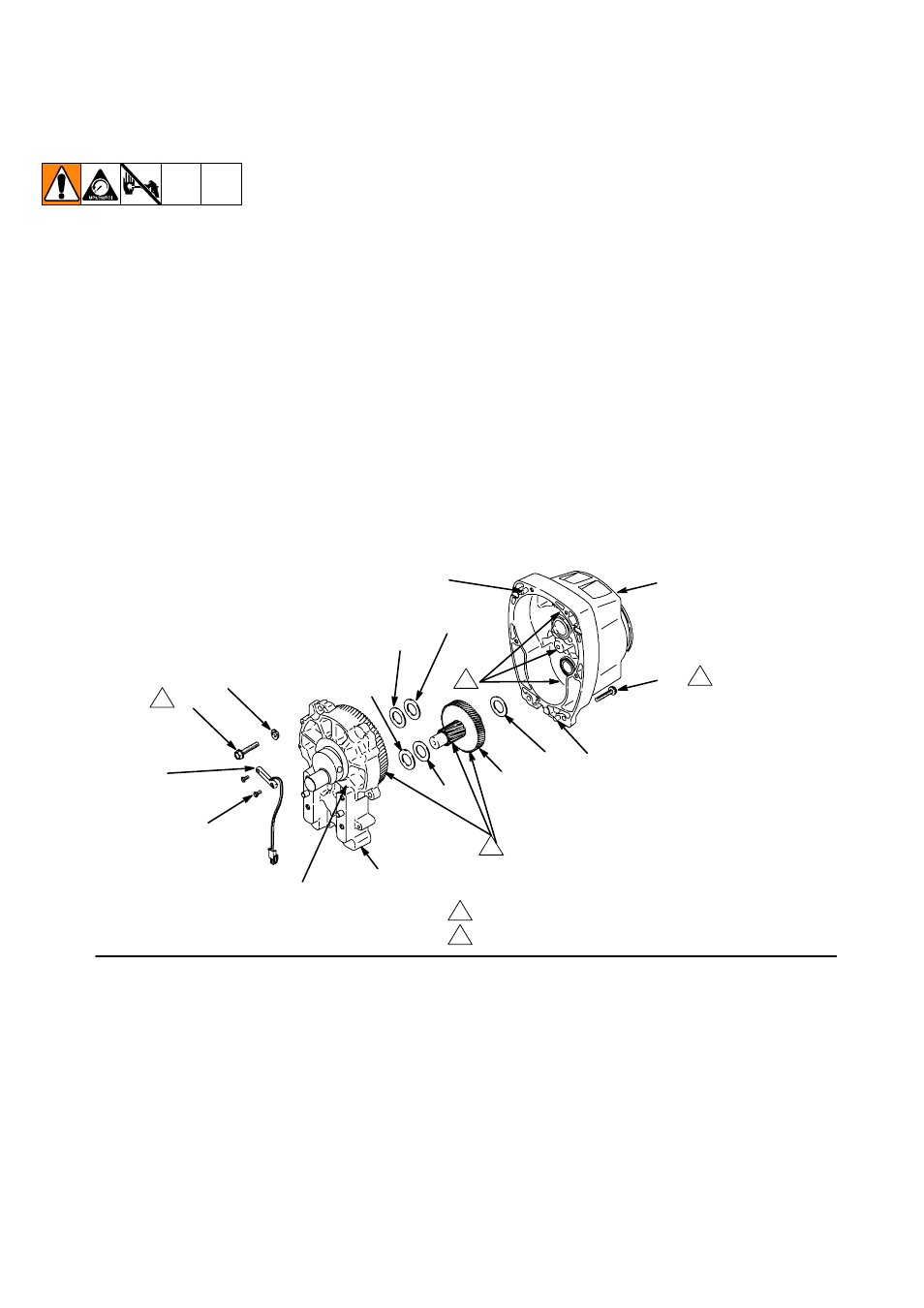

ti6396a
Ðèñ. 3
189
24h
24g
24
25
23
179
178
189
1
1
2
2
Нанесите остающуюся смазку в указанных зонах
173
182
181
158
178
1
LineLazer IV 3900/R300: Момент затяжки в 22,6 Нм
LineLazer IV 5900: Момент затяжки в 34 Нм
2
A
A
