25
Источник
компонентного
видео
Источник
композитного
видео
Приемник
компо-
зитного
видео

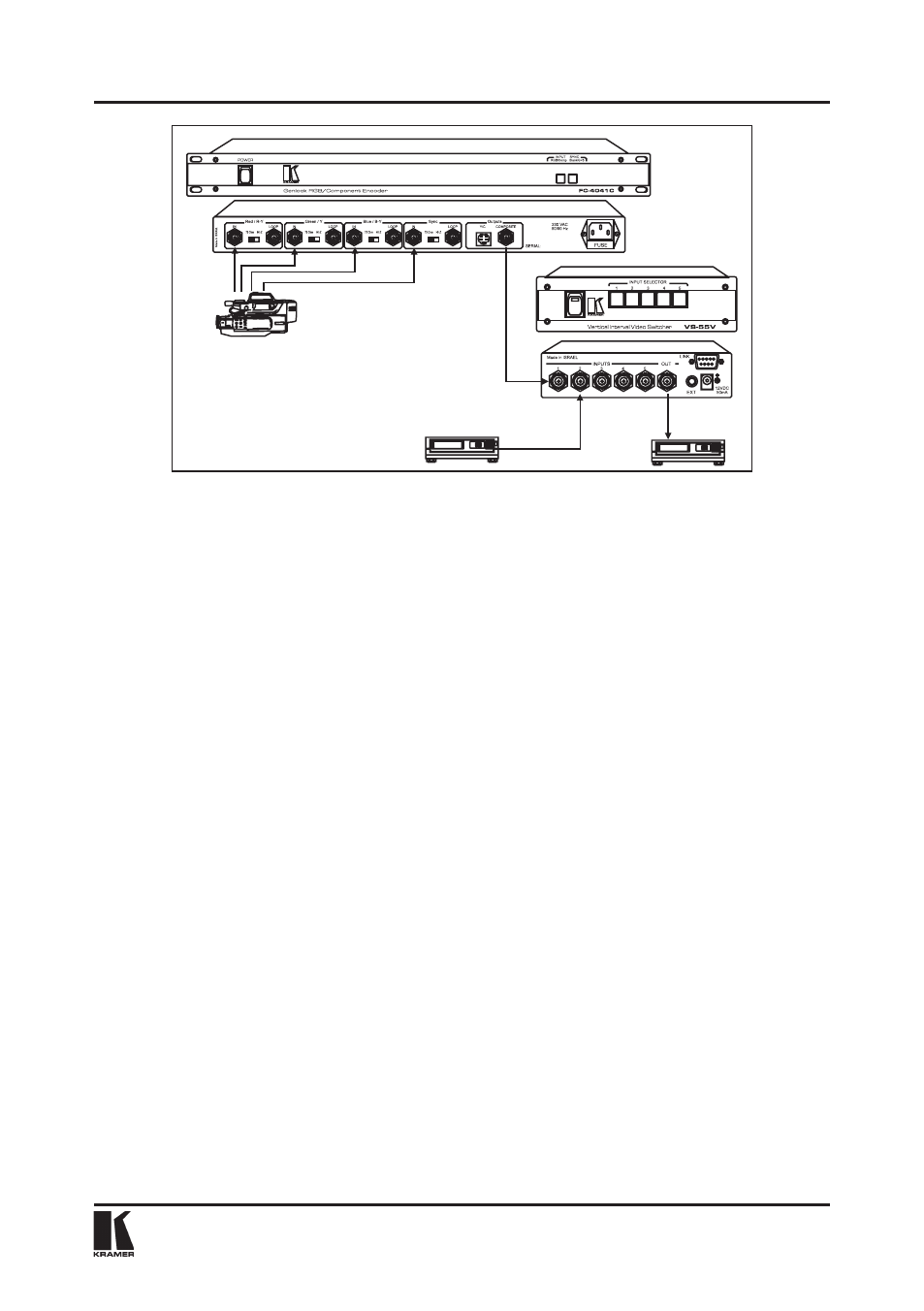

Рис. 12. Интегрирование композитного/RGB источника в композитный/YC коммутатор.
10.5 Преобразование аудиоформата
Профессиональная обработка звука обычно требует использования балан-
сных аудиосигналов, которые менее восприимчивы к помехам благодаря
дифференциальной схеме передачи сигнала. При использовании несим-
метричных и балансных сигналов в одной и той же схеме необходимо уси-
ление или ослабление для согласования уровней. Для этой цели, а также
для преобразования сигнала, может быть использован транскодер аудио-
сигналов (в данном случае это FC-4208), как показано на рисунке 13.
Выполните следующие операции (по необходимости):
1. Подключите один или более источников балансных аудиосигналов к
входным разъемам FC-4208 типа XLR «Channel 1» è «Channel 2».
2. Подключите один или более источников несимметричных аудиосигналов
к входным разъемам FC-4208 типа RCA «Channel 1» è «Channel 2».
3. Для распределения несимметричных аудиосигналов подключите вы-
ходы устройства к распределителю аудиосигналов (например, Kramer
VM-50A).
4. Для распределения балансных аудиосигналов подключите выходы уст-
ройства к распределителю балансных аудиосигналов (например, Kram-
er VM-1110).
5. Работайте с источниками, приемниками и Вашим устройством.
6. Используйте органы управления на передней панели для активирова-
ния различных функций по необходимости (подробнее см. раздел 9).
Примеры применения
