Страница 19: 1 монтаж в стойку
19

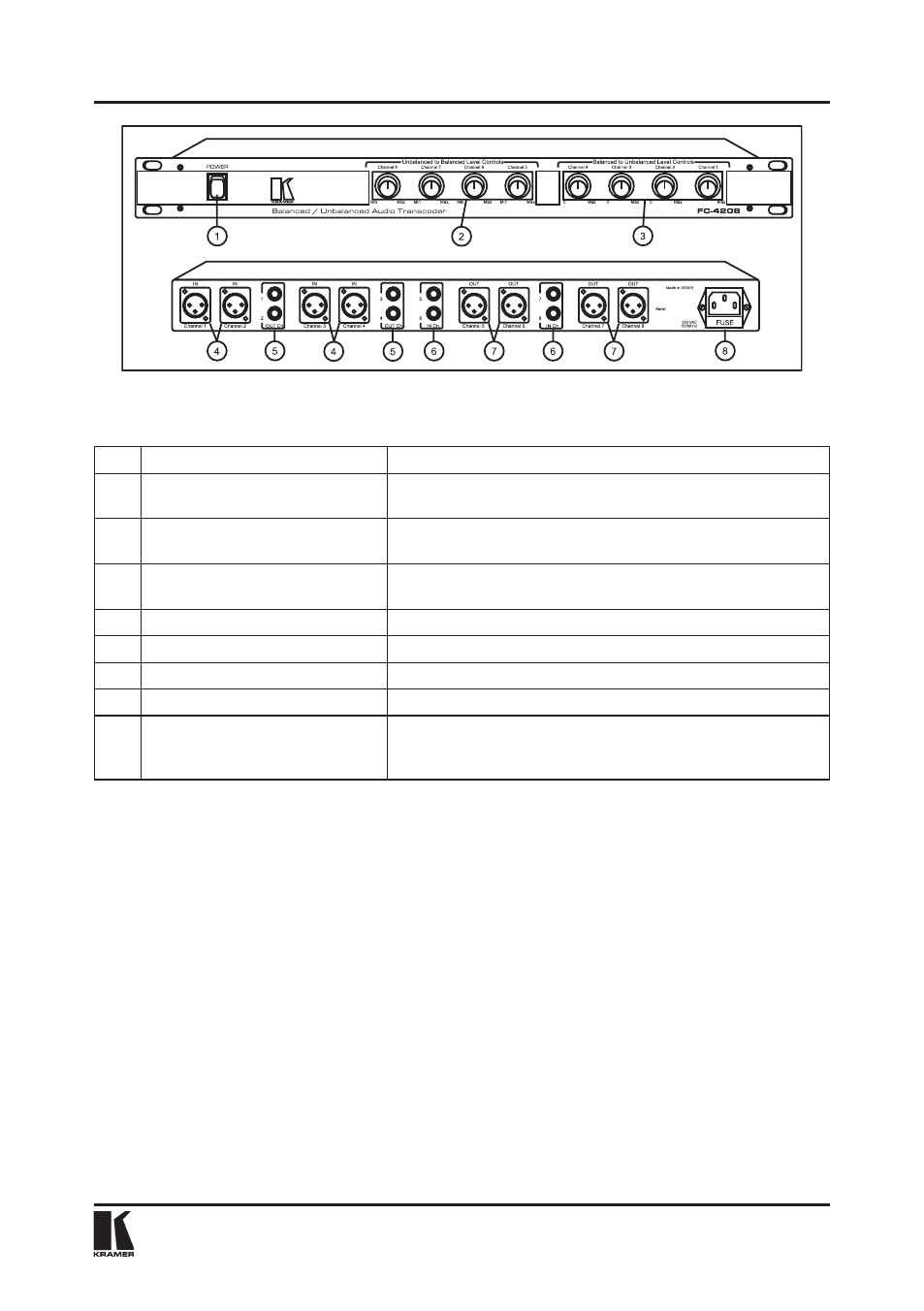

Рис.8. Внешний вид передней и задней панелей FC-4208
Таблица 9. функции передней и задней панелей FC-4208
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Регуляторы «Unbalanced to
Balanced Level»
Регулируют уровень выходных балансных аудиосигналов.
3.
Регуляторы «Balanced to
Unbalanced Level»
Регулируют уровень выходных несимметричных аудиосиг-
налов.
4.
Розетки XLR «IN» Channel 1–4
Балансные аудиовходы.
5.
Разъемы RCA «OUT Ch»
Несимметричные аудиовыходы.
6.
Разъемы RCA «IN Ch»
Несимметричные аудиовходы.
7.
Розетки XLR «OUT» Channel 5–8 Балансные аудиовыходы.
8.
Разъем подключения источника
питания
3-контактный разъем подключения сетевого шнура пита-
ния. Прямо под разъемом расположен держатель предох-
ранителя с соответствующим плавким предохранителем.
6 ИНСТРУКЦИЯ ПО УСТАНОВКЕ
6.1 Монтаж в стойку
Устройства FC-19, FC-4041C, FC-4042, FC-4043, FC-4044 è FC-4208 могут
быть установлены в стандартную монтажную 19” стойку (1U) EIA, и имеют
специальные монтажные «ушки» на концах передней панели. Для установ-
ки данных устройств просто поместите ушки прибора напротив направля-
ющих стойки и вставьте стандартные винты в каждое из четырех угловых
отверстий. FC-10 è FC-10D могут быть установлены в монтажную стойку с
помощью специального адаптера (см. раздел 4.1). Пространство сверху и
снизу для вентиляции всем этим устройствам не требуется.
