10.2 Использование компьютерной графики при производстве
видео в формате YC
Некоторые преобразователи частоты развертки, которые преобразуют гра-
фику VGA/XGA в видео, генерируют только композитный видеосигнал. FC-
10 преобразует композитный видеосигнал в s-Video (YC), таким образом,
давая возможность использовать компьютерную графику при професси-
ональном производстве видео в формате YC, как показано на рисунке 10.
Выполните следующие операции (по необходимости):
1. Подключите источник композитного видеосигнала к разъему типа BNC
«CV IN» FC-10
2. Подключите приемника сигнала YC к 4-контактному разъему «YC OUT»
FC-10.
3. Работайте с источником, приемником и FC-10.
Источник
композитного видео
Приемник
видеосигналов YC
Источник
питания

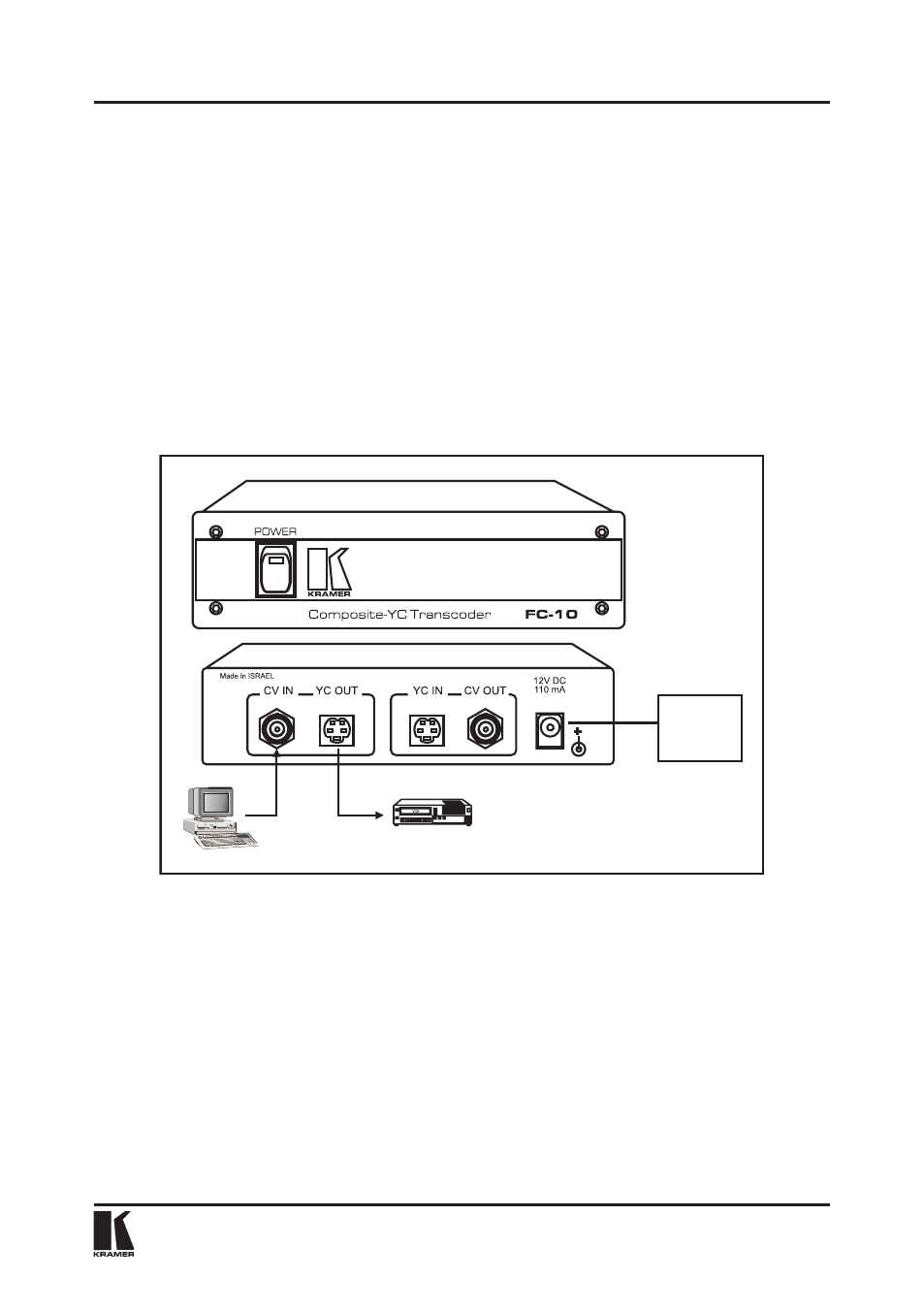

Рис.10. Использование компьютерной графики при производстве видео в формате YC
10.3 Типовое преобразование композитного/YC сигнала в
компонентный/RGB
На рисунке 11 показана типичная схема включения преобразователей
форматов Kramer, описанных в данном Руководстве: входящие сигналы от
источников композитного видео и YC (s-Video) преобразуются мультистан-
дартным декодером (в данном случае это FC-4044) в компонентные и RGB
выходные сигналы, которые потом посылаются на два различных прием-
ника. Для того, чтобы управлять дисплеем RGB, параллельно к выходам
RGB можно подключить модулятор/смеситель цветности. Смеситель — это
устройство, используемое для объединения видеосигналов от двух или бо-
Примеры применения
