Страница 13
13

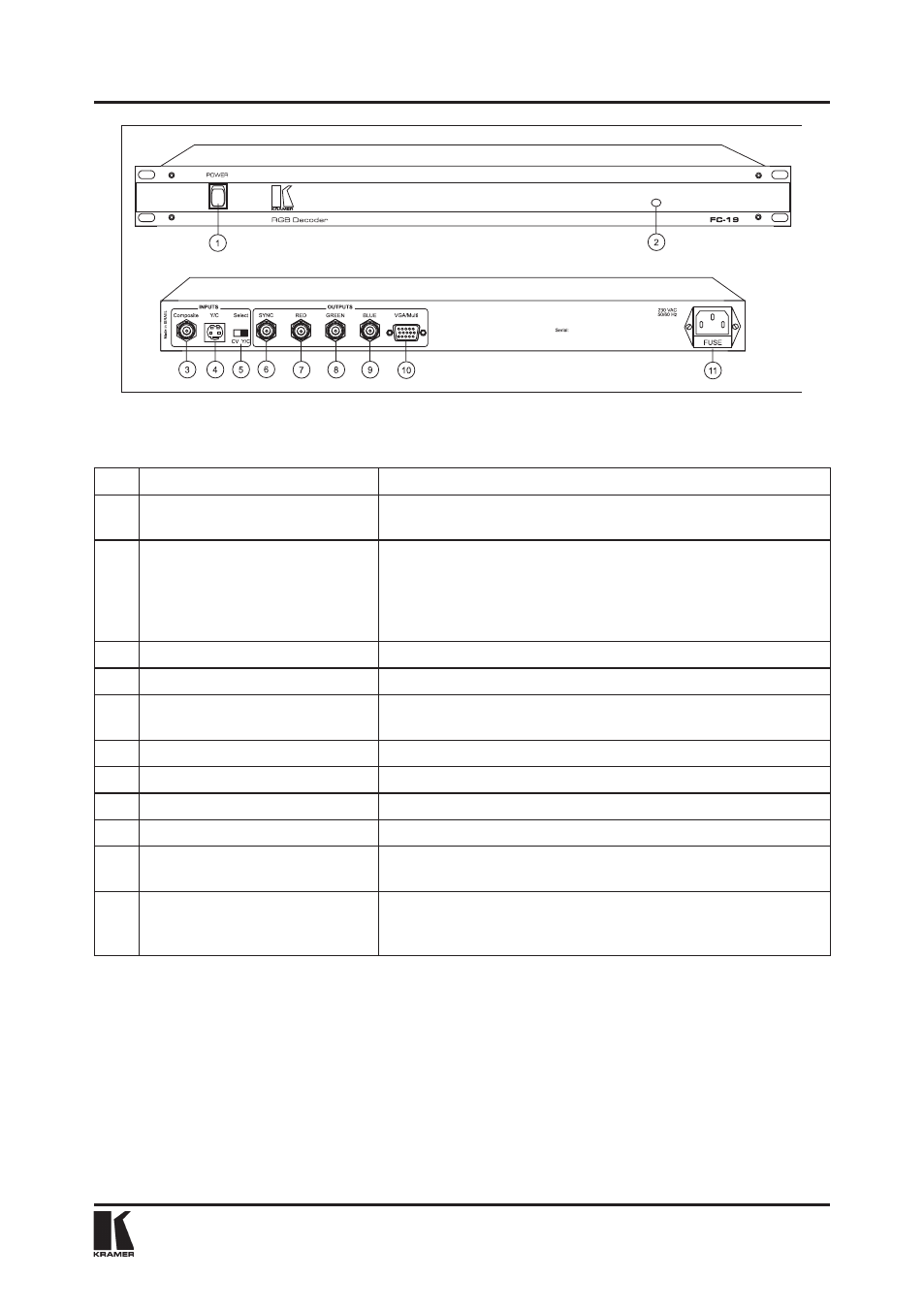

Рис.3. Внешний вид передней и задней панелей FC-19
Таблица 4. Функции передней и задней панелей FC-19
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Внутренний подстроечный
регулятор (на нижней части)
Не используется.
ПРЕДУПРЕЖДЕНИЕ.
Регулировки или попытки регулировки подстроечного эле-
мента не допускаются. Невыполнение данного предупреж-
дения может привести к повреждению устройства.
3.
Разъем BNC «Composite»
Вход композитного видео
4.
4-конт. разъем «Y/C»
Вход s-Video
5.
Переключатель Select «CV/YC» Выбор формата для преобразования: композитное видео
или s-Video
6.
Разъем BNC «SYNC»
Выход синхросигнала
7.
Разъем BNC «RED»
Выход сигнала RED
8.
Разъем BNC «GREEN»
Выход сигнала GREEN
9.
Разъем BNC «BLUE»
Выход сигнала BLUE.
10. Разъем HD15 «VGA/Multi»
Выход сигнала типа VGA (частота горизонтальной синхро-
низации 15 кГц, преобразования развертки нет).
11. Разъем подключения источни-
ка питания
3-контактный разъем подключения сетевого шнура питания.
Прямо под разъемом расположен держатель предохраните-
ля с соответствующим плавким предохранителем.
5.4. Что необходимо знать о FC-4041C
Kramer FC-4041C полностью широковещательный, современный преобра-
зователь RGBS/компонентного видеосигнала в композитный и S-Video. FC-
4041C кодирует RGBS или компонентные сигналы (Y, R-Y è B-Y) в сигналы
композитного видео и S-Video. Каждый из входов является проходным и
имеет концевые переключатели, позволяющие подключить параллельно дру-
гие приемники RGBS и компонентных сигналов. С помощью переключателей
на передней панели FC-4041C пользователь может выбрать тип синхрониза-
ции: или отдельный синхросигнал, или совмещенный с сигналом Green. Так-
Преобразователи форматов
