KRAMER ELECTRONICS, LTD.
24
лее источников. Синхронизированные входные сигналы смешиваются друг
с другом, к ним добавляются различные спецэффекты в соответствии с
возможностями используемого смесителя видеосигналов.
Выполните следующие операции (по необходимости):
1. Подключите источники видеосигнала CV/YC к входам (в данном случае
это FC-4044).
2. Подключите к выходам два различных приемника RGB/компонентных
сигналов.
3. Работайте с источниками, приемниками и Вашим устройством.
4. Используйте органы управления на передней панели для активирова-
ния различных функций по необходимости (подробнее см. раздел 9).
Источник
композитного
видео
Источник s-Video
Приемник компонентных
видеосигналов
Модулятор/смеситель
цветности
Программные переключения
Монитор RGB

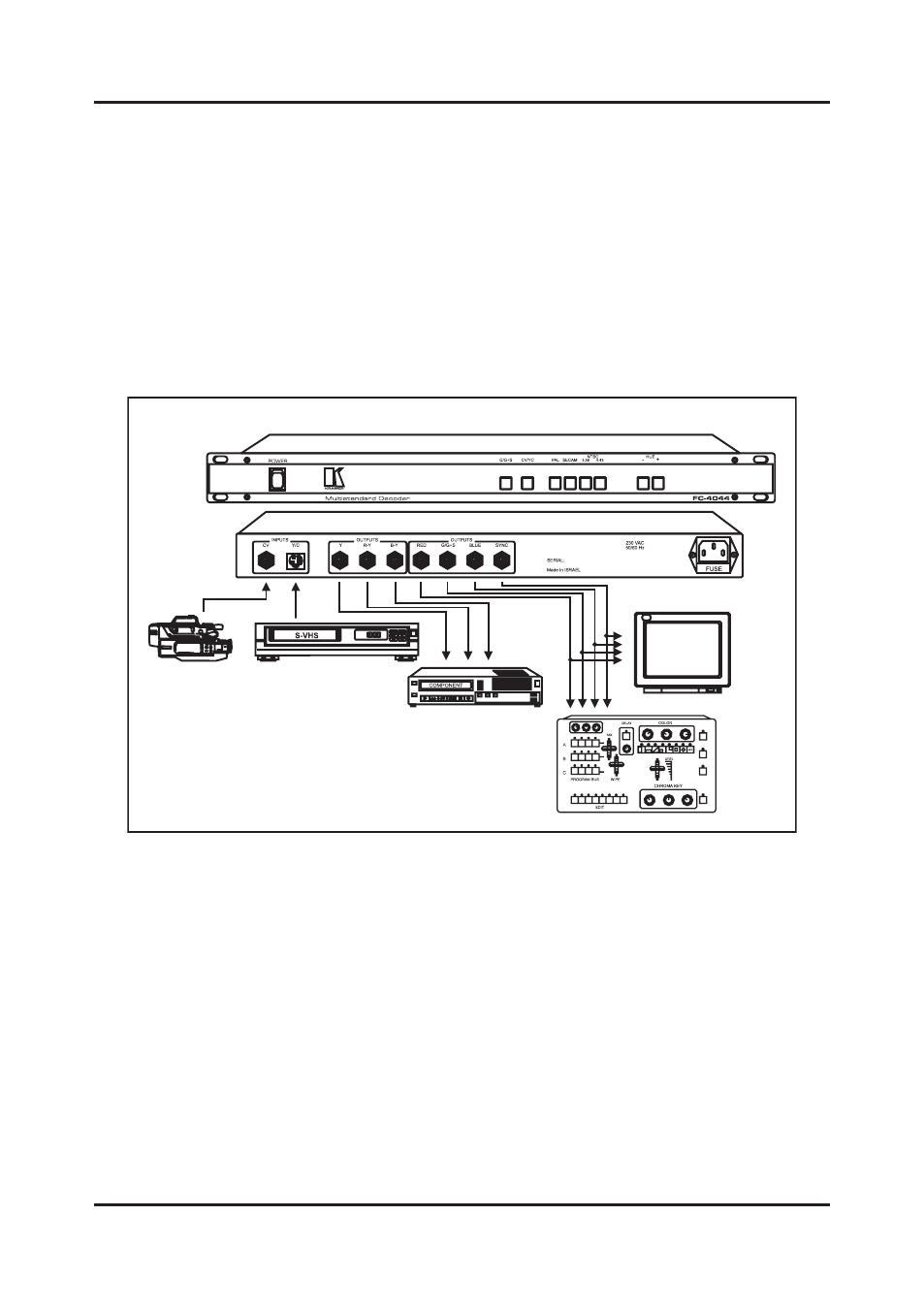

Рис. 11. Типичные соединения изделия при использовании с PC или при презентациях
10.4 Интегрирование композитного/RGB источника в
композитный/YC коммутатор
Иногда бывает необходимо переключить источник компонентных виде-
осигналов около композитных или Y/C-источников для редактирования
изображения перед обработкой. Некоторые, но не все источники ком-
понентных видеосигналов имеют композитный или Y/C-выход. Для того
чтобы выполнить подобную задачу, необходим видеокодер, чтобы преоб-
разовать сигналы или YUV, èëè RGB в композитные и Y/C сигналы, как
показано на рисунке 12.
Примеры применения
