KRAMER ELECTRONICS, LTD.
16
5.6 Что необходимо знать о FC-4043
Транскодер сигналов композитного видео/YC в компонентный сигнал
Kramer FC-4043 преобразует сигналы композитного видео и Y/С в самый
широко используемый профессиональный видеоформат — компонент-
ное видео (Y, R-Y, B-Y) в двух направлениях. В большинстве видеостудий и
продюсерских центров существует потребность в преобразовании из одно-
го формата в другой, и поэтому транскодер Kramer FC-4043 — отличный
выбор, так как он работает с самыми распространенными стандартами:
PAL, SECAM è NTSC (обоими), — и в двух направлениях. Операция деко-
дирования управляется микропроцессором через внутреннюю шину I
2
C,
устройство обеспечивает преобразование стандартов между PAL è SECAM.
Внешний вид и функции передней и задней панелей FC-4043 представлены
на рисунке 6 и в таблице 7.
ПРИМЕЧАНИЕ
Инструкции по использованию устройства см. в разделе 9.

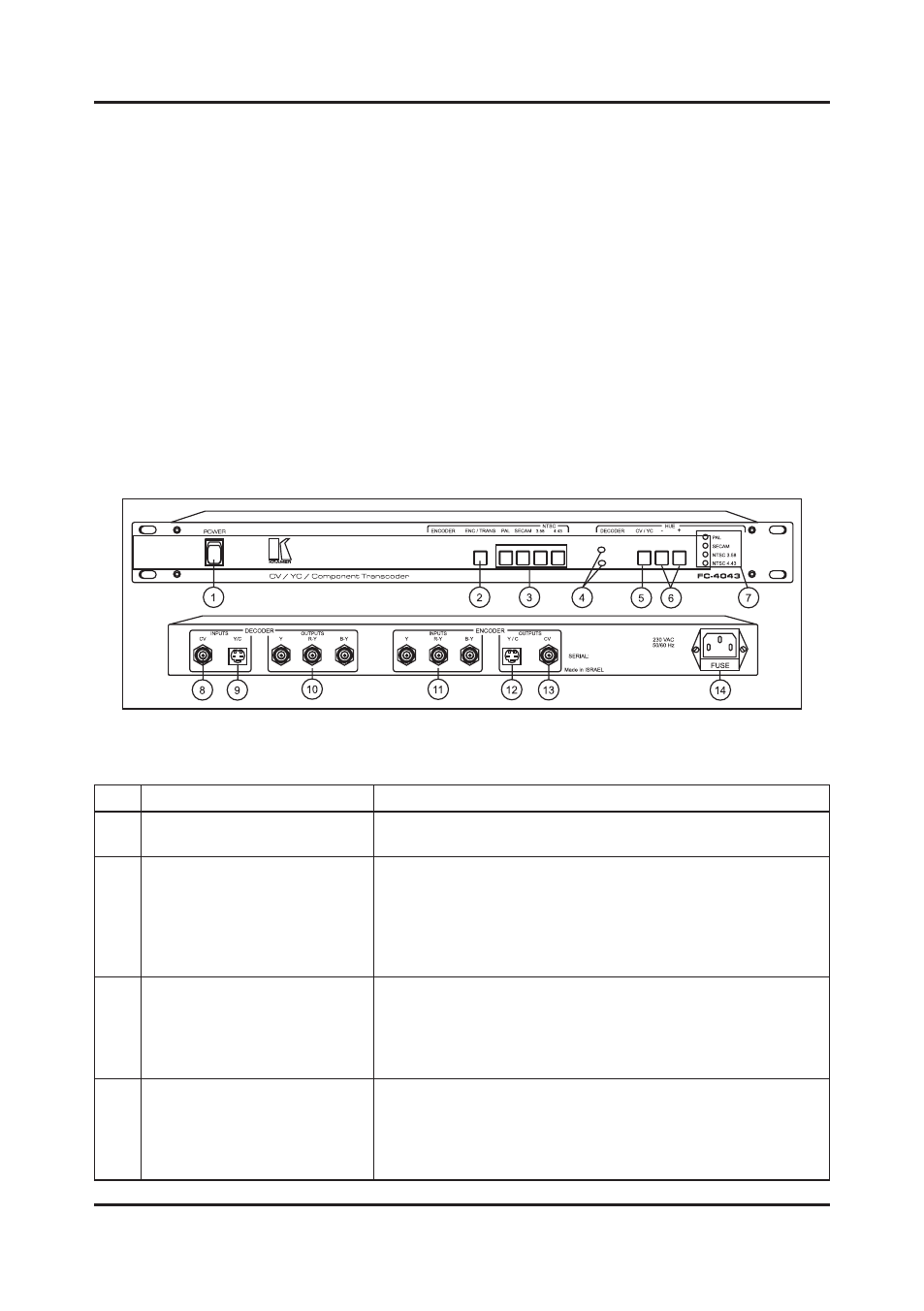

Рис.6. Внешний вид передней и задней панелей FC-4043
Таблица 7. Функции передней и задней панелей FC-4043
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Кнопка «ENC/TRANS»
Выбор функции кодера или транскодера. Когда выбран транс-
кодер (кнопка не светится), между компонентными выходами
компонентов формируется внутренняя связь между компо-
нентными выходами секции декодера и компонентными вхо-
дами секции кодера — допуская, например, преобразование
композитного сигнала из SECAM â PAL (или наоборот).
3.
Кнопки кодера «PAL»,
«SECAM», «3.58», «4.43»
Кнопки со светодиодной индикацией: выбор необходимого
выходного стандарта кодирования. Заметьте, устройство не
преобразует частоту развертки между PAL è NTSC, но, на-
пример, может вносить поправку выхода NTSC 4,43 МГц из
входа NTSC 3,58 МГц.
4.
Подстроечные регуляторы
Не используются.
ПРЕДУПРЕЖДЕНИЕ
Регулировки или попытки регулировок подстроечных эле-
ментов не допускаются. Невыполнение данного предупреж-
дения может привести к повреждению устройства.
Преобразователи форматов
