KRAMER ELECTRONICS, LTD.
22
торов уровней до тех пор, пока не будет достигнут удовлетворительный
уровень аудиосигнала.
10 ПРИМЕРЫ ПРИМЕНЕНИЯ
10.1 Преобразование между двумя форматами
FC-10D может использоваться для одновременного двунаправленного
преобразования из композитного видео в YC и из YC в композитное видео
для студийных применений, как показано на рисунке 9. При такой схеме
включения сигналы YC можно наблюдать на мониторе с композитным ви-
деовходом! Выполните следующие операции (по необходимости):
1. Подключите источник композитного видеосигнала к разъему «CV IN»
FC-10D.
2. Подключите приемник сигналов YC к разъему «YC OUT» FC-10D.
3. Подключите источник сигналов YC к разъему «YC IN» FC-10D.
4. Подключите приемник композитного видеосигнала к разъему «YC
OUT» FC-10D.
5. Подключите к FC-10D источник питания постоянного тока =12 В с соот-
ветствующей полярностью.
6. Работайте с источниками, приемниками и FC-10D. Нажмите один из
контрольных переключателей, чтобы выбрать режим работы PAL èëè
NTSC.
ПРИМЕЧАНИЕ
Устройство не может преобразовывать композитный сигнал
стандарта PAL â Y/C стандарта NTSC. Кодирование и деко-
дирование выполняется только в рамках одного и того же
стандарта
Источник
композитно-
го видео
Приемник
видеосигна-
лов YC
Источник
видеосигна-
лов YC
Приемник композитного
видео (или монитор)
Источник
питания

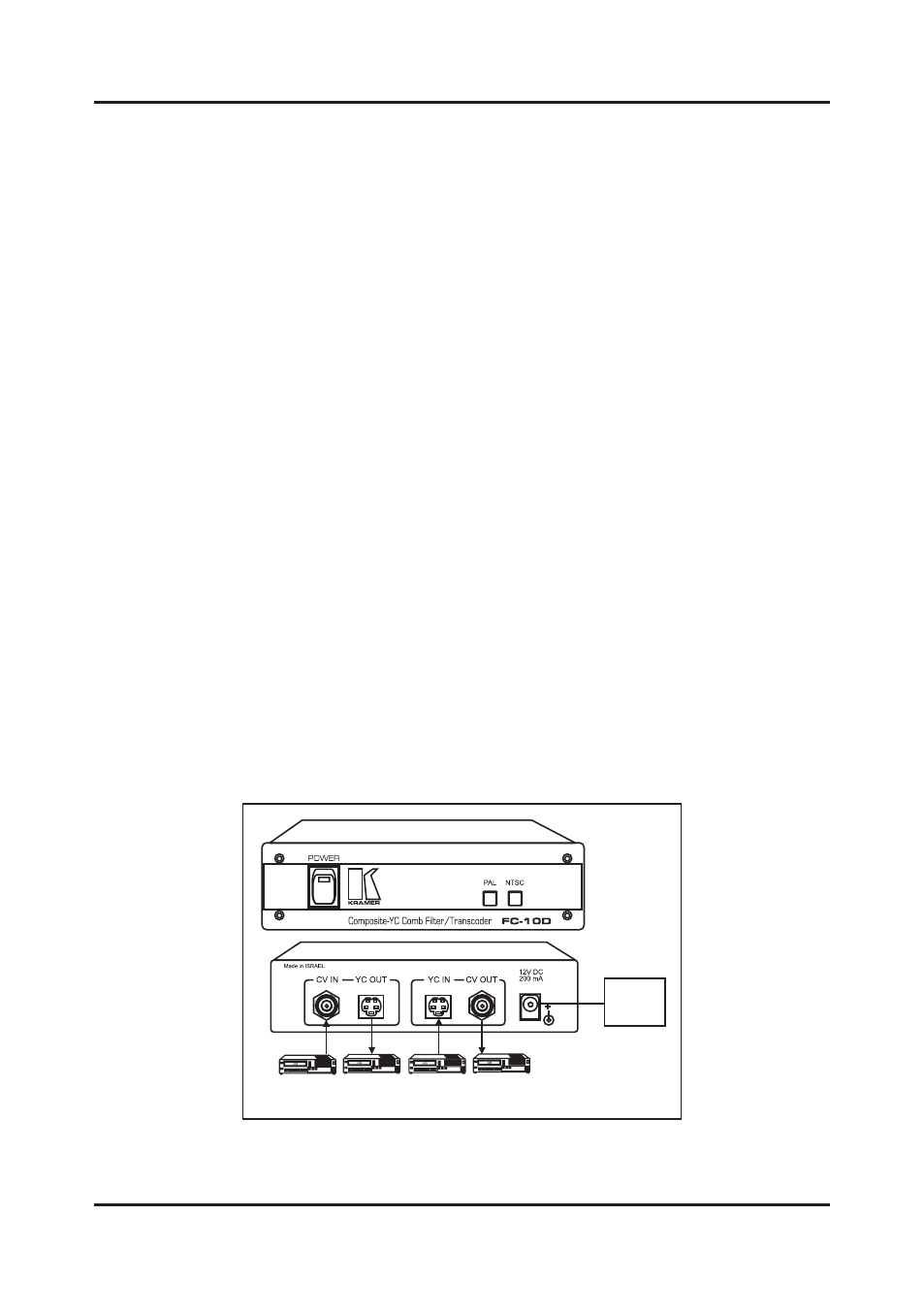

Рис. 9. Преобразование между двумя видеоформатами
Примеры применения
