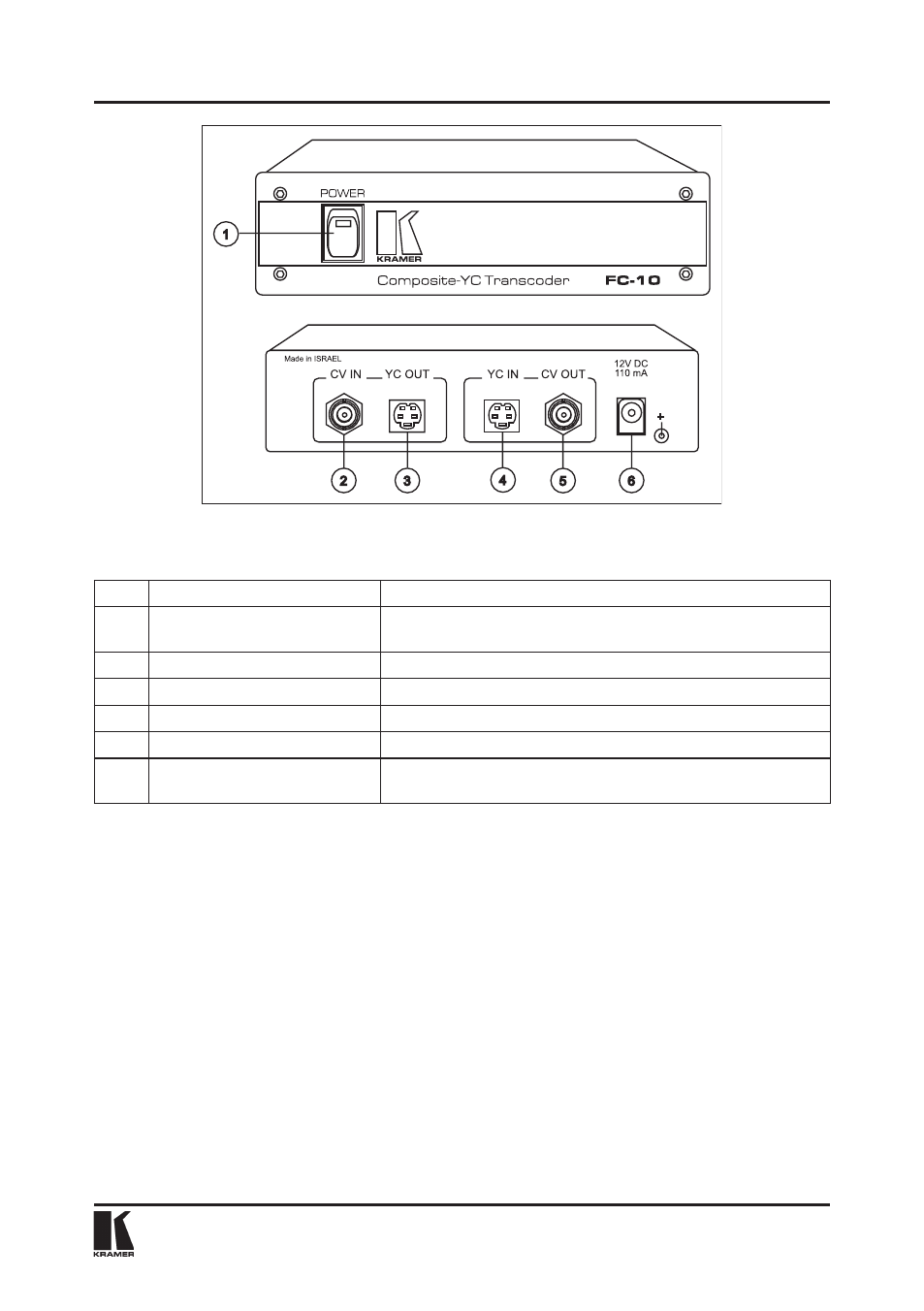

Рис.1. Внешний вид передней и задней панелей FC-10
Таблица 2. Функции передней и задней панелей FC-10
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Разъем BNC «CV IN»
Вход композитного видео
3.
4-конт. разъем «YC OUT»
Выход s-Video
4.
4-конт. разъем «YC IN»
Вход s-Video
5.
Разъем BNC «CV OUT»
Выход композитного видео
6.
Разъем «12VDC»
Разъем подключения источника питания постоянного тока
к устройству
5.2 Что необходимо знать о FC-10D
Транскодер для преобразования композитного сигнала в сигнал Y/C с
гребенчатым фильтром Kramer FC-10D разработан для преобразования
между двумя популярными видеоформатами: композитным видео и Y/C
(S-Video). Декодирование из композитного видео в Y/C осуществляется
цифровым способом с помощью гребенчатого фильтра и методов цифро-
вой обработки изображения для минимизации сползания точек и цветовой
перекрестной помехи сигнала Y. Кроме этого, FC-10D обеспечивает неза-
висимый маршрут Y/C — композитное видео для одновременной работы
в двух направлениях. Преобразователь Kramer FC-10D очень мал, питается
от внешнего источника питания постоянного тока 12 В и поэтому отлично
подходит для работы вне помещения. Внешний вид и функции передней и
задней панелей FC-10D представлены на рисунке 2 и в таблице 3.
ПРИМЕЧАНИЕ
Инструкции по использованию устройства см. в разделе 9.
