5.5 Что необходимо знать о FC-4042
Транскодер сигналов RGBS в компонентное видео Kramer FC-4042 преоб-
разует сигнал между двумя самыми широко используемыми профессио-
нальными видеоформатами: компонентным видео (Y, R-Y, B-Y) è RGBS.
В большинстве видеостудий и продюсерских центров существует потреб-
ность в преобразовании из одного формата в другой, и поэтому транско-
дер Kramer FC-4042 — отличный выбор, так как он работает одновременно
в обоих направлениях. Внешний вид и функции передней и задней панелей
FC-4042 представлены на рисунке 5 и в таблице 6.
ПРИМЕЧАНИЕ
Инструкции по использованию устройства см. в разделе 9.

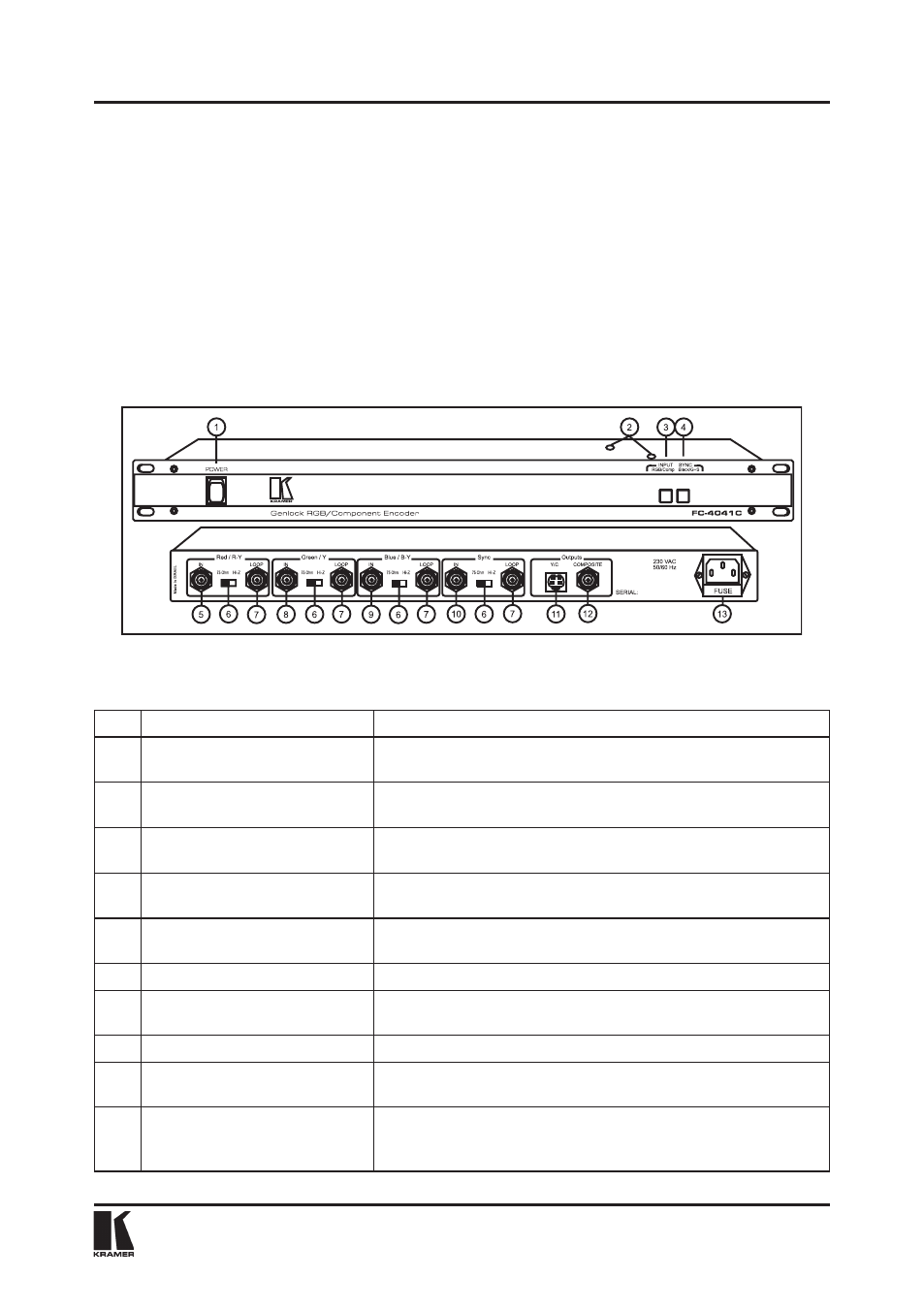

Рис.5. Внешний вид передней и задней панелей FC-4042
Таблица 6. Функции передней и задней панелей FC-4042
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Кнопка «G+S/G IN»
Выбирает отдельный синхросигнал или совмещенный с сиг-
налом Green в сигналах RGB для входного канала (IN).
3.
Кнопка «G/G+S OUT»
Выбирает отдельный синхросигнал или совмещенный с сиг-
налом Green в сигналах RGB для выходного канала (OUT)
4.
Разъемы BNC IN «Y», «R-Y»,
«B-Y»
Входы компонентного видео
5.
Разъемы BNC OUT «RED»,
«GREEN», «BLUE»
Выходы сигналов RGB
6.
Разъем BNC OUT «SYNC»
Выход синхросигнала
7.
Разъемы BNC IN «RED»,
«GREEN», «BLUE»
Входы сигналов RGB
8.
Разъем BNC IN «SYNC»
Вход синхросигнала
9.
Разъемы BNC OUT «Y», «R-
Y», «B-Y»
Выходы компонентного видео
10. Разъем подключения источ-
ника питания
3-контактный разъем подключения сетевого шнура питания.
Прямо под разъемом расположен держатель предохраните-
ля с соответствующим плавким предохранителем.
