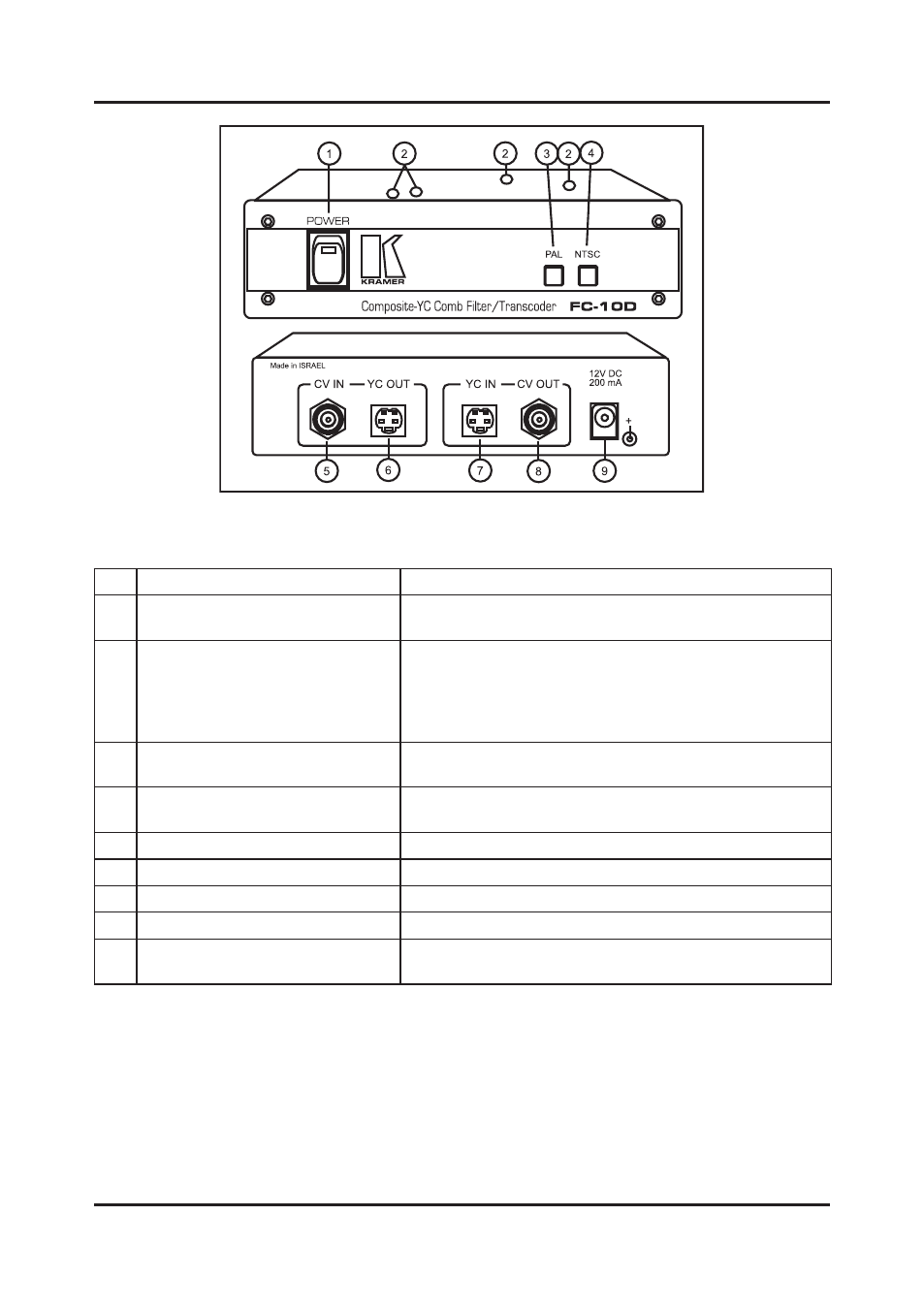

Рис.2. Внешний вид передней и задней панелей FC-10D
Таблица 3. Функции передней и задней панелей FC-10D
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Внутренние подстроечные регуля-
торы (на нижней части)
Не используются.
ПРЕДУПРЕЖДЕНИЕ.
Регулировки или попытки регулировки подстроечных
элементов не допускаются. Невыполнение данного пре-
дупреждения может привести к повреждению устройства.
3.
Кнопка «PAL»
Кнопка со светодиодной индикацией для выбора системы
«PAL» в нажатом состоянии.
4.
Кнопка «NTSC»
Кнопка со светодиодной индикацией для выбора системы
«NTSC» в нажатом состоянии.
5.
Разъем BNC «CV IN»
Вход композитного видео
6.
4-конт. разъем «YC OUT»
Выход s-Video
7.
4-конт. разъем «YC IN»
Вход s-Video
8.
Разъем BNC «CV OUT»
Выход композитного видео
9.
Разъем «12VDC»
Разъем подключения источника питания постоянного
тока к устройству
5.3 Что необходимо знать о FC-19
Kramer FC-19 — декодер сигналов RGB промышленного назначения, ко-
торый преобразует как композитное видео, так и S-Video в их RGB-ком-
поненты. Внешний вид и функции передней и задней панелей FC-19 пред-
ставлены на рисунке 3 и в таблице 4.
ПРИМЕЧАНИЕ
Инструкции по использованию устройства см. в разделе 9.
Преобразователи форматов
