Что необходимо знать о fc-4044 – Инструкция по эксплуатации Kramer FC-4208_P
Страница 17
17
Обозначение
Функция
5.
Кнопка «CV/YC»
Кнопка со светодиодной индикацией. Выбирает или ком-
позитное видео, или сигнал Y/C на входе декодера, когда
кнопка нажата.
6.
Кнопки «HUE (+/-)»
Активны только тогда, когда используется NTSC, для изме-
нения оттенка выходного изображения.
7.
Светодиодные индикаторы
«PAL», «SECAM», «3.58»,
«4.43»
Соответствующий индикатор светится, когда автоматически
определяется входной сигнал одного из соответствующих
стандартов (мигает, когда нет входного сигнала).
8.
Разъем BNC INPUTS «CV»
Вход композитного видео в декодер
9.
4-конт. разъем INPUTS «Y/C» Вход Y/C в декодер
10. Разъемы BNC OUTPUTS «Y»,
«R-Y», «B-Y»
Выходы компонентного видео из декодера
11. Разъемы BNC INPUTS «Y»,
«R-Y», «B-Y»
Входы компонентного видео в кодер
12. 4-конт. разъем OUTPUTS «YC» Выход YC из кодера
13. Разъем BNC OUTPUTS «CV»
Выход композитного видео из кодера
14. Разъем подключения источ-
ника питания
3-контактный разъем подключения сетевого шнура питания.
Прямо под разъемом расположен держатель предохраните-
ля с соответствующим плавким предохранителем.
5.7 Что необходимо знать о FC-4044
Мультистандартный декодер Kramer FC-4044 преобразует сигнал из ком-
позитного видео и Y/C в самые широко используемые видеоформаты:
компонентное видео (Y, R-Y, B-Y) è RGBS. В большинстве видеостудий и
продюсерских центров существует потребность в преобразовании из од-
ного формата в другой, и поэтому декодер Kramer FC-4044 — отличный
выбор, так как он работает с самыми распространенными стандартами:
PAL, SECAM è NTSC (обоими). Операция декодирования управляется мик-
ропроцессором через внутреннюю шину I
2
C. Внешний вид и функции пере-
дней и задней панелей FC-4044 представлены на рисунке 7 и в таблице 8.
ПРИМЕЧАНИЕ
Инструкции по использованию устройства см. в разделе 9.

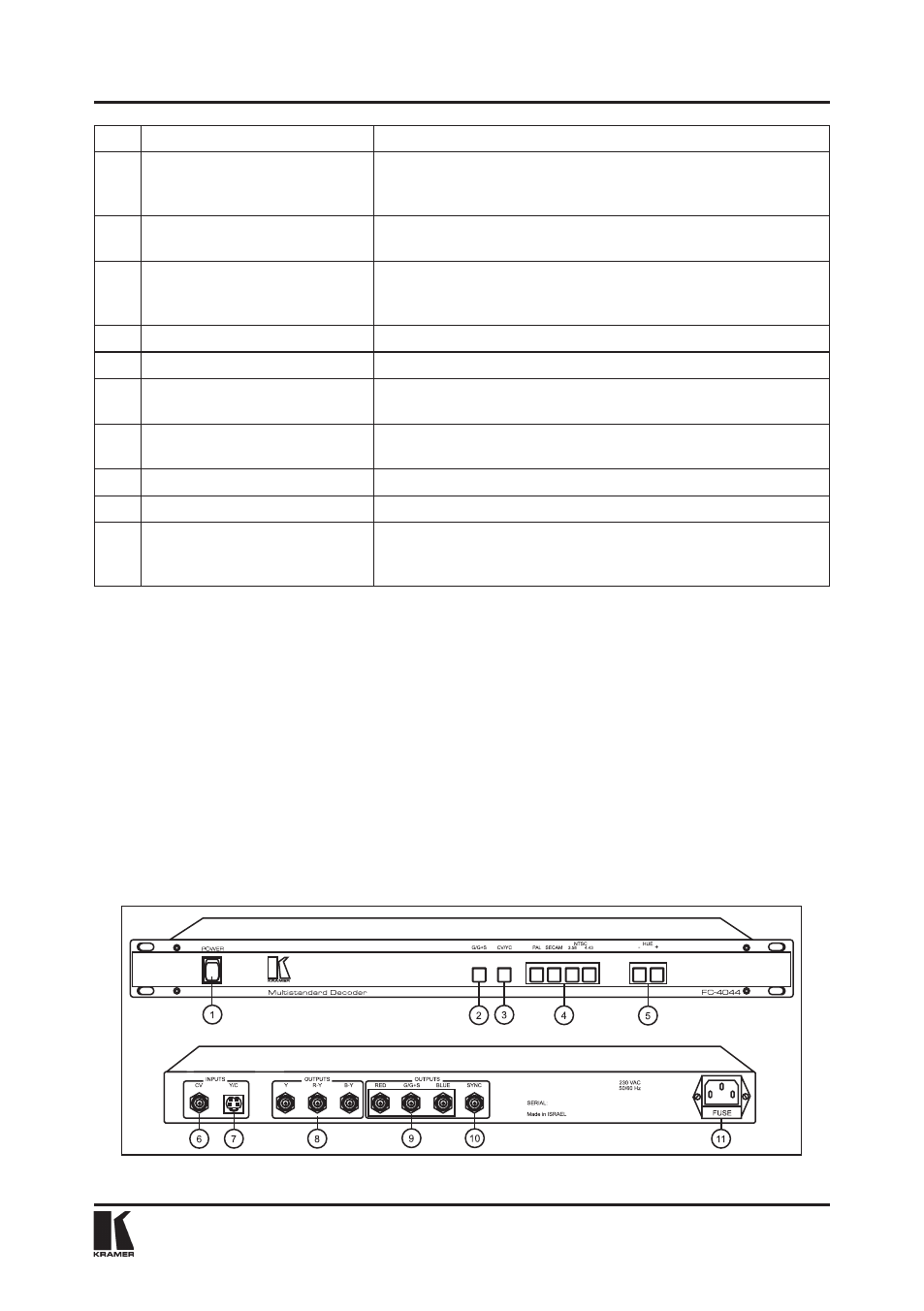

Рис.7. Внешний вид передней и задней панелей FC-4044
Преобразователи форматов
