же пользователь может выбрать тип сигнала: RGBS или компонентный, —
для преобразования в композитное видео и Y/С. Выходы открытого типа с
привязкой к уровню черного. Внешний вид и функции передней и задней
панелей FC-4041C представлены на рисунке 4 и в таблице 5.
ПРИМЕЧАНИЕ
Инструкции по использованию устройства см. в разделе 9.

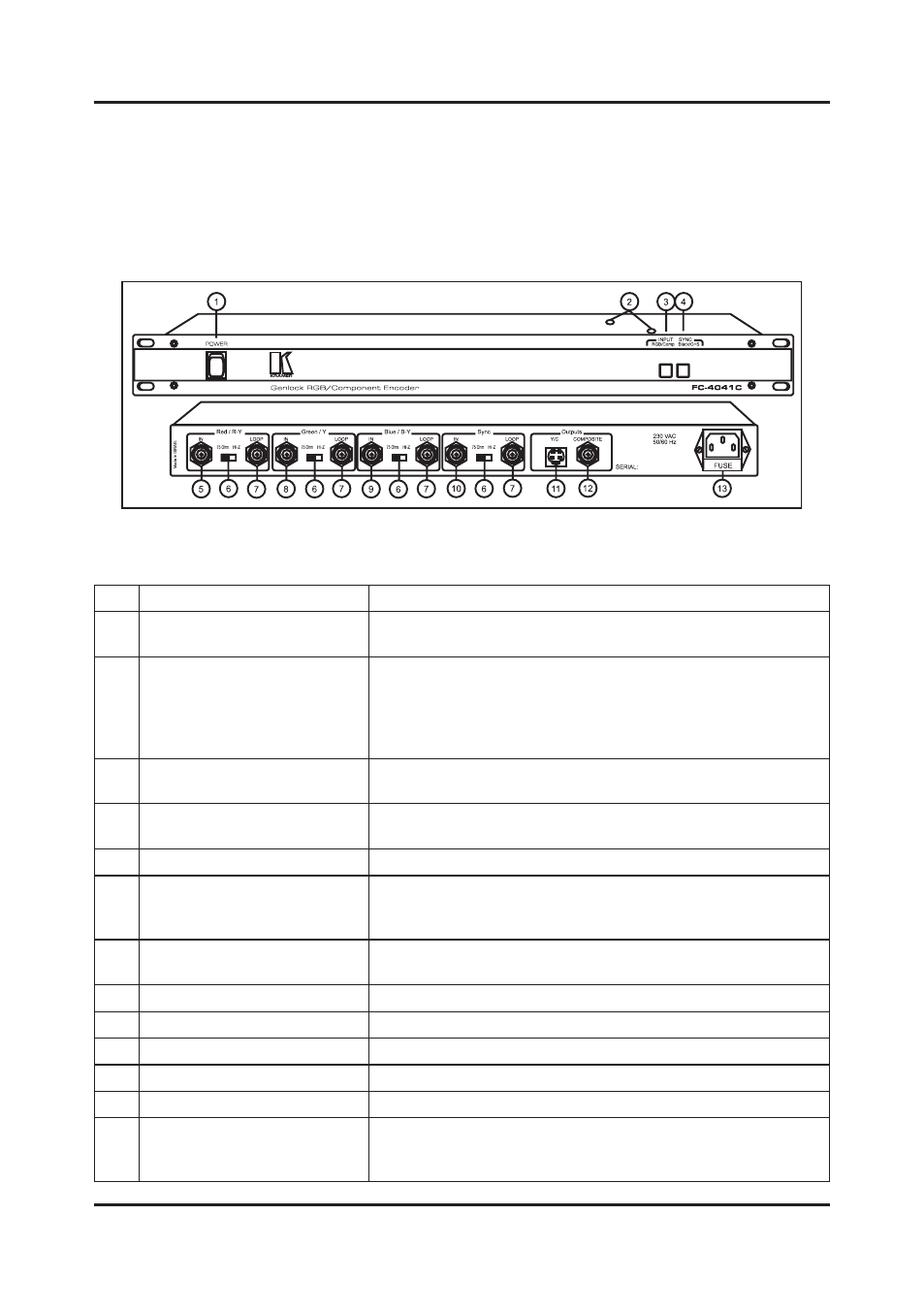

Рис.4. Внешний вид передней и задней панелей FC-4041C
Таблица 5. Функции передней и задней панелей FC-4041C
Обозначение
Функция
1.
Тумблер «Power»
Тумблер включения питания устройства со светодиодной
индикацией.
2.
Подстроечные регуляторы
Не используются.
ПРЕДУПРЕЖДЕНИЕ.
Регулировки или попытки регулировок подстроечных эле-
ментов не допускаются. Невыполнение данного предупреж-
дения может привести к повреждению устройства.
3.
Кнопка «INPUT RGB/Comp»
Кнопка со светодиодной индикацией для выбора RGB или
компонентного входа
4.
Кнопка «SYNC Black/G+S»
Кнопка со светодиодной индикацией для выбора источника
синхросигнала: отдельный или совмещенный с сигналом Green.
5.
Разъем BNC Red/R-Y «IN»
Вход сигнала Red/R-Y
6.
Переключатели Red/Green/
Blue «75 ohm/Hi-Z»
Выбор «75 Ом» или высокоимпедансного («Hi-z») состояния,
при переключении в соответствующем направлении (для
разветвления выбирайте «Hi-z»).
7.
Разъем BNC Red/Green/Blue
«LOOP»
Обеспечивает возможность разветвления сигнала Red/R-Y
для увеличения числа выходов.
8.
Разъем BNC Green/Y «IN»
Вход сигнала Green/Y
9.
Разъем BNC Blue/B-Y «IN»
Вход сигнала Blue/B-Y
10. Разъем BNC Sync «IN»
Вход синхросигнала
11. 4-конт. разъем «Y/C»
Выход сигнала s-Video
12. Разъем BNC «COMPOSITE»
Выход композитного видео
13. Разъем подключения источ-
ника питания
3-контактный разъем подключения сетевого шнура питания.
Прямо под разъемом расположен держатель предохранителя
с соответствующим плавким предохранителем.
