УСТАНОВКА И ПОДКЛЮЧЕНИЕ 13
Установка и подключение
После распаковки и установки устройства на твердую
поверхность, способную выдержать его вес, Вам необходимо
будет подключить к нему Ваше аудио и видео оборудование.
Подключение аудио оборудования
При подключении оборудования мы рекомендуем Вам
использовать только высококачественные соединительные
кабеля, чтобы обеспечить точность и чистоту сигнала.
При подключении аудио оборудования или динамиков,
желательно всегда отключать устройство от электрической
сети, чтобы исключить вероятность случайной передачи
кратковременного сигнала к громкоговорителям, который
может повредить их.
1. Подключите аналоговый выход CD плеера во входы
входы CD
6.
ОБРАТИТЕ ВНИМАНИЕ: Если CD плеер имеет
постоянный и регулируемый выходы аудио сигнала, лучше
использовать постоянный. Если только не окажется, что
player has both fixed and variable audio outputs it is best to use
the fixed output unless you find that the input to the receiver is
so low that the sound is noisy, or so high that the signal is
distorted.
2. Подключите аналоговые разъемы Play/Out кассетного
магнитофона MD, CD-R или другое аудио записывающее
устройство в разъемы входа для ленточного
магнитофона
2. Подключите разъемы Record/In на
подключаемом устройстве к разъемам выход для
ленточного магнитофона
3 на ресивере.
3. Подключите цифровой выход любого цифрового
устройства: CD или DVD чейнджера или плеера,
современной видеоприставки, спутникового приемника,
HDTV тюнера, кабельного видеодекодера или совместимой
звуковой карты компьютера к oптическим и
оаксиальным цифровым входам
RN*Ò.
Мы советуем Вам подключать коаксиальный цифровой
аудио выход Вашего DVD плеера к входу коакс. 1
цифровой аудио вход
N, т.к. этот цифровой вход по
умолчанию предназначен для подключения DVD плеера.
Video 2/Кабельный/Спутниковый источники по умолчанию
предназначается подключать к входу оптический 1
цифровой аудио вход
R. Если Ваш кабельный
видеодекодер или спутниковый приемник имеет
оптический цифровой аудио выход, то мы рекомендуем
подключать его к этому входу для получения всех
преимуществ цифрового аудиосигнала (PCM, Dolby Digital
2.0 или Dolby Digital 5.1, если таковые транслируются
Вашим провайдером кабельного или спутникового
вещания).
4. Соедините коаксиальные или оптические
цифровые выходы
A на задней панели ресивера с
соответствующими цифровыми входами на Вашем CD-R или
MiniDisc рекордере.

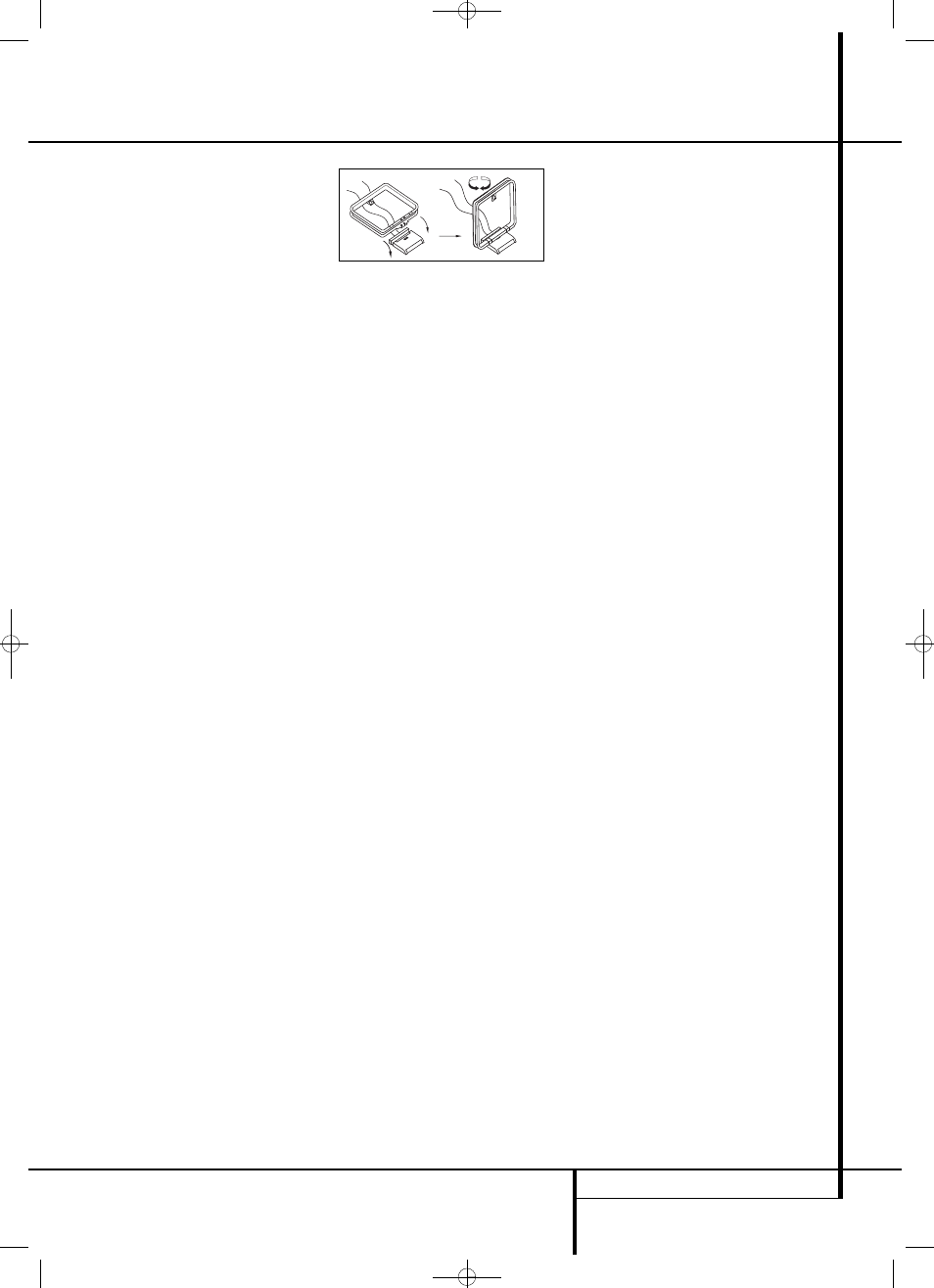

5. Соберите рамочную AM антенну, которая входит в
комплект поставки ресивера так, как показано на рисунке
ниже. Подключите ее к винтовым AM и GND клеммам
0.
6. Подключите, входящую в комплект поставки, FM антенну
к разъемам FM (75 ом)
1.. FM антенной может
служить антенна, установленная на крыше, комнатная
антенна с усилителем, проволочная антенна или
соединение с кабельной системой. Обратите внимание на
то, что если Ваше соединение или антенна использует 300
Омный двухпроводной кабель, то для создания
подключения, вы должны использовать переходник
(адаптер) 300 на 75 Ом.
7. Подключите Ваш MP3 плеер, iPod или портативный CD
плеер к аудио мини разъему Aux In чтобы слушать музыку
через ресивер. Как правило, для этого подходит только
разъем для наушников на Вашем плеере, и для настройки
оптимального уровня громкости Вам необходимо будет
регулировать ее как на самом плеере, так и на ресивере.
Однако если на плеере есть линейный или двойной
выходной разъем для подключения внешней аппаратуры
(Phono plug), то лучше использовать их. Соединив эти
разъемы соответствующими кабелями, Вы получите более
качественный звук.
8. Подключите выходы для переднего, центрального и
объемного звучания
DEF к соответствующим
динамикам..
Для обеспечения передачи чистого и четкого сигнала к
динамикам мы рекомендуем Вам использовать
качественный соединительный кабель. На сегодняшний
день выбор кабеля на рынке очень широк. Подберите себе
кабель, опираясь на расстояние между динамиками и
ресивером, тип используемых динамиков, личные
предпочтения и т.д. Ценным консультантом при выборе
кабеля может стать продавец или установщик Вашего
оборудования.
Вне зависимости от торговой марки, используйте кабель,
изготовленный из многопроволочной медной жили, с
сечением не менее 2мм2.
Кабель с сечением 1.5 мм2, может использоваться для
коротких соединений до 4 м. Не рекомендуем Вам
использовать кабель с сечением менее 1мм2 , во
избежание потери мощности и ухудшения качества
звучания.
Кабеля, которые проложены внутри стены, должны иметь
маркировки с указанием соответствия надлежащим
стандартам. Вопросы по прокладыванию кабеля внутри стены
следует обращать к установщику оборудования или
квалифицированному электрику, которому известны местные
строительные нормы.
При подключении проводов к динамикам, следите за
соблюдением полярности. When connecting wires to the
speakers, be certain to observe proper polarity. Обратите
внимание на то, что положительная (+) клемма каждого
динамика имеет цветовое обозначение, как было отмечено
на стр.8. Однако на многих динамиках все еще
применяется красная клемма для положительного
соединения. Подключите «отрицательный» или «черный»
провод к соответствующим клеммам на динамике и
ресивере.
ОБРАТИТЕ ВНИМАНИЕ: В то время как большинство
производителей придерживаются стандартам
использования черных клемм в качестве отрицательных и
красных в качестве положительных, все же существуют
производители, которые используют другую цветовую
кодировку. Поэтому, для правильного подключения и
оптимальной работы сверьтесь с табличкой технических
параметров или инструкцией к Вашим динамикам для
определения полярности. Если Вы не нашли информацию о
полярности, проконсультируйтесь с продавцом или
производителем динамиков.
Мы также рекомендуем использовать кабель
одинаковой длины при подключении пары динамиков.
Например, при подключении переднего правого и
переднего левого динамиков или левого и правого
динамиков объемного звучания, используйте равные
отрезки кабеля, даже если они находятся на разном
расстоянии от ресивера.
9. Подключение сабвуфера обычно выполняется через
линейные аудио разъемы. Подключите выход
сабвуфера
4 к линейному входу сабвуфера со
встроенным усилителем. При использовании пассивного
сабвуфера, сначала подключается усилитель, который
потом подключается к одному или нескольким
сабвуферам. Если Вы используете сабвуфер со встроенным
усилителем, но у него нет линейных выходов, тогда
следуйте инструкциям по установке сабвуфера.
10.Если в качестве внешнего источника используется
многоканальное аудио устройство с выходами 5.1, такое
как DVD-Аудио или SACD плеер, тогда подключите выходы
этого устройства к входам шестикан. цифровой
вход
9..
Подключение Видео оборудования
Видео оборудование подключается таким же образом, как и
аудио. Еще раз напоминаем, что для обеспечения
качественного сигнала рекомендуется использовать
соединительные кабели высокого качества. Также для
получения высококачественного изображения Ваше S-Video
устройства следует подключать, используя только S-Video
входы/выходы, и не сочетать с подключением композитных
разъемов.
1. Подключите аудио и видео выходы видеомагнитофона в
разъемы видео 2 вход
MO на задней панели.
Разъемы Video Record/In видеомагнитофона подключаются
в разъемы видео 1 выход
P7 на ресивере.
2. Не смотря на то, что в эти разъемы можно подключить
любое видео устройство, мы рекомендуем Вам подключить
в разъемы аудио 1 аудио/видео вход
HQ Ваш
телевизор, для того чтобы получать все преимущества от
возможности запрограммировать ПДУ ресивера и
управлять им телевизор. По той же причине мы
рекомендуем Вам подключать видеомагнитофон,
спутниковый приемник, декодер кабельного телевидения в
разъемы видео 2 аудио/видео вход
MO.
3. Подключите аналоговые выходы DVD или LD плеера в
разъемы DVD
5C.
4. Подключите аудио выходы CD, MD или DVD плеера,
