Инструкция
ECL Comfort 210 / 310, приложение A231 / A331
Т под. макс. Y2 (Макс. ограничение температуры в
подаче) — A231.2 / A331.2
11301
Контур
Диапазон установки
Заводская
1
10 ... 150 °С
95 °C
Устанавливает максимальное значение заданной температуры
подачи.
Т мин. сети Х1 (Мин. значение температуры в
первичном контуре) — A231.2 / A331.2
11302
Контур
Диапазон установки
Заводская
1
10 ... 150 °C
70 °C
Устанавливает нижнее значение температуры первичного
контура относительно макс. температуры подачи. Когда
температура первичного контура опускается ниже
установленного значения, макс. граница температуры
теплоносителя устанавливается равной Y1. Когда температура
первичного контура превышает установленное значение, макс.
граница температуры теплоносителя становится выше.
Т под. мин. Y1 (Мин. ограничение температуры в
подаче) — A231.2 / A331.2
11303
Контур
Диапазон установки
Заводская
1
10 ... 150 °C
50 °C
Устанавливает нижнее значение заданной температуры
подачи.
Процесс установки, когда заданная температура подачи
ограничивается в максимальном значении температурой
теплоносителя в подающем трубопроводе (S2).
1. Выберите «Отопит. график».
2. Установите нужные значения требуемой температуры
подачи по всем 6 координатам (-30 °C, -15 °C и т.д.).
Результат:
Требуемая температура подачи будет устанавливаться в
зависимости от температуры наружного воздуха, но не выше
максимального значения, зависящего от параметров «Т под.
выс Х2», «Т выс. макс.Y2», «Т под. низ. Х1» и «Т низ макс. Y1».

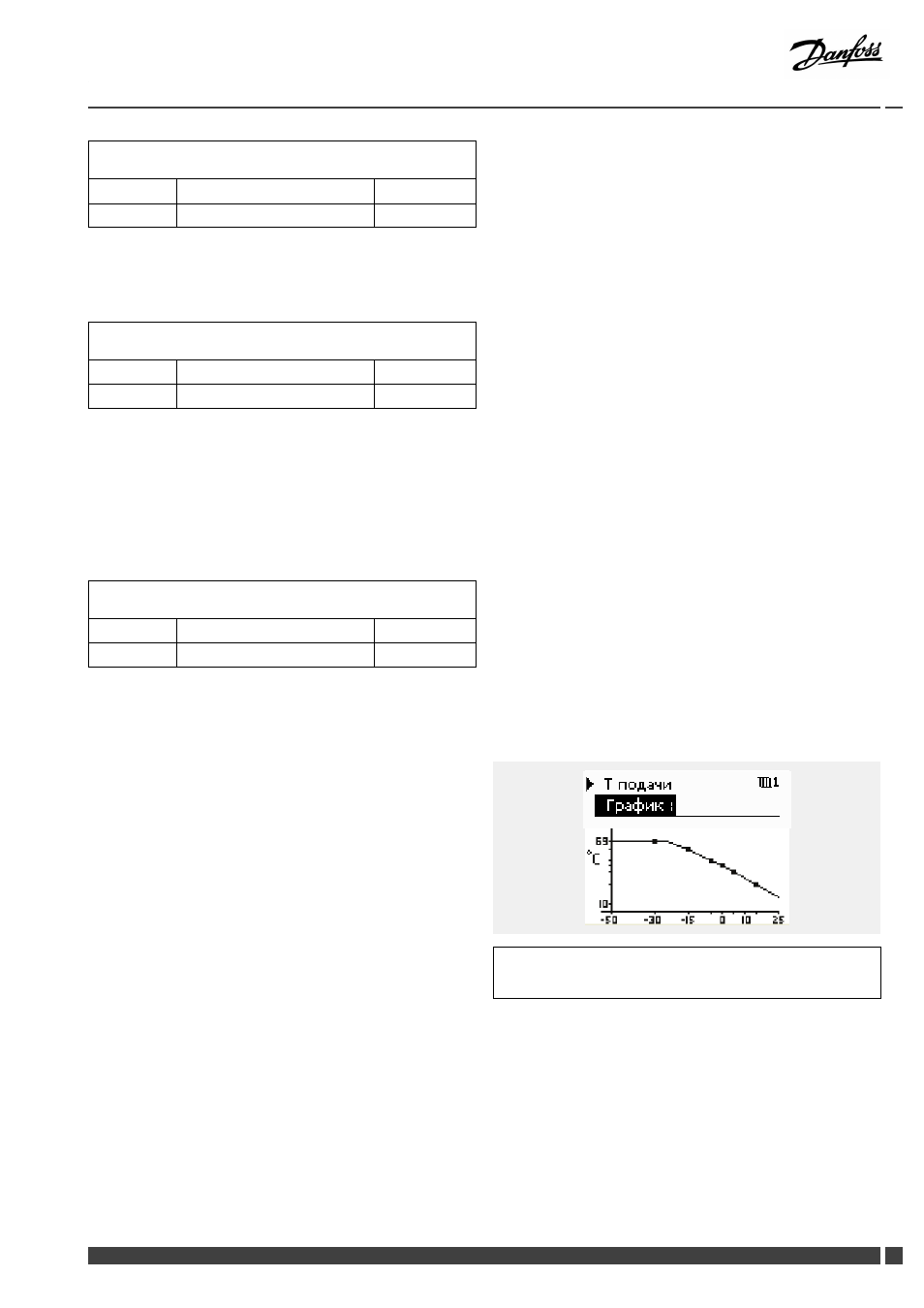

На данном примере показан макс. ограничение требуемой
температуры подачи при температуре теплоносителя (S2) равной
105 °C.
