Инструкция
ECL Comfort 210 / 310, приложение A231 / A331

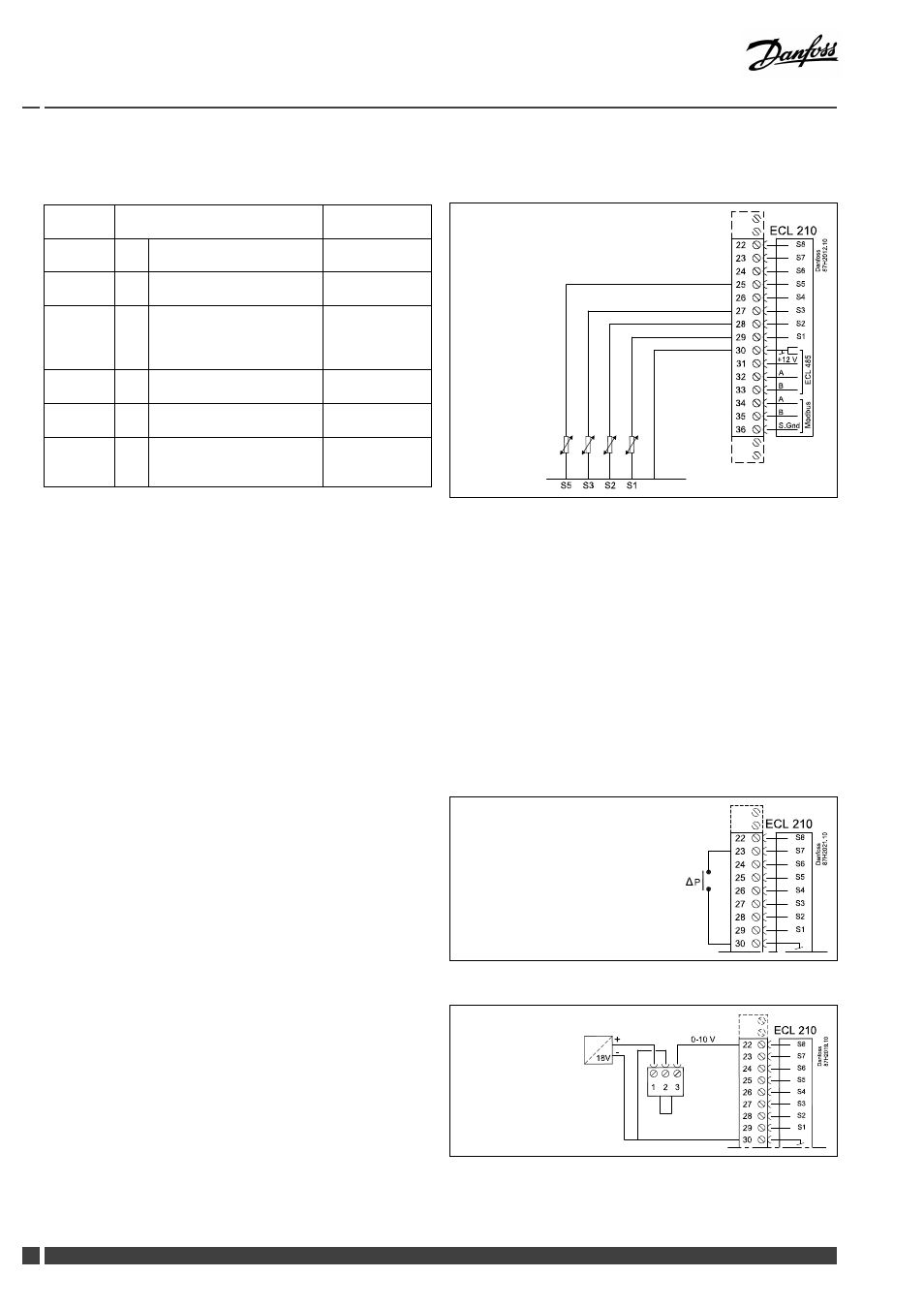

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы
A231.1 / A231.2:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1
Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2
Датчик температуры в
первичном контуре**
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3
Датчик температуры
теплоносителя
в подающем
трубопроводе***
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5
Датчик температуры
обратки
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7
Дифференциальное реле
давления
22 и 30
S8
Датчик давления
(0-10 В или 4-20 мА)
или реле давления
*
Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.
**
Только в приложении A231.2.
***
Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
Подключение дифференциального реле давления
Подключение датчика давления с аналоговым сигналом
0-10 В
